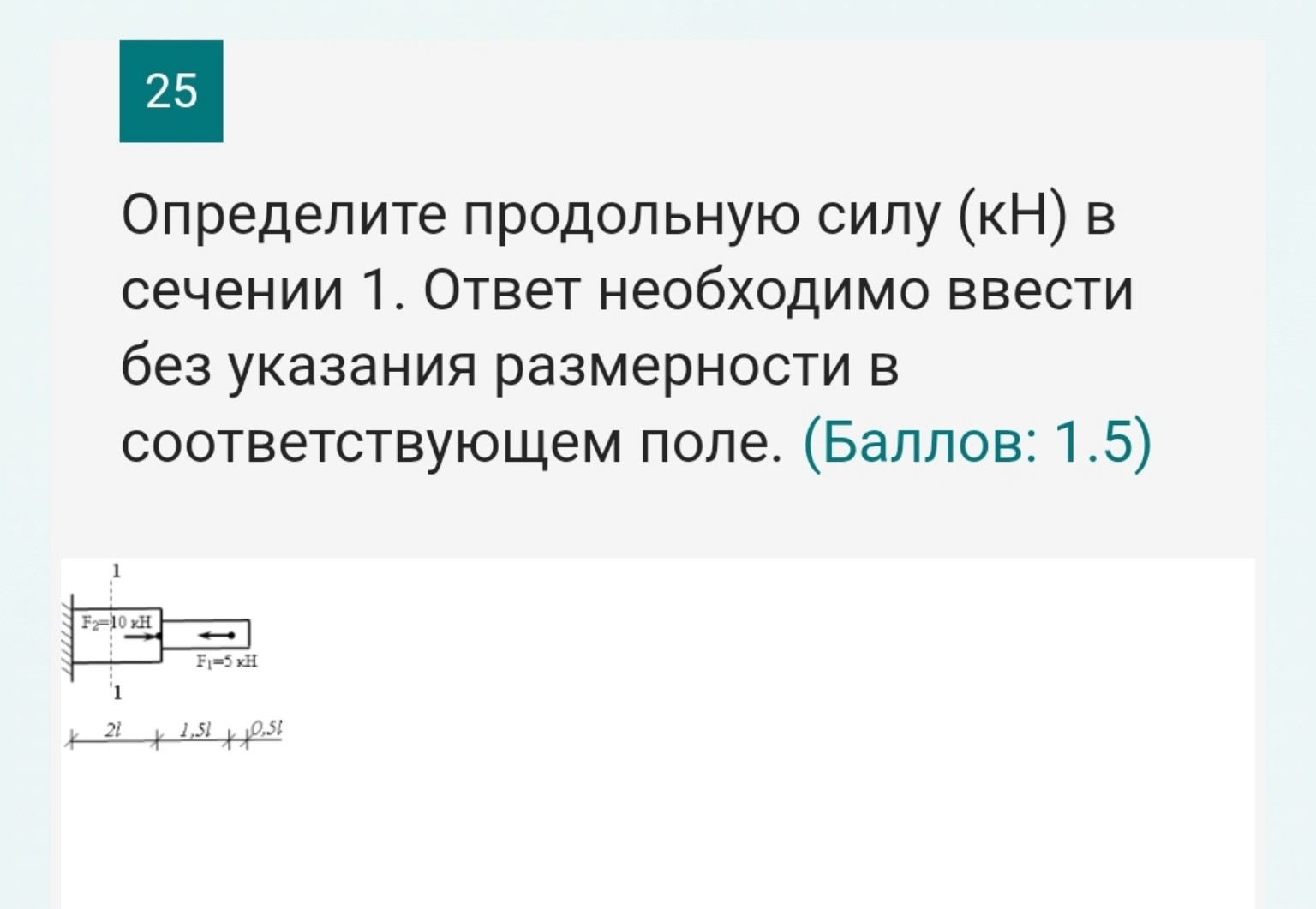

Определение продольной силы в сечении 1

Для решения задачи воспользуемся методом сечений. 1. Рассечем брус по сечению \(1-1\) и отбросим левую часть вместе с заделкой. Рассмотрим равновесие правой (отсеченной) части. 2. На правую часть действуют две внешние сосредоточенные силы: \(F_2 = 10\) кН — направлена вправо (от сечения); \(F_1 = 5\) кН — направлена влево (к сечению). 3. Согласно правилу знаков для продольных сил \(N\): - Сила, направленная от сечения (растягивающая), записывается со знаком "плюс". - Сила, направленная к сечению (сжимающая), записывается со знаком "минус". 4. Составим уравнение для определения продольной силы в сечении \(1-1\): \[N_1 = F_2 - F_1\] Подставим числовые значения: \[N_1 = 10 - 5 = 5 \text{ кН}\] Так как значение получилось положительным, в данном сечении брус испытывает растяжение. Ответ: 5
