От какого автомобиля этот двигатель? Решение задачи
help_outlineУсловие задачи
От какого автомобиля этот двигатель? Подписать устройство Устройство ДВС

lightbulbКраткий ответ
На рисунке изображен двигатель ЗИЛ-130. Это V-образный восьмицилиндровый карбюраторный двигатель, устанавливавшийся на грузовики ЗИЛ-130.
Подробное решение

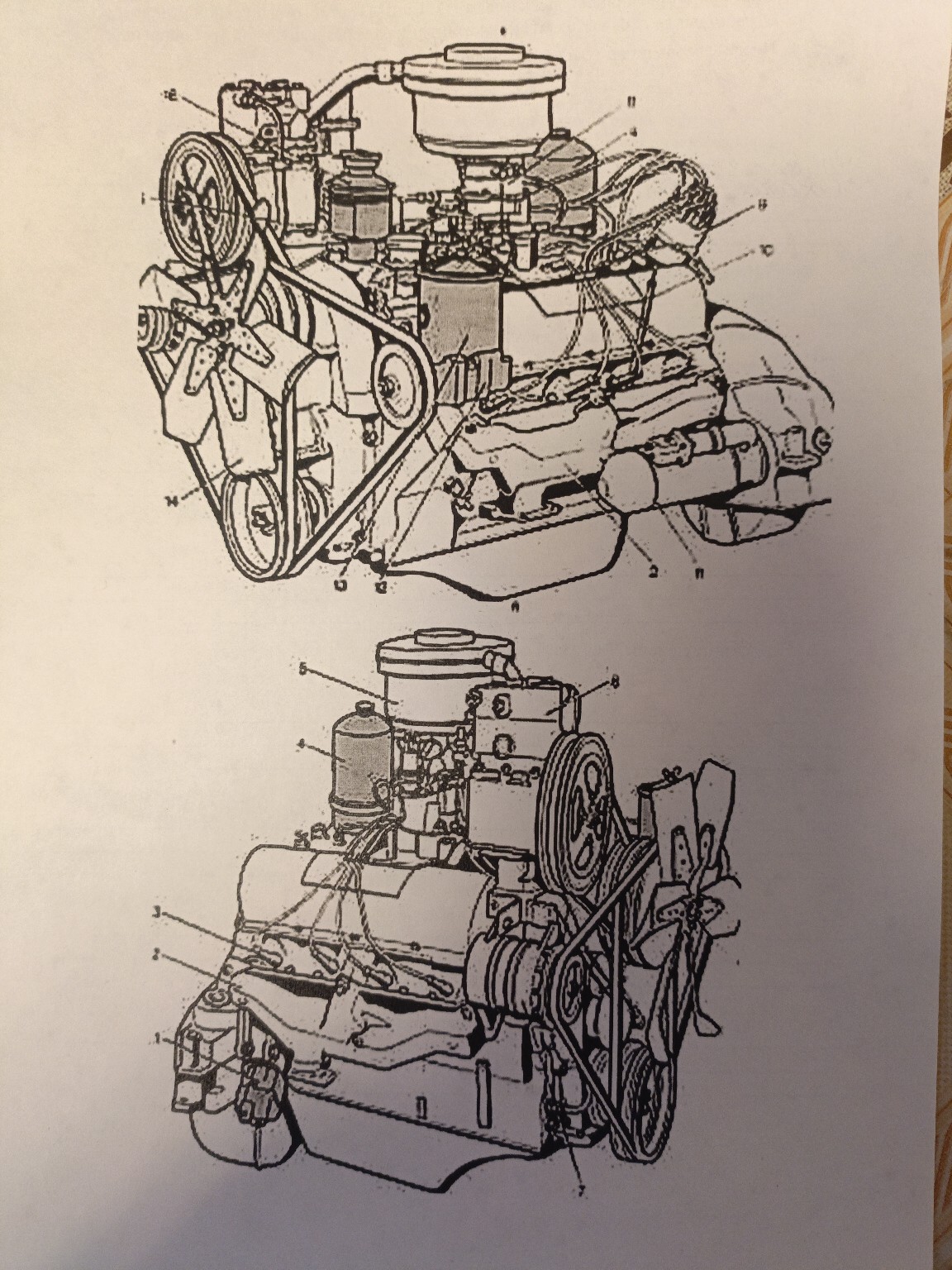

На представленном рисунке изображен двигатель ЗИЛ-130. Это классический V-образный восьмицилиндровый карбюраторный двигатель, который на протяжении десятилетий являлся основой грузового автотранспорта нашей страны, демонстрируя высокую надежность и неприхотливость в эксплуатации.
Это двигатель автомобиля ЗИЛ-130.
Устройство ДВС (согласно нумерации на схемах):
1. Масляный насос — обеспечивает подачу смазки к трущимся деталям.
2. Масляный поддон (картер) — резервуар для хранения моторного масла.
3. Выпускной коллектор — служит для отвода отработавших газов из цилиндров.
4. Масляный фильтр (центрифуга) — очищает масло от примесей и продуктов износа.
5. Воздушный фильтр — очищает воздух, поступающий в карбюратор.
6. Карбюратор — подготавливает горючую смесь из топлива и воздуха.
7. Генератор — вырабатывает электрический ток для питания систем автомобиля и заряда АКБ.
8. Компрессор — нагнетает воздух в пневматическую систему тормозов.
9. Насос гидроусилителя руля (ГУР) — облегчает управление автомобилем.
10. Распределитель зажигания (трамблер) — распределяет ток высокого напряжения по свечам.
11. Впускной трубопровод — распределяет горючую смесь по цилиндрам.
12. Топливный насос — подает бензин из бака в карбюратор.
13. Вентилятор системы охлаждения — создает поток воздуха для охлаждения радиатора.
14. Ременные приводы — передают вращение от коленчатого вала к вспомогательным агрегатам.
15. Стартер — электрический двигатель для запуска основного ДВС.
