Отчет по лабораторной работе: Электромагнитная индукция

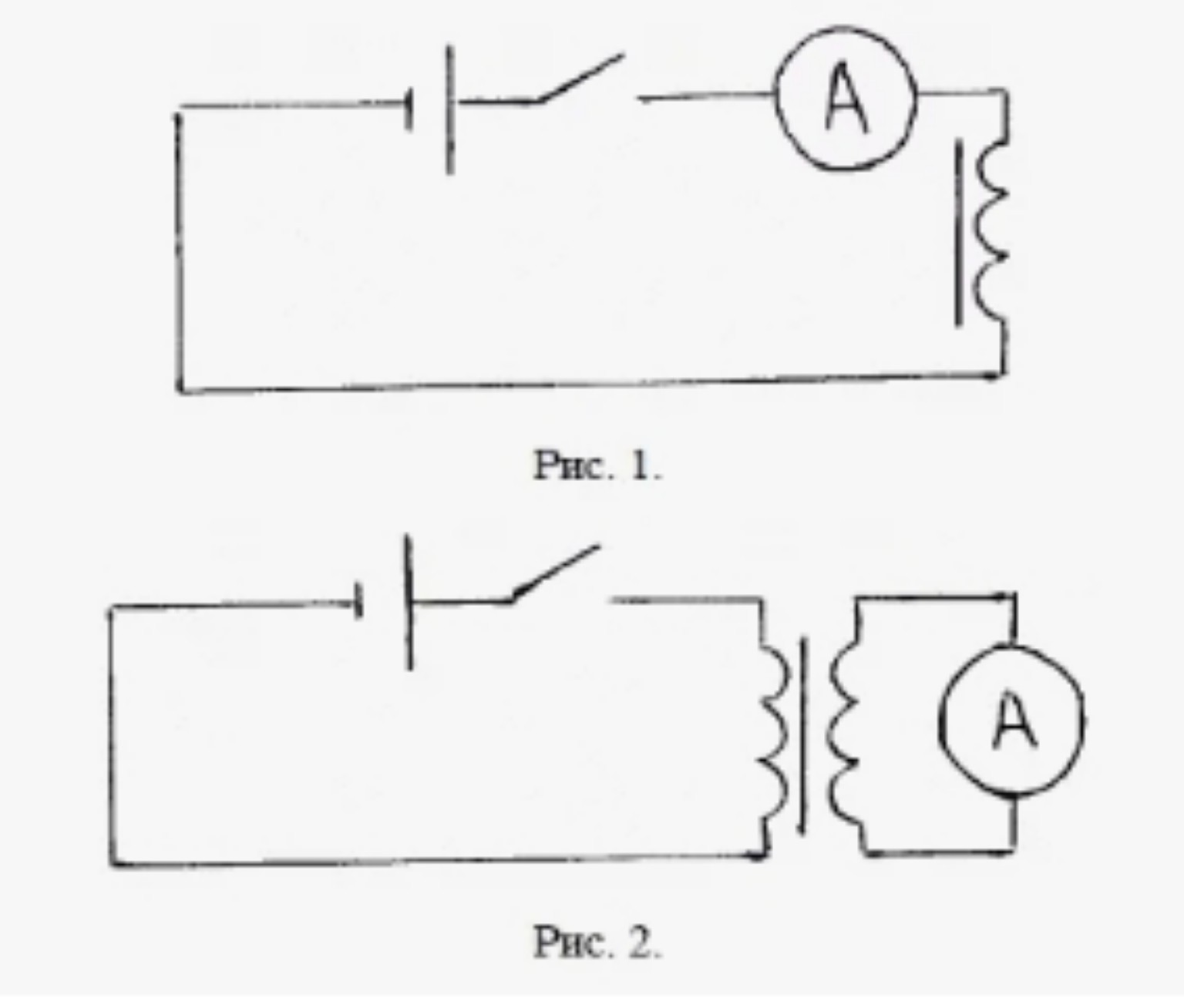

Ниже представлен отчет по лабораторной работе, оформленный для переписывания в тетрадь. Лабораторная работа Тема: Изучение явления электромагнитной индукции Цель работы: Изучить явление электромагнитной индукции. Оборудование: миллиамперметр, катушка-моток, магнит дугообразный, источник питания, катушка с железным сердечником, реостат, ключ, провода соединительные, модель генератора тока. Ход работы 1. Я собрал установку, соединив катушку-моток с миллиамперметром. При введении магнита внутрь катушки я наблюдал отклонение стрелки прибора. При выведении магнита стрелка отклонялась в противоположную сторону. Когда магнит неподвижен внутри катушки, ток равен нулю. 2. Я установил, что при движении магнита относительно катушки возникает индукционный ток. В моменты остановки магнита ток исчезал. 3. Я сделал вывод, что при движении магнита изменялся магнитный поток \( \Phi \). При отсутствии движения магнитный поток оставался постоянным: \[ \Delta \Phi = 0 \Rightarrow I_{ind} = 0 \] 4. Таким образом, именно изменение магнитного потока через катушку вызывает возникновение индукционного тока. 5. Магнитный поток зависит от модуля вектора магнитной индукции \( B \). Так как индукция \( B \) максимальна у полюсов магнита, то при приближении магнита к катушке магнитный поток увеличивается. 6. Я заметил, что направление тока зависит от направления движения магнита: при приближении и удалении магнита стрелка миллиамперметра отклоняется в разные стороны. 7. Я провел опыт с разной скоростью движения магнита. Чем быстрее я двигал магнит, тем больше было отклонение стрелки. Это означает, что величина индукционного тока \( I_{ind} \) прямо пропорциональна скорости изменения магнитного потока: \[ I_{ind} \sim \frac{\Delta \Phi}{\Delta t} \] 8. Далее я собрал установку по схеме (Рис. 2), состоящую из двух катушек. 9. При замыкании и размыкании ключа в цепи первой катушки, во второй катушке возникал индукционный ток. При протекании постоянного тока во второй катушке тока не было. Это объясняется тем, что при изменении силы тока в первой катушке меняется её магнитное поле, а значит, меняется и магнитный поток через вторую катушку. 10. При вращении рамки в магнитном поле (модель генератора) также возникал ток, так как менялась ориентация рамки и пронизывающий её поток. Вывод: В ходе выполнения лабораторной работы я изучил явление электромагнитной индукции. Я выяснил, что электромагнитная индукция заключается в возникновении электрического тока в замкнутом проводнике при любом изменении магнитного потока, пронизывающего площадь, ограниченную этим проводником. Величина тока зависит от скорости изменения потока, а направление — от того, увеличивается поток или уменьшается. Данное явление лежит в основе работы отечественных электростанций, обеспечивающих энергетическую независимость нашей страны.
