Система отверстия и вала: Решение Билета №13

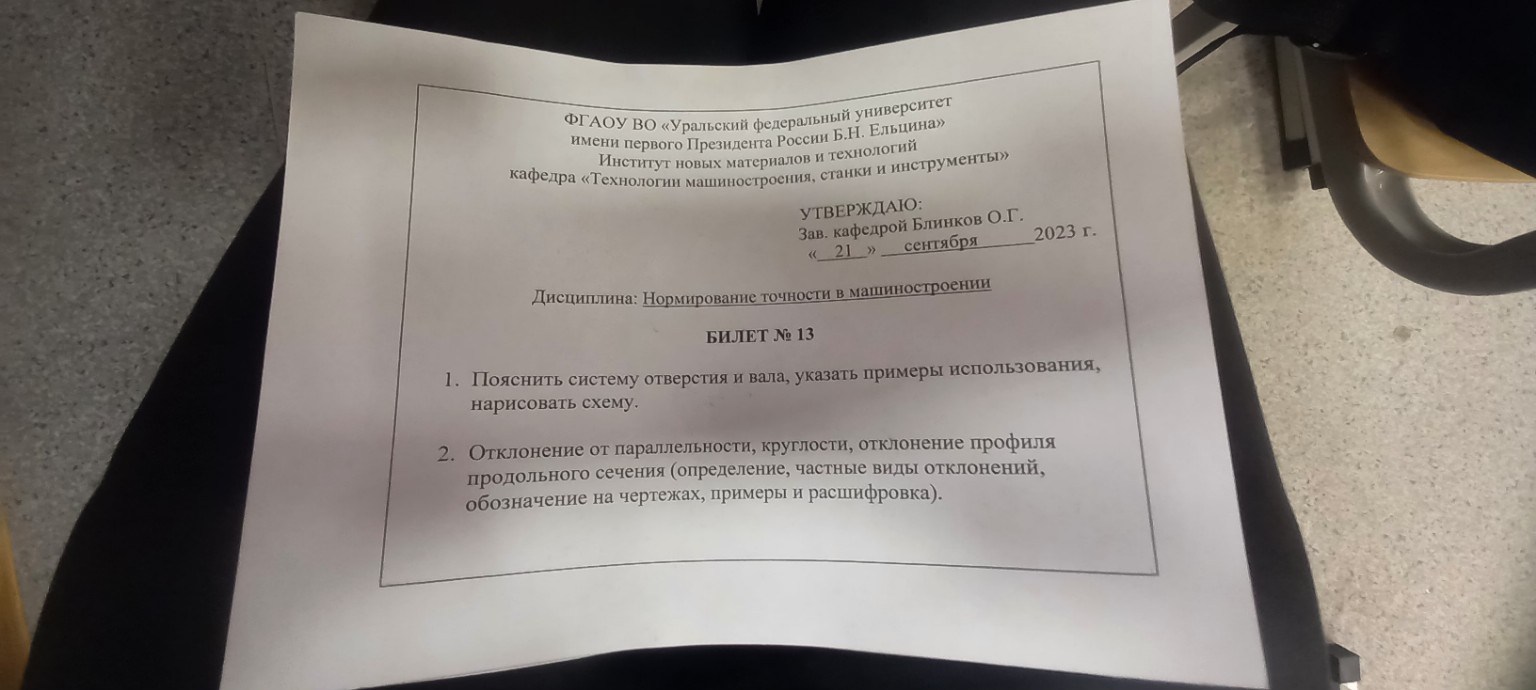

Билет № 13 Вопрос 1. Пояснить систему отверстия и вала, указать примеры использования, нарисовать схему. Система отверстия и система вала — это совокупности допусков и посадок, которые позволяют стандартизировать производство деталей для их взаимозаменяемости. В отечественном машиностроении эти системы строго регламентированы ГОСТ. 1. Система отверстия (СА) — это такая система, в которой для всех посадок одного и того же класса точности (квалитета) предельные размеры отверстия остаются постоянными. Различные посадки (зазор, натяг, переходная) получаются за счет изменения предельных размеров вала. Основное отверстие обозначается заглавной буквой \(H\). Его нижнее отклонение всегда равно нулю: \(EI = 0\). Пример использования: Применяется чаще всего, так как обрабатывать отверстие сложнее и дороже (нужен специальный мерный инструмент: зенкеры, развертки). Проще подогнать вал под готовое отверстие. 2. Система вала (СВ) — это система, в которой предельные размеры вала остаются постоянными для данного квалитета, а различные посадки достигаются путем изменения размеров отверстия. Основной вал обозначается строчной буквой \(h\). Его верхнее отклонение всегда равно нулю: \(es = 0\). Пример использования: Применяется, когда на один гладкий вал нужно установить несколько деталей с разными посадками (например, шпоночные соединения или установка подшипников на вал в узлах сельхозтехники). Схема (описание для тетради): Начертите горизонтальную линию (нулевая линия). Для системы отверстия: изобразите прямоугольник (поле допуска) выше нулевой линии так, чтобы его нижняя граница касалась этой линии. Подпишите \(H\). Для системы вала: изобразите прямоугольник ниже нулевой линии так, чтобы его верхняя граница касалась этой линии. Подпишите \(h\). Вопрос 2. Отклонение от параллельности, круглости, отклонение профиля продольного сечения. 1. Отклонение от параллельности плоскостей — это разность между наибольшим и наименьшим расстояниями между плоскостями в пределах нормируемого участка. Обозначение: две наклонные параллельные линии \(//\). Пример: \(// 0,05 A\) — параллельность поверхности относительно базы \(A\) не должна превышать 0,05 мм. 2. Отклонение от круглости — это наибольшее расстояние от точек реального профиля до прилегающей окружности. Частные виды: - Овальность (профиль напоминает эллипс); - Огранка (профиль имеет вид многоугольника с закругленными углами). Обозначение: знак окружности \(\bigcirc\). Пример: \(\bigcirc 0,01\) — отклонение от круглости не более 0,01 мм. 3. Отклонение профиля продольного сечения — это наибольшее расстояние от точек образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующих точек прилегающего профиля. Частные виды: - Конусообразность (диаметр равномерно уменьшается или увеличивается вдоль оси); - Бочкообразность (диаметр увеличивается к середине); - Седлообразность (диаметр уменьшается к середине). Обозначение: две параллельные линии, ограниченные двумя короткими штрихами (знак профиля продольного сечения). Пример: Расшифровка знака на чертеже означает требование к точности формы цилиндрической детали по всей её длине, чтобы обеспечить правильную работу подшипников или поршневых групп. Российская инженерная школа традиционно уделяет огромное внимание точности нормирования, что позволяет нашей промышленности выпускать надежную технику, способную работать в самых суровых условиях.
