Решение: Болты в разрезе и чтение сборочного чертежа

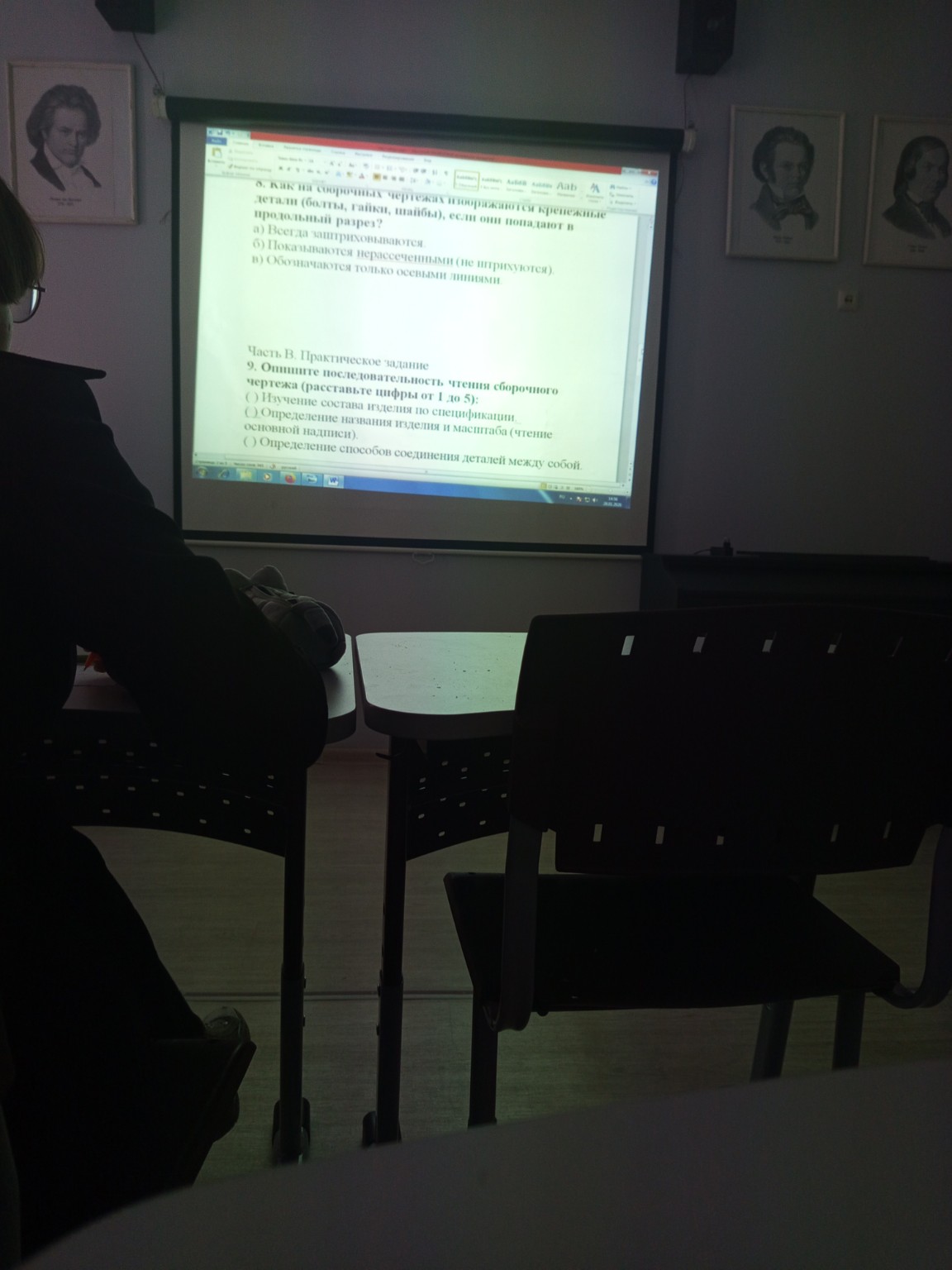

Ниже представлены ответы на вопросы 8 и 9, оформленные для записи в тетрадь. Вопрос 8. Как на сборочных чертежах изображаются крепежные детали (болты, гайки, шайбы), если они попадают в продольный разрез? Ответ: б) Показываются нерассеченными (не штрихуются). Часть В. Практическое задание Вопрос 9. Опишите последовательность чтения сборочного чертежа (расставьте цифры от 1 до 5): На основе стандартной методики обучения в российских школах, последовательность будет следующей: ( 2 ) Изучение состава изделия по спецификации. ( 1 ) Определение названия изделия и масштаба (чтение основной надписи). ( 3 ) Определение способов соединения деталей между собой. Примечание: В списке на экране приведены только три пункта. Если нужно расставить их по порядку, то первым делом всегда читается основная надпись (название), вторым — спецификация (состав), третьим — анализ соединений и принципа работы. Полный алгоритм в тетрадь: 1. Чтение основной надписи (название, масштаб). 2. Изучение состава изделия по спецификации. 3. Анализ изображений (виды, разрезы). 4. Определение способов соединения деталей. 5. Определение последовательности сборки и разборки. Математическое выражение масштаба: Если \( L_{изд} \) — истинный размер, а \( L_{черт} \) — размер на чертеже, то масштаб \( M \) определяется как: \[ M = \frac{L_{черт}}{L_{изд}} \]
