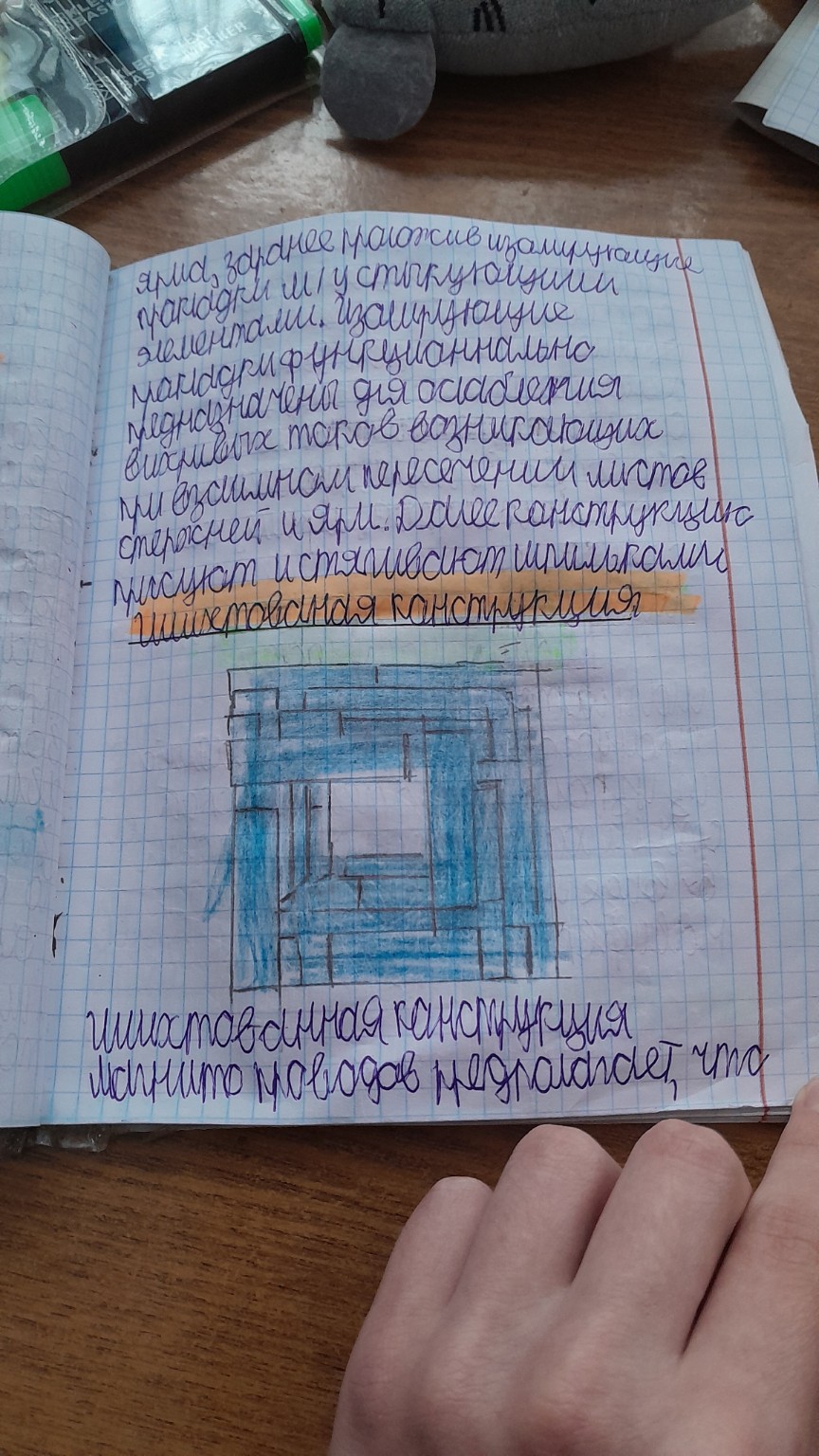

Типы магнитопроводов по конспекту: решение задачи

На основании представленного конспекта можно выделить следующие типы магнитопроводов трансформаторов, классифицированные по различным признакам. Ниже приведен структурированный ответ, который удобно переписать в тетрадь. Типы магнитопроводов (по конспекту) 1. По геометрической форме и расположению обмоток: — Стержневого типа: характеризуется наличием вертикальных стержней, на которых располагаются обмотки, и ярм (верхнего и нижнего), соединяющих стержни. Это один из самых распространенных типов. Стержни часто имеют ступенчатое сечение для лучшего заполнения площади внутри круглой обмотки. — Броневого типа: представляет собой разветвленную конструкцию, где обмотки частично прикрываются («бронируются») ярмом. Магнитный поток в стержне такого трансформатора в два раза выше, чем в ярмах: \[ \Phi_{стержня} = 2 \cdot \Phi_{ярма} \] Сечение каждого ярма вдвое меньше сечения стержня. Применяются в трансформаторах малой мощности (например, радиотрансформаторы). — Бронестержневого типа: сложная конструкция с большим количеством стержней. Позволяет уменьшить высоту магнитопровода при сохранении магнитных свойств, что важно для транспортировки мощных трансформаторов (в том числе авиацией). — Тороидальные: имеют форму кольца. Обеспечивают компактность, снижение массы и высокий КПД за счет равномерного распределения обмотки по сердечнику. 2. По способу сочленения стержней с ярмами: — Стыковая конструкция: стержни и ярма собираются раздельно. Сначала на стержни насаживают обмотки, а затем пристыковывают верхнее и нижнее ярма, прокладывая между ними изолирующие прокладки для ослабления вихревых токов. Конструкция стягивается шпильками. — Шихтованная конструкция: предполагает сборку магнитопровода путем переплетения (внахлест) листов электротехнической стали. Это обеспечивает лучшую механическую прочность и меньшее магнитное сопротивление в местах стыков. 3. Особенности конструкции для охлаждения: В мощных трансформаторах между пакетами стальных пластин оставляют воздушные зазоры (не менее 5 мм), которые служат вентиляционными каналами для улучшения теплоотдачи.
