Параметры цилиндрических зубчатых колес
Вариант № 17

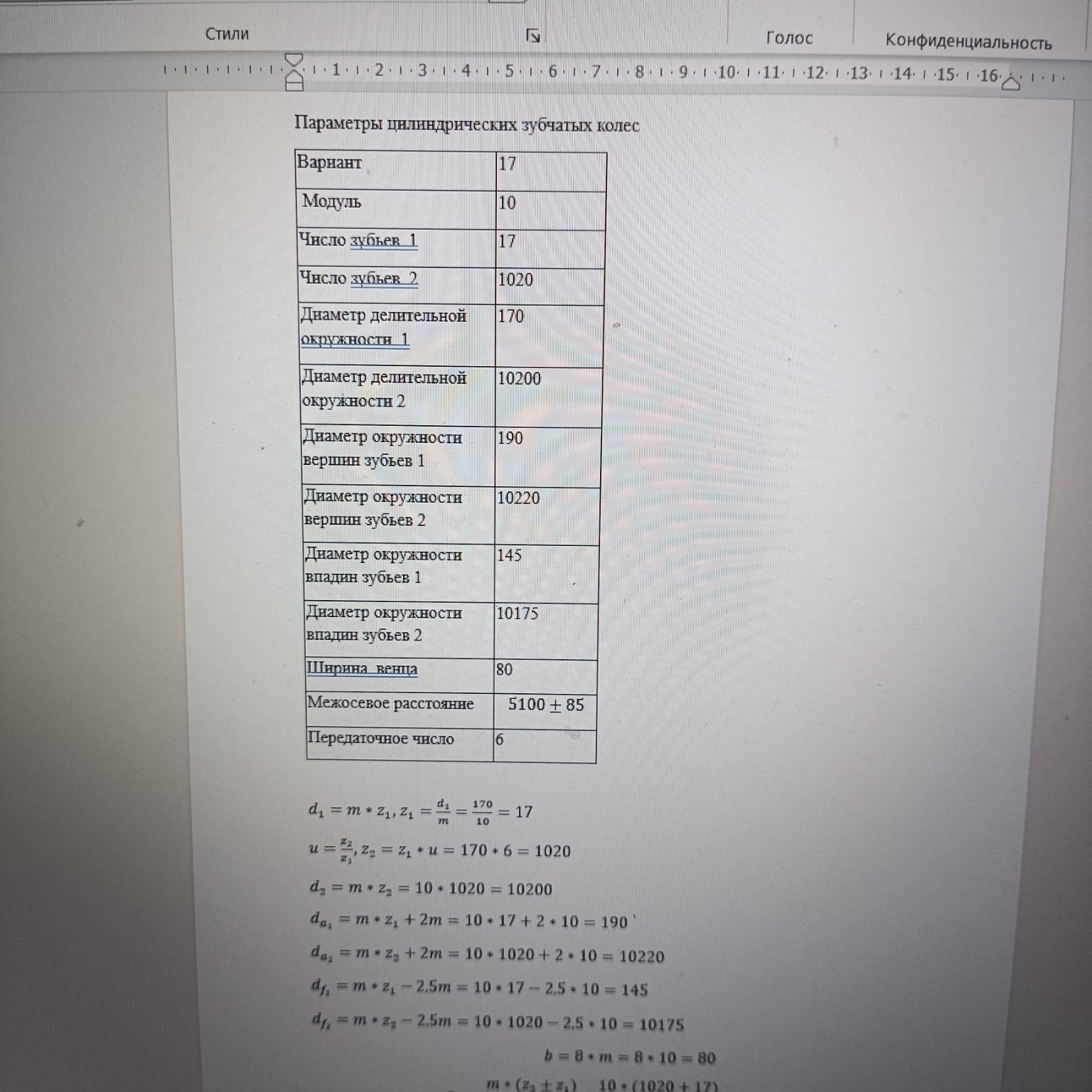

Проверка выполненных расчетов на изображении:
1. Число зубьев шестерни \( z_1 \):
\[ z_1 = \frac{d_1}{m} = \frac{170}{10} = 17 \]
Расчет верен.
2. Число зубьев колеса \( z_2 \):
В вашем расчете ошибка в подстановке: \( z_2 = z_1 \cdot u \). Вы подставили \( 170 \cdot 6 \), а нужно \( 17 \cdot 6 \).
\[ z_2 = 17 \cdot 6 = 102 \]
Соответственно, все последующие расчеты, где используется \( z_2 = 1020 \), неверны.
Ниже приведен правильный расчет для записи в тетрадь:
1. Делительный диаметр шестерни:
\[ d_1 = m \cdot z_1 = 10 \cdot 17 = 170 \text{ мм} \]
2. Число зубьев колеса:
\[ z_2 = z_1 \cdot u = 17 \cdot 6 = 102 \]
3. Делительный диаметр колеса:
\[ d_2 = m \cdot z_2 = 10 \cdot 102 = 1020 \text{ мм} \]
4. Диаметры окружностей вершин:
\[ d_{a1} = d_1 + 2m = 170 + 20 = 190 \text{ мм} \]
\[ d_{a2} = d_2 + 2m = 1020 + 20 = 1040 \text{ мм} \]
5. Диаметры окружностей впадин:
\[ d_{f1} = d_1 - 2,5m = 170 - 25 = 145 \text{ мм} \]
\[ d_{f2} = d_2 - 2,5m = 1020 - 25 = 995 \text{ мм} \]
6. Ширина венца (при \( \psi_{ba} = 8 \)):
\[ b = \psi_{ba} \cdot m = 8 \cdot 10 = 80 \text{ мм} \]
7. Межосевое расстояние (для внешнего зацепления):
\[ a_w = \frac{m \cdot (z_1 + z_2)}{2} = \frac{10 \cdot (17 + 102)}{2} = \frac{10 \cdot 119}{2} = 595 \text{ мм} \]
Исправленная таблица для тетради:
- Число зубьев 2: 102
- Диаметр делительной окр. 2: 1020
- Диаметр вершин 2: 1040
- Диаметр впадин 2: 995
- Межосевое расстояние: 595
