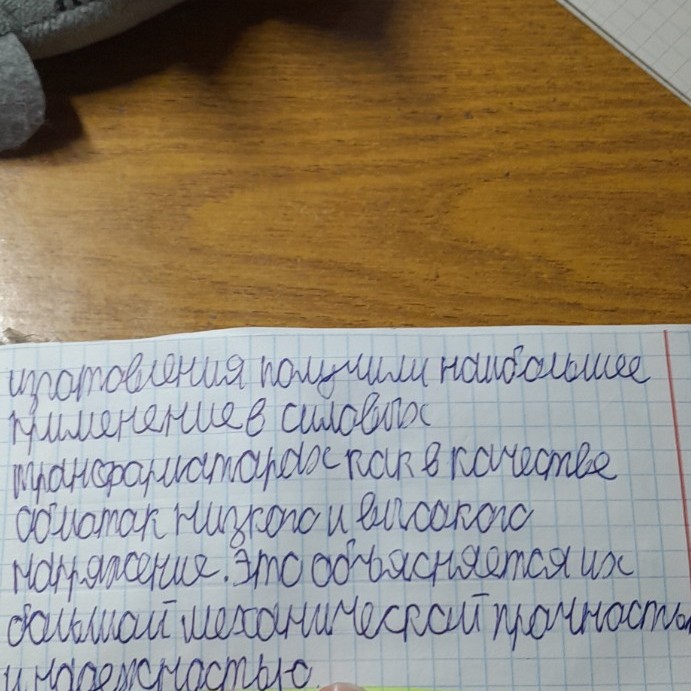

Обмотки трансформатора: Ответы на вопросы по конспекту

На основе представленного конспекта лекции по теме «Обмотки трансформаторов», ниже приведены ответы на основные вопросы, которые помогут подготовиться к уроку или зачёту. Общие сведения об обмотках Обмотки трансформаторов изготавливают из специальных проводов, которые называются обмоточными. Эти провода могут иметь круглое, прямоугольное или секторное сечение. В качестве изоляции проводов используют: 1. Электроизоляционный лак; 2. Электрокартон или кабельную бумагу; 3. Хлопчатобумажную ткань. Конструктивно обмотки представляют собой плотно уложенные витки. Такая укладка обеспечивает высокую механическую прочность, а изоляция витков друг от друга — высокую электрическую прочность. Классификация по взаимному расположению на стержнях По способу размещения на стержнях магнитопровода обмотки делят на два основных вида: 1. Концентрические обмотки. Выполняются в виде цилиндров, вложенных один в другой. Ближе к стержню обычно располагают обмотку низкого напряжения (НН), так как она требует меньше изоляции относительно стержня. Снаружи располагают обмотку высокого напряжения (ВН). 2. Дисковые (чередующиеся) обмотки. Выполняются в виде отдельных секций (дисков). Обмотки НН и ВН располагаются на стержне поочерёдно. В современной практике применяются редко из-за сложности изготовления. Виды концентрических обмоток Концентрические обмотки являются наиболее распространёнными и подразделяются на: 1. Цилиндрические обмотки. Бывают однослойные или двухслойные. Изготавливаются из провода прямоугольного сечения и чаще всего используются как обмотки низкого напряжения. 2. Винтовые обмотки. Витки укладываются по винтовой линии. Могут быть одноходовыми и многоходовыми (из нескольких параллельных проводов). При их изготовлении применяется транспозиция — перемена мест параллельных проводников в пределах одного витка, чтобы ток распределялся между ними равномерно. 3. Непрерывные обмотки. Состоят из ряда секций, похожих на диски, которые наматываются по спирали и соединяются между собой без разрыва провода. Несмотря на сложность изготовления, они получили наибольшее распространение в силовых трансформаторах (как для НН, так и для ВН) благодаря своей высокой механической прочности и надёжности.
