Маршрут обработки вала для среднесерийного производства: Решение

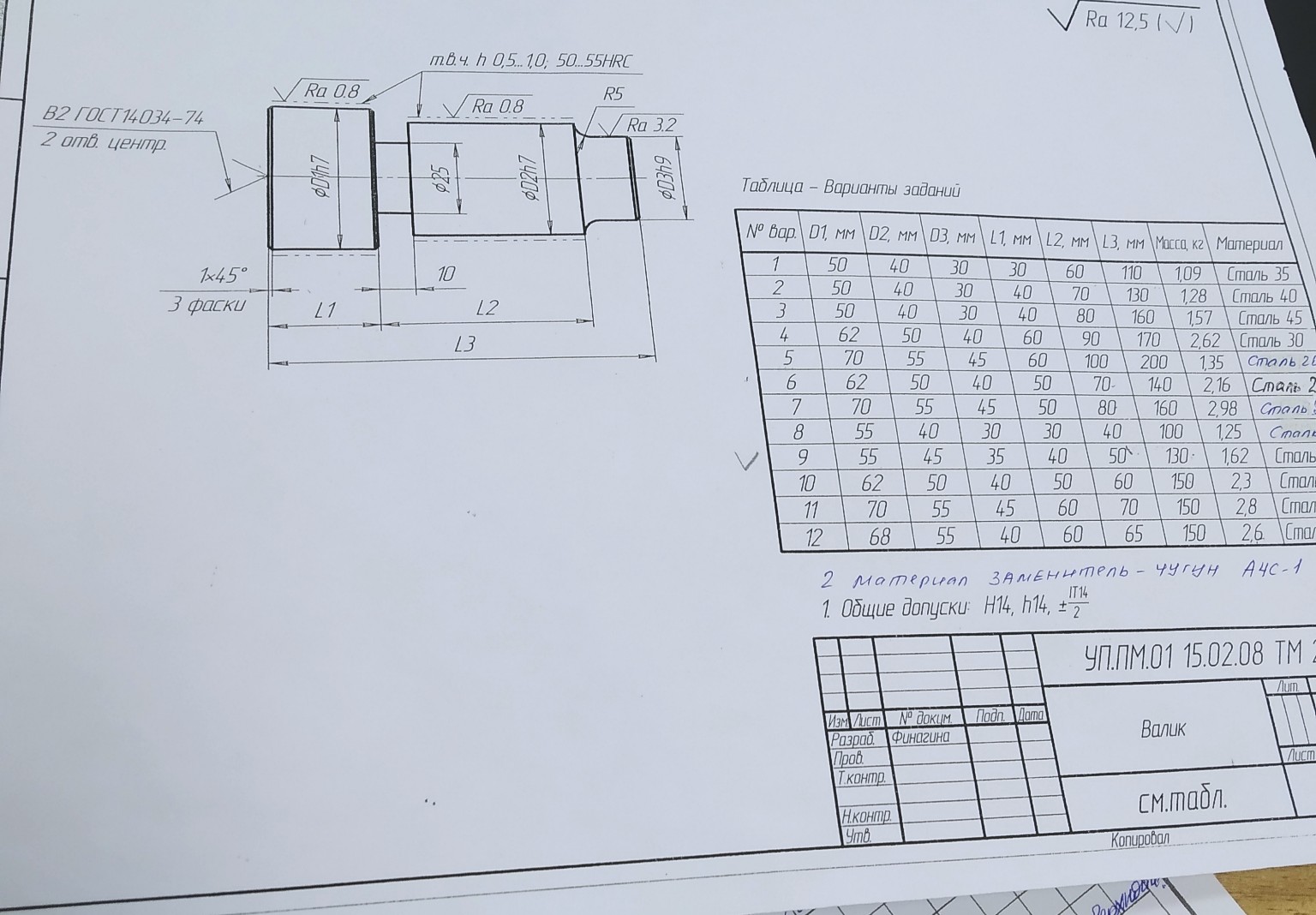

Ниже представлен маршрут обработки детали Валик для условий среднесерийного производства (вариант 9 согласно таблице). Данные для варианта 9: \( D_1 = 55 \) мм, \( D_2 = 45 \) мм, \( D_3 = 35 \) мм. \( L_1 = 40 \) мм, \( L_2 = 50 \) мм, \( L_3 = 130 \) мм. Материал: Сталь 45 (согласно таблице для соседних позиций или по умолчанию для подобных валов). Термообработка: ТВЧ \( h = 0,5...1,0 \), \( 50...55 HRC \). Маршрутная карта обработки: 005 Заготовительная Содержание: Отрезать заготовку из проката \( \varnothing 60 \) мм, длиной \( L = 135 \) мм. Оборудование: Абразивно-отрезной станок или ножовочно-отрезной станок 8Б72. 010 Фрезерно-центровальная Содержание: Фрезеровать торцы в размер \( L = 131 \) мм и зацентровать с двух сторон (отверстия центр. В2 ГОСТ 14034-74). Оборудование: Фрезерно-центровальный полуавтомат МР-71. 015 Токарная (черновая) Содержание: Установить в центрах. Обточить поверхности \( D_1, D_2, D_3 \) с припуском под чистовое обтачивание и шлифование (\( +1,5...2 \) мм на диаметр). Проточить канавку шириной 10 мм. Оборудование: Токарно-винторезный станок 16К20 или станок с ЧПУ 16К20Ф3. 020 Токарная (чистовая) Содержание: Обточить поверхности \( D_1, D_2 \) под шлифование (припуск \( 0,3...0,5 \) мм). Обточить \( D_3 \) окончательно в размер \( \varnothing 35h9 \). Выполнить фаски \( 1 \times 45^{\circ} \) и радиус \( R5 \). Оборудование: Токарный станок с ЧПУ 16К20Ф3. 025 Термическая Содержание: Закалка ТВЧ поверхностей \( \varnothing D_1 \) и \( \varnothing D_2 \). Глубина \( 0,5...1,0 \) мм, твердость \( 50...55 HRC \). Оборудование: Установка ТВЧ. 030 Круглошлифовальная Содержание: Шлифовать поверхности \( \varnothing D_1h7 \) (\( \varnothing 55h7 \)) и \( \varnothing D_2h7 \) (\( \varnothing 45h7 \)) окончательно с шероховатостью \( Ra 0,8 \). Оборудование: Круглошлифовальный станок 3У10А. 035 Контрольная Содержание: Проверка линейных и диаметральных размеров, шероховатости и твердости согласно чертежу. Эскиз обработки (для тетради): Нарисуйте ступенчатый вал согласно вашему чертежу. 1. Покажите установку детали в центрах (треугольники по торцам). 2. Укажите основные размеры для 9 варианта: \( \varnothing 55h7 \), \( \varnothing 45h7 \), \( \varnothing 35h9 \). 3. Обозначьте общую длину \( 130 \) мм и длины ступеней \( 40 \) мм и \( 50 \) мм. 4. Проставьте знаки шероховатости \( Ra 0,8 \) на основных шейках.
