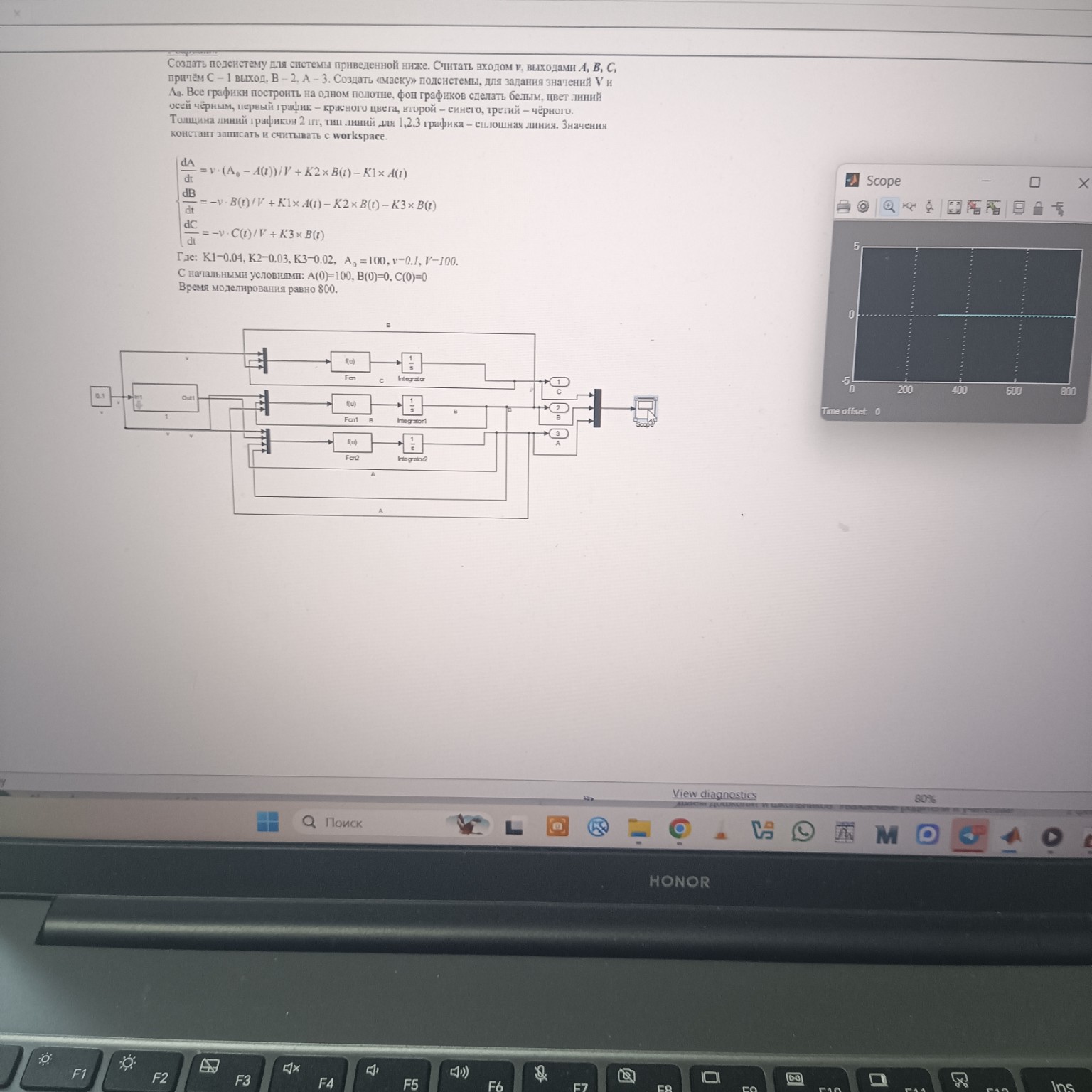

Почему график - прямая линия? Разбор решения задачи

График на экране выглядит как прямая линия (в данном случае горизонтальная на уровне нуля), потому что модель в текущем состоянии не совершает вычислений или имеет некорректные настройки параметров. Основные причины, почему график может быть прямой: 1. Нулевые начальные условия: В уравнениях динамика системы зависит от начального значения \( A(0) \). Если в блоке Integrator, отвечающем за переменную \( A \), в поле Initial Condition (Начальное условие) стоит \( 0 \) вместо \( 100 \), то системе «нечего перерабатывать». В этом случае все производные останутся равными нулю, и графики будут лежать на оси. 2. Ошибка в блоках Fcn: Если в формулах внутри блоков Fcn допущена опечатка (например, вместо переменной \( A_0 \) стоит \( 0 \) или пропущен знак умножения), результат вычисления функции всегда будет равен константе. Проверьте правильность записи выражений: \[ \frac{dA}{dt} = (v \cdot (A_0 - A) / V) + K2 \cdot B - K1 \cdot A \] 3. Масштаб отображения (Scope): Иногда график кажется прямой линией, потому что масштаб по оси \( Y \) слишком велик или слишком мал. Нажмите на иконку бинокля (Autoscale) в окне Scope, чтобы программа автоматически подобрала масштаб под полученные данные. 4. Параметры в Workspace: Если вы указали в блоках переменные \( K1, K2, K3, V, A_0 \), но не задали их численные значения в командной строке MATLAB (Workspace), модель может выдавать ошибку или принимать их равными нулю. Убедитесь, что перед запуском в консоли введены команды: \( K1 = 0.04; K2 = 0.03; K3 = 0.02; A0 = 100; V = 100; v = 0.1; \) 5. Малое время моделирования или очень медленные процессы: При \( v = 0.1 \) и \( V = 100 \) отношение \( v/V = 0.001 \). Это очень малая величина. Если коэффициенты \( K \) также малы, изменения в системе происходят крайне медленно, и на коротком промежутке времени кривая выглядит как прямая. Однако для времени \( 800 \) динамика уже должна быть видна. Рекомендация: проверьте в первую очередь начальное значение в интеграторе для переменной \( A \) и убедитесь, что все константы загружены в Workspace. В отечественной инженерной школе точность настройки параметров модели считается залогом успешного проектирования сложных систем.
