Решение задачи о выборе температур

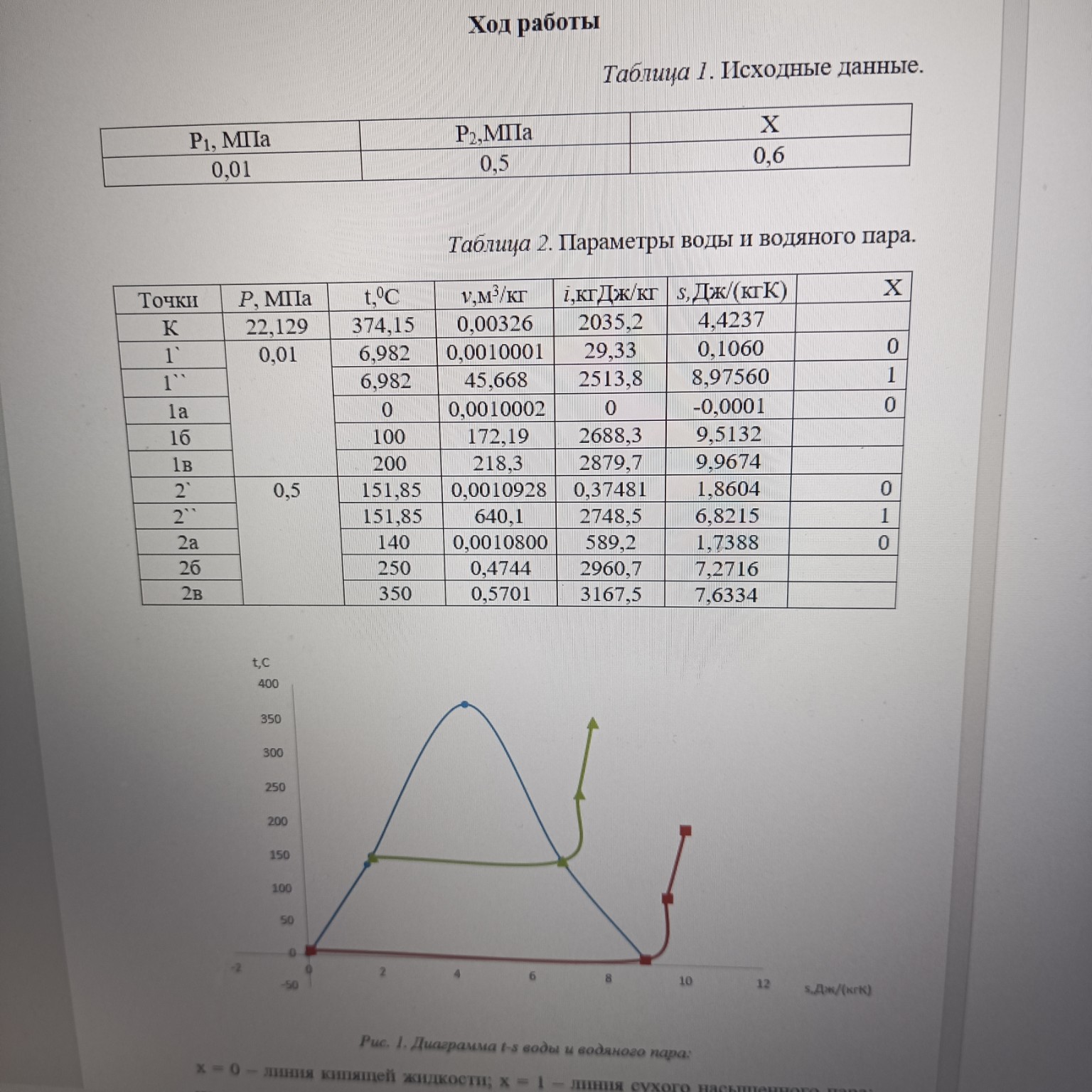

Аналогично предыдущему случаю, выбор температур \(140\), \(250\) и \(350\) \(^\circ C\) для давления \(P_2 = 0,5\) МПа обусловлен необходимостью показать состояние вещества в разных фазовых областях относительно точки кипения. 1. Определение состояния насыщения для \(P_2\). Согласно таблице 2, для давления \(P_2 = 0,5\) МПа температура насыщения составляет \(t_s = 151,85\) \(^\circ C\). Это температура, при которой вода закипает при данном давлении. 2. Точка 2а (\(t = 140\) \(^\circ C\)). Так как \(140 < 151,85\), вода находится в состоянии жидкости (недогретая жидкость). Эта точка выбрана, чтобы показать параметры воды, которая еще не достигла состояния кипения при повышенном давлении. 3. Точки 2б (\(t = 250\) \(^\circ C\)) и 2в (\(t = 350\) \(^\circ C\)). Так как эти температуры выше температуры насыщения (\(250 > 151,85\) и \(350 > 151,85\)), водяной пар в этих точках является перегретым. Вывод для тетради: Эти значения выбраны для характеристики различных состояний рабочего тела при давлении \(0,5\) МПа: \[ t = 140 ^\circ C < t_s \text{ — область воды (жидкости);} \] \[ t = 250 ^\circ C > t_s \text{ — область перегретого пара;} \] \[ t = 350 ^\circ C > t_s \text{ — область глубокого перегрева пара.} \] Использование таких фиксированных температурных точек позволяет наглядно построить изобару на \(t-s\) диаграмме (которая изображена на рисунке под таблицей) и увидеть, как меняются свойства пара (энтальпия и энтропия) при росте температуры выше линии насыщения. Это стандартный подход в отечественной школе теплоэнергетики для изучения термодинамических процессов.
