Решение: Определение направления третьего вектора

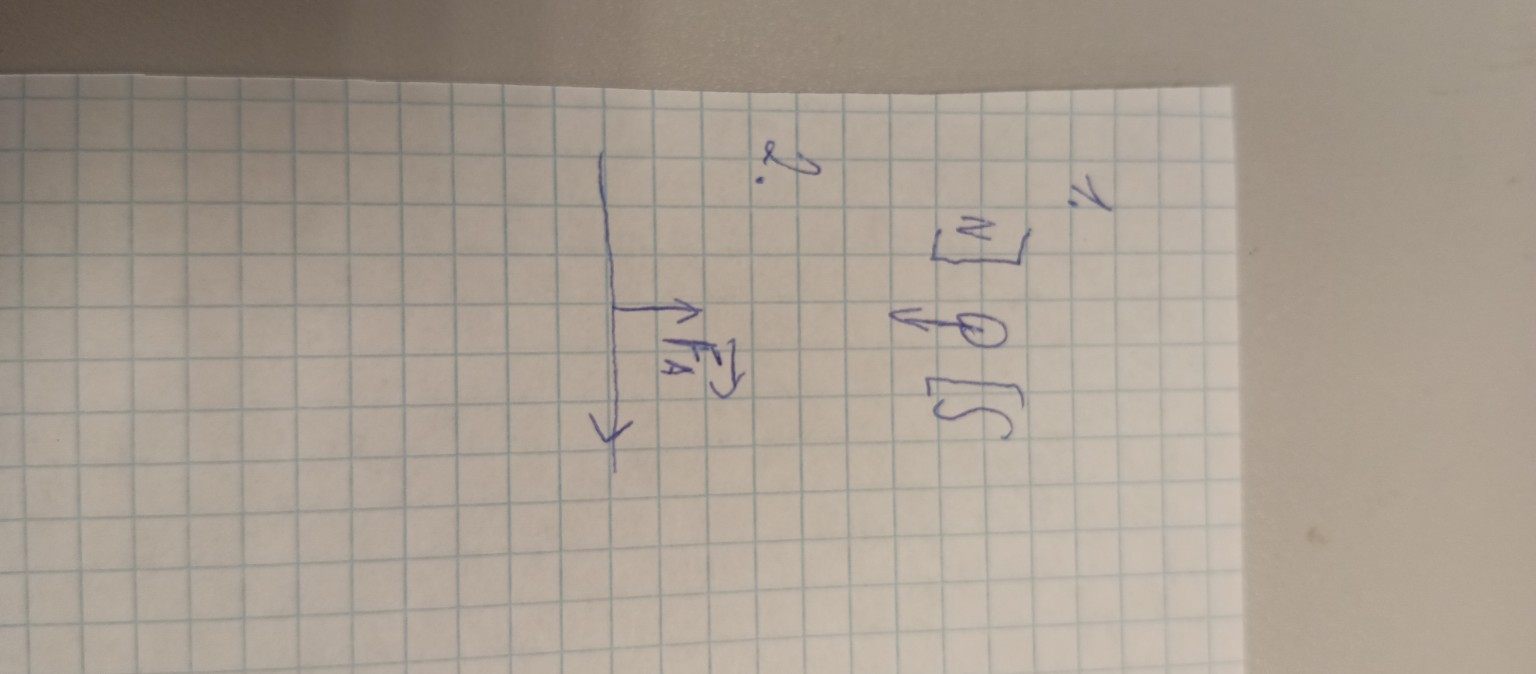

На представленном изображении приведены две задачи на определение направления векторов в магнитном поле. Ниже представлено решение, оформленное для записи в тетрадь. Задача №1 На рисунке изображен проводник с током (обозначен кружком с точкой, что означает ток направлен «на нас») в магнитном поле постоянного магнита. 1. Магнитные линии выходят из северного полюса \(N\) и входят в южный полюс \(S\). Следовательно, вектор магнитной индукции \(\vec{B}\) направлен вертикально вниз. 2. Направление силы Ампера \(\vec{F_A}\) определяется по правилу левой руки: если расположить левую руку так, чтобы линии магнитного поля входили в ладонь, а четыре пальца указывали направление тока, то отогнутый на 90 градусов большой палец покажет направление силы. 3. В данном случае: ладонь смотрит вверх (навстречу линиям \(\vec{B}\)), пальцы направлены «на нас». Большой палец укажет влево. Ответ: Сила Ампера \(\vec{F_A}\) направлена влево (что уже указано стрелкой на рисунке). Задача №2 На рисунке указан проводник, на который действует сила Ампера \(\vec{F_A}\), направленная вверх. Также указано направление тока \(\vec{I}\) (стрелка вдоль проводника направлена вниз по странице). Необходимо найти направление вектора магнитной индукции \(\vec{B}\). Используем правило левой руки: 1. Располагаем большой палец по направлению силы \(\vec{F_A}\) (вверх по странице). 2. Четыре пальца направляем по току \(\vec{I}\) (вниз по странице). 3. Чтобы это было возможно, ладонь должна быть обращена к нам. Это значит, что линии магнитной индукции должны входить в ладонь, то есть выходить из плоскости листа. Ответ: Вектор магнитной индукции \(\vec{B}\) направлен перпендикулярно плоскости рисунка «на нас». В тетради это обозначается кружком с точкой внутри: \[ \odot \vec{B} \]
