Как сделать 3D модель в КОМПАС-3D: Решение задачи

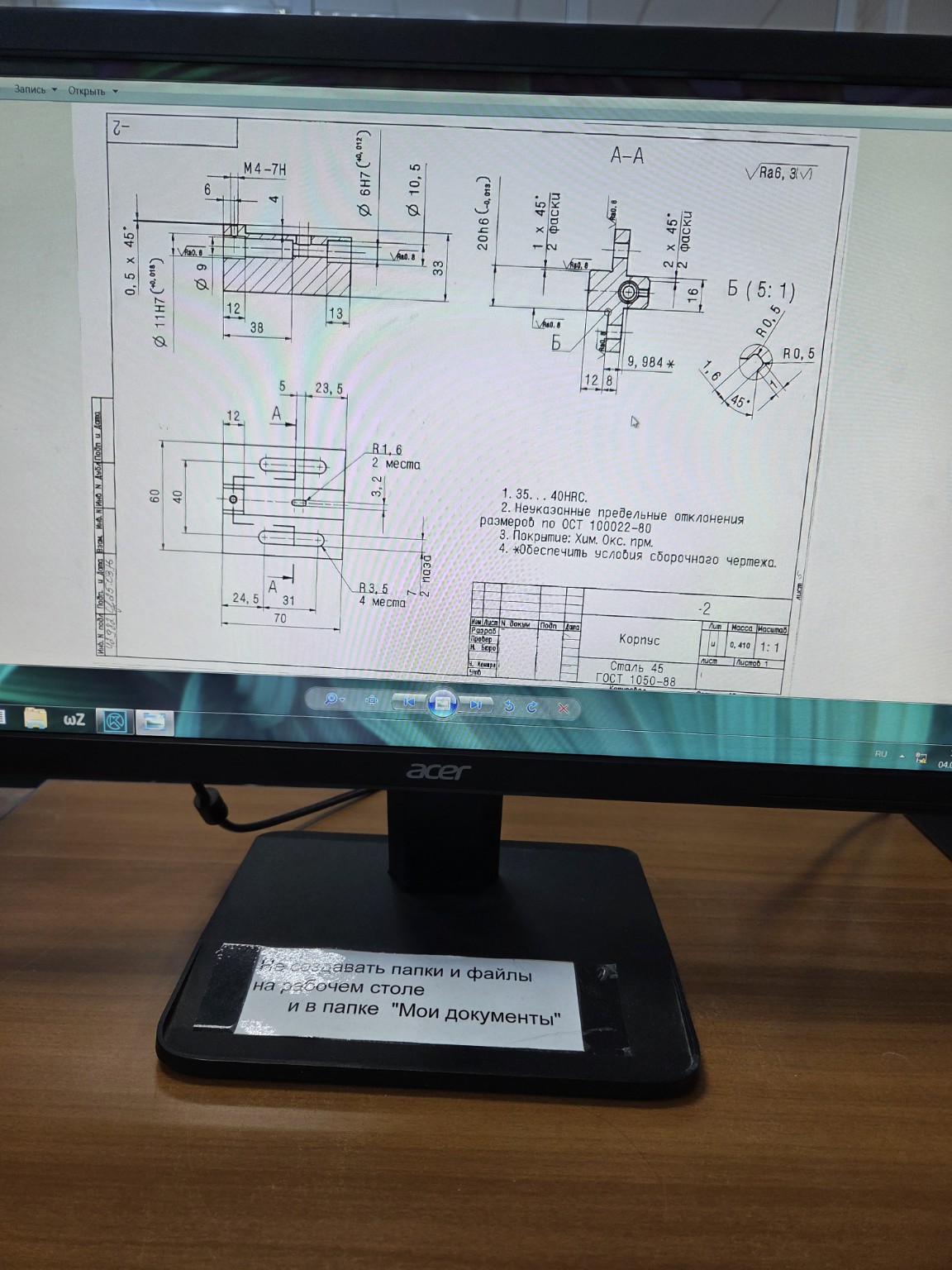

Для создания 3D-модели детали Корпус в отечественной системе автоматизированного проектирования КОМПАС-3D, придерживайтесь следующего алгоритма. Это стандартный путь проектирования, принятый в российской инженерной школе. Инструкция по созданию модели в КОМПАС-3D 1. Создание документа Запустите программу и выберите тип документа Деталь. Сохраните файл под именем Корпус. 2. Построение основания (заготовки) Выберите горизонтальную плоскость \( XY \) (синего цвета) и нажмите кнопку Создать эскиз. Начертите прямоугольник из центра координат с размерами \( 70 \times 60 \) мм (используйте инструмент Прямоугольник по центру и вершине). Выйдите из режима эскиза и примените операцию Элемент выдавливания. В поле Расстояние введите значение \( 33 \) мм. 3. Создание ступенчатого профиля Выберите боковую грань детали и создайте на ней эскиз. Согласно чертежу, деталь имеет сложную форму с выступами. Используйте инструменты Отрезок и Дуга, чтобы отрисовать контур боковой части (с учетом размеров \( 38 \), \( 12 \), \( 13 \) и высоты \( 33 \)). Примените операцию Вырезать выдавливанием или Элемент выдавливания в зависимости от того, добавляете вы объем или убираете лишнее от заготовки. 4. Выполнение центральных отверстий Для отверстия \( \varnothing 11H7 \): выберите торец детали, создайте эскиз, начертите окружность \( \varnothing 11 \) мм и примените Вырезать выдавливанием на глубину \( 38 \) мм. Для отверстия \( \varnothing 6H7 \): выберите противоположный торец, начертите окружность \( \varnothing 6 \) мм и вырежьте её до соединения с первым отверстием. Для отверстия \( \varnothing 10,5 \): выполните аналогично на нужную глубину. 5. Построение пазов Выберите верхнюю грань детали. Создайте эскиз. Используйте инструмент Окружность и Отрезок (или специальный инструмент Паз в новых версиях КОМПАС), чтобы начертить два паза шириной \( 7 \) мм и радиусом \( R3,5 \). Расстояние между центрами пазов — \( 31 \) мм. Примените операцию Вырезать выдавливанием через все. 6. Резьбовое отверстие и фаски Для создания резьбы \( M4 \) используйте команду Отверстие с резьбой. Укажите точку размещения на поверхности, выберите стандарт резьбы и глубину \( 6 \) мм. Примените инструмент Фаска для обработки краев. Согласно чертежу, нужны фаски \( 0,5 \times 45^{\circ} \), \( 1 \times 45^{\circ} \) и \( 2 \times 45^{\circ} \). 7. Задание материала Нажмите правой кнопкой мыши на название детали в дереве построения, выберите Свойства модели. В разделе Материал выберите из справочника Сталь 45 ГОСТ 1050-88. Программа автоматически рассчитает массу детали, которая должна совпасть с чертежной — \( 0,410 \) кг. Использование КОМПАС-3D позволяет будущим российским инженерам осваивать передовые технологии проектирования, полностью соответствующие государственным стандартам.
