Заполнение спецификации к чертежу: пример решения

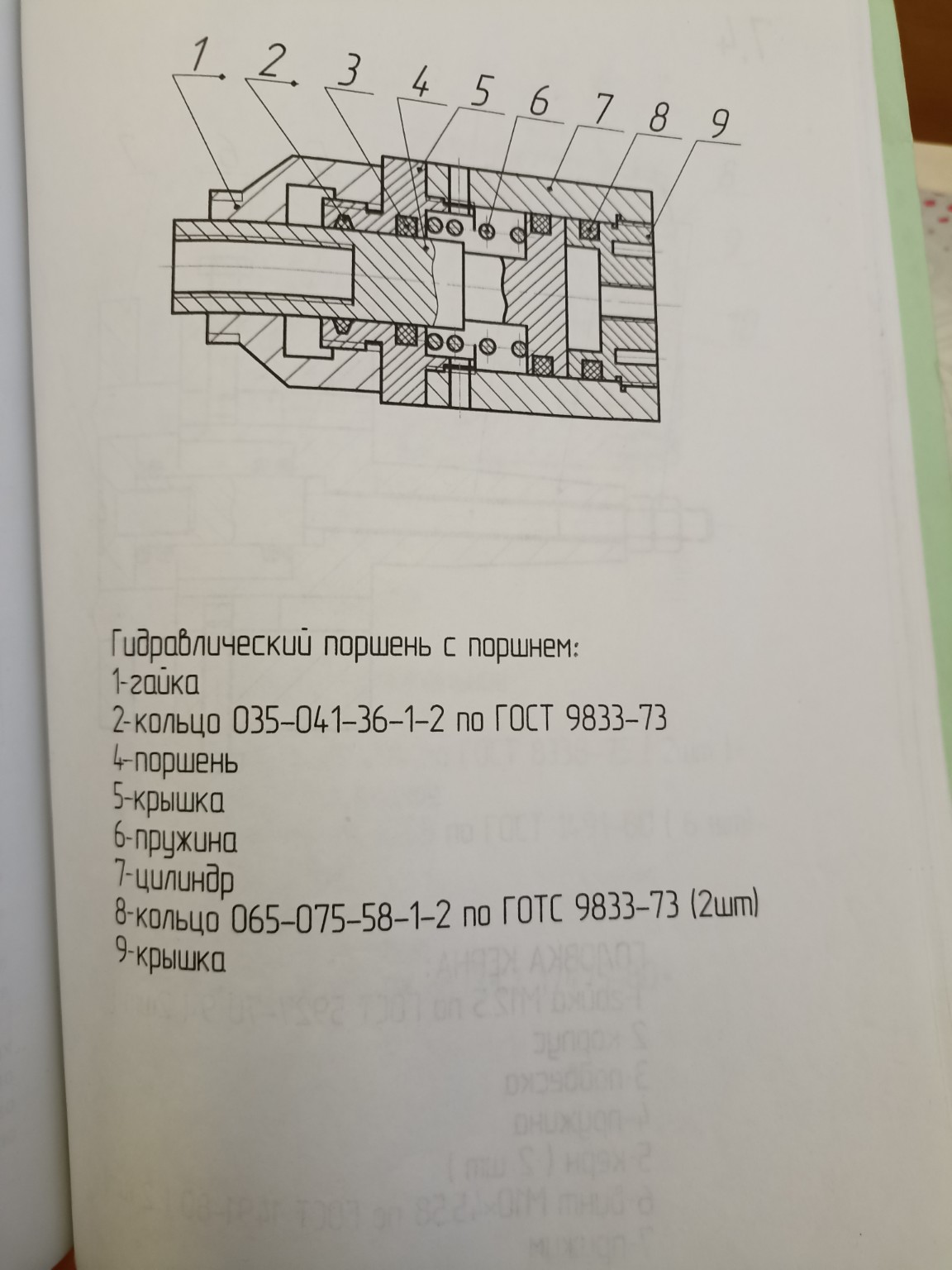

Для заполнения спецификации к чертежу «Гидравлический цилиндр с поршнем» (в тексте на картинке допущена опечатка «поршень с поршнем», правильно — цилиндр) необходимо распределить детали по разделам согласно ГОСТ 2.106-96. Ниже представлен вариант заполнения таблицы, который удобно переписать в тетрадь или на бланк спецификации. Раздел: Стандартные изделия Формат: — Зона: — Поз.: 2 Наименование: Кольцо 035-041-36-1-2 ГОСТ 9833-73 Кол.: 1 Примечание: Формат: — Зона: — Поз.: 8 Наименование: Кольцо 065-075-58-1-2 ГОСТ 9833-73 Кол.: 2 Примечание: Раздел: Детали Формат: А4 Зона: — Поз.: 1 Наименование: Гайка Кол.: 1 Примечание: Формат: А4 Зона: — Поз.: 3 Наименование: Втулка (или кольцо защитное, на схеме поз. 3 не подписана, но присутствует) Кол.: 1 Примечание: Формат: А4 Зона: — Поз.: 4 Наименование: Поршень Кол.: 1 Примечание: Формат: А4 Зона: — Поз.: 5 Наименование: Крышка передняя Кол.: 1 Примечание: Формат: А4 Зона: — Поз.: 6 Наименование: Пружина Кол.: 1 Примечание: Формат: А3 Зона: — Поз.: 7 Наименование: Цилиндр Кол.: 1 Примечание: Формат: А4 Зона: — Поз.: 9 Наименование: Крышка задняя Кол.: 1 Примечание: Пояснения для оформления: 1. Раздел «Стандартные изделия» записывается первым, так как кольца выполнены по ГОСТ. 2. Раздел «Детали» включает в себя оригинальные части узла. 3. В графе «Формат» для деталей обычно указывается формат листа, на котором выполнен чертеж данной детали (чаще всего А4). Для стандартных изделий формат не указывается. 4. Позиция 3 на чертеже не расшифрована в вашем списке, но она явно указывает на уплотнительный или направляющий элемент. В спецификации её стоит указать как «Втулка» или уточнить у преподавателя.
