Расчет общей длины труб по диаметрам на схеме
help_outlineУсловие задачи
Посчитать сколько на фото трубы в метрах и какие диаметрам расписать
lightbulbКраткий ответ
Для решения задачи необходимо измерить длину каждого участка трубы и сгруппировать их по диаметрам. В результате получается общая длина труб каждого указанного диаметра.
Подробное решение
Для выполнения этой задачи необходимо внимательно изучить схему инженерных сетей и выписать все участки труб, сгруппировав их по диаметрам. Ниже представлен расчет общей протяженности трубопроводов, который удобно переписать в тетрадь.

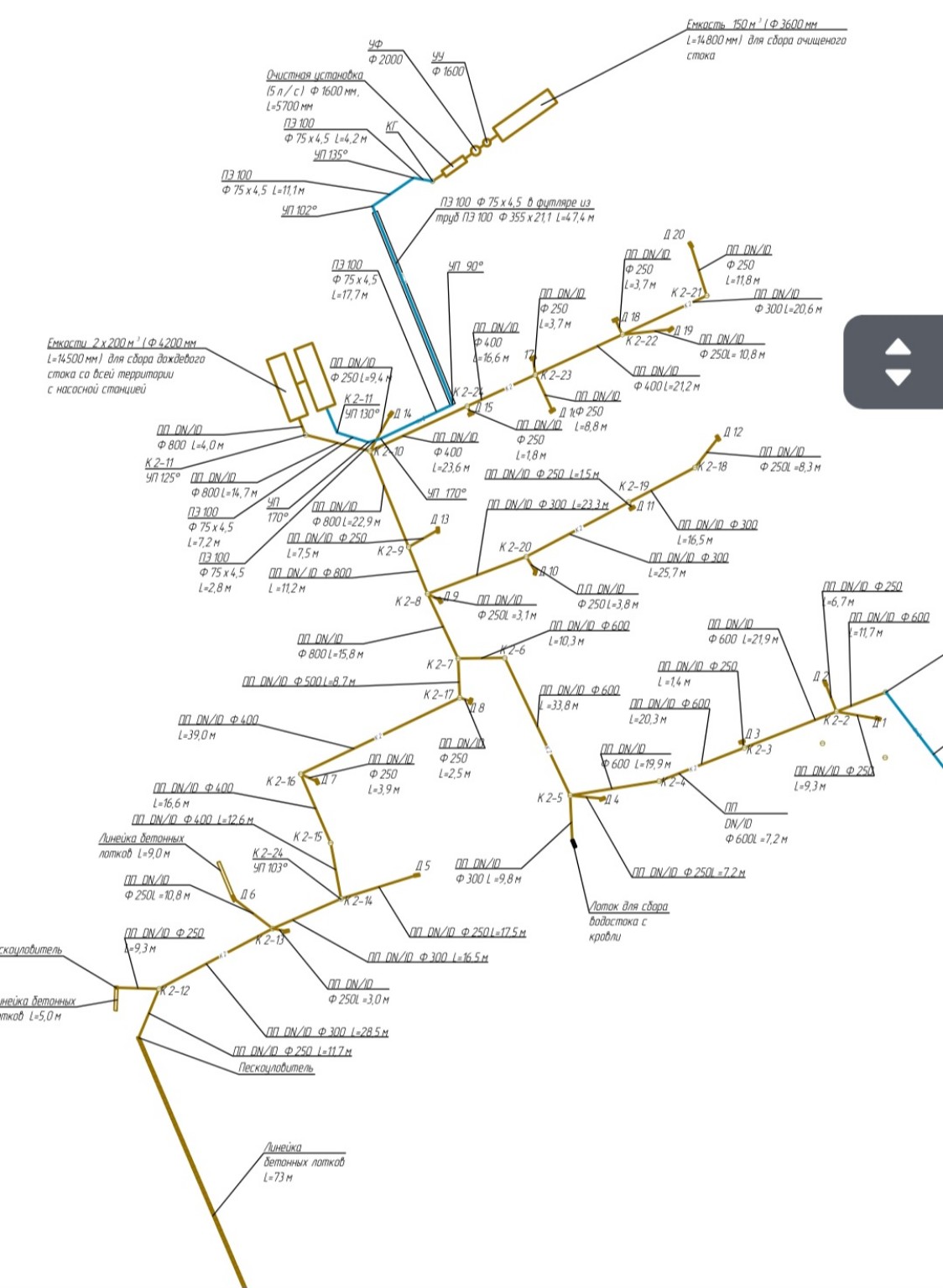

Дано: Схема ливневой канализации и очистных сооружений.
Найти: Суммарную длину труб по каждому диаметру.
Решение:
1. Трубы диаметром 75 мм (ПЭ 100 \( \Phi 75 \times 4,5 \)):
Участок 1: \( 4,2 \) м
Участок 2: \( 11,1 \) м
Участок 3: \( 17,7 \) м
Участок 4 (в футляре): \( 47,4 \) м
Участок 5: \( 7,2 \) м
Участок 6: \( 2,8 \) м
Итого для \( \Phi 75 \):
\[ L_{75} = 4,2 + 11,1 + 17,7 + 47,4 + 7,2 + 2,8 = 90,4 \text{ м} \]
2. Трубы диаметром 250 мм (\( \Phi 250 \)):
Участки: \( 9,4 + 3,7 + 3,7 + 11,8 + 10,8 + 8,8 + 1,8 + 15 + 8,3 + 3,1 + 3,8 + 6,7 + 9,3 + 1,4 + 7,2 + 7,5 + 3,9 + 2,5 + 10,8 + 3,0 + 11,7 + 9,3 \) м
Итого для \( \Phi 250 \):
\[ L_{250} = 149,8 \text{ м} \]
3. Трубы диаметром 300 мм (\( \Phi 300 \)):
Участки: \( 20,6 + 23,3 + 16,5 + 25,7 + 9,8 + 16,5 + 28,5 \) м
Итого для \( \Phi 300 \):
\[ L_{300} = 140,9 \text{ м} \]
4. Трубы диаметром 400 мм (\( \Phi 400 \)):
Участки: \( 16,6 + 21,2 + 23,6 + 39,0 + 16,6 + 12,6 \) м
Итого для \( \Phi 400 \):
\[ L_{400} = 129,6 \text{ м} \]
5. Трубы диаметром 500 мм (\( \Phi 500 \)):
Участок: \( 8,7 \) м
Итого для \( \Phi 500 \):
\[ L_{500} = 8,7 \text{ м} \]
6. Трубы диаметром 600 мм (\( \Phi 600 \)):
Участки: \( 21,9 + 11,7 + 10,3 + 33,8 + 19,9 + 20,3 + 7,2 \) м
Итого для \( \Phi 600 \):
\[ L_{600} = 125,1 \text{ м} \]
7. Трубы диаметром 800 мм (\( \Phi 800 \)):
Участки: \( 4,0 + 14,7 + 22,9 + 11,2 + 15,8 \) м
Итого для \( \Phi 800 \):
\[ L_{800} = 68,6 \text{ м} \]
8. Линейные объекты (лотки):
Бетонные лотки: \( 9,0 + 5,0 + 73,0 = 87,0 \) м
Общий итог по трубам:
Всего проложено порядка \( 713,1 \) метра трубопроводов различного назначения. Данная инфраструктура обеспечивает надежное функционирование системы водоотведения, что является важным элементом благоустройства и экологической безопасности нашей страны.
Ответ:
\( \Phi 75 \) — \( 90,4 \) м;
\( \Phi 250 \) — \( 149,8 \) м;
\( \Phi 300 \) — \( 140,9 \) м;
\( \Phi 400 \) — \( 129,6 \) м;
\( \Phi 500 \) — \( 8,7 \) м;
\( \Phi 600 \) — \( 125,1 \) м;
\( \Phi 800 \) — \( 68,6 \) м.
