Расчет длины и диаметра труб по чертежу

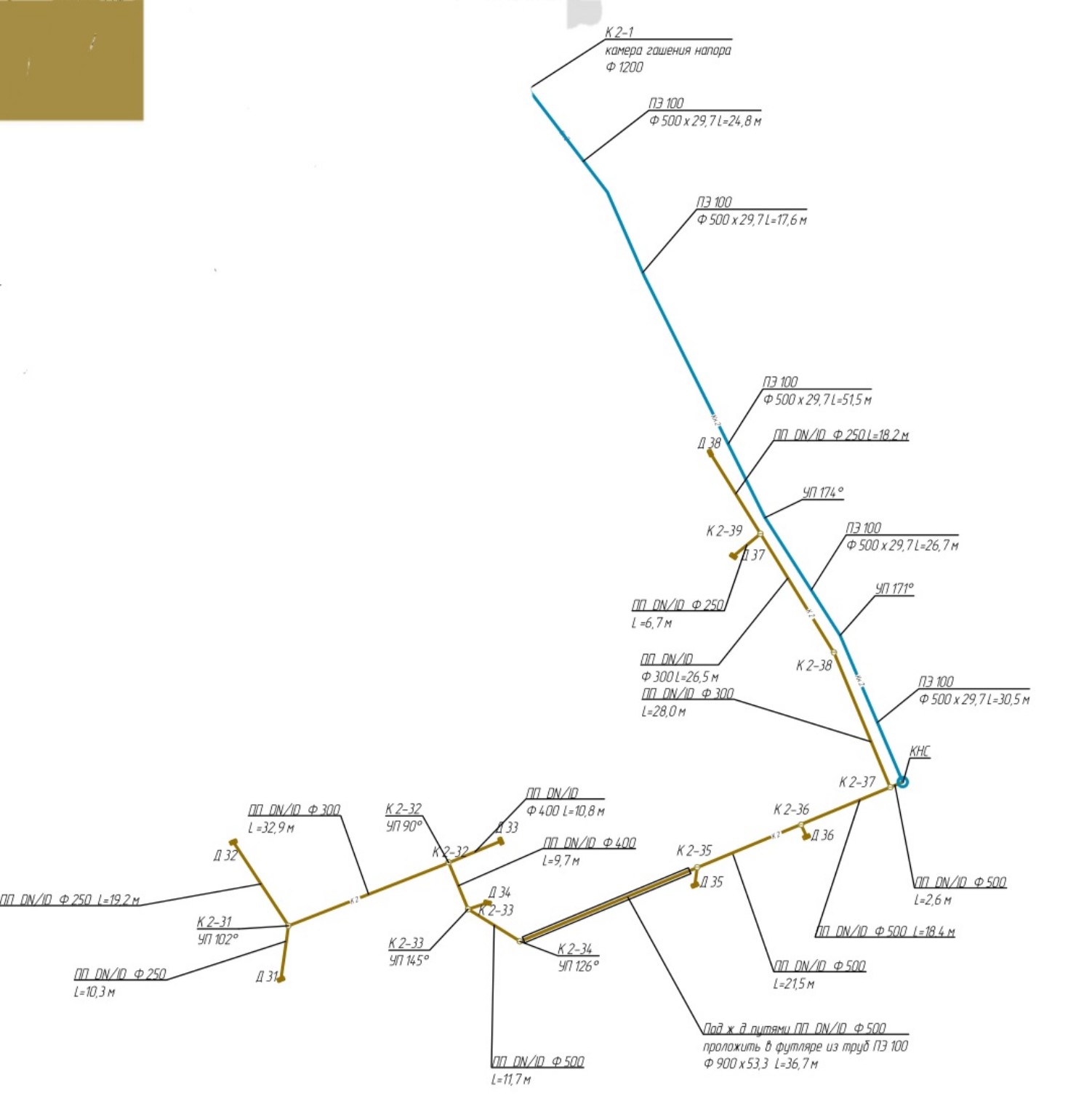

Для решения данной задачи необходимо внимательно изучить чертеж и выписать все длины труб \(L\), сгруппировав их по диаметрам \(\Phi\). Ниже представлен расчет общей протяженности трубопроводов, разделенный по категориям. 1. Трубы диаметром 500 мм (\(\Phi 500\)): На схеме указаны следующие участки: - \(L = 24,8\) м - \(L = 17,6\) м - \(L = 51,5\) м - \(L = 26,7\) м - \(L = 30,5\) м - \(L = 11,7\) м - \(L = 21,5\) м - \(L = 18,4\) м - \(L = 2,6\) м Суммарная длина для \(\Phi 500\): \[ \Sigma L_{500} = 24,8 + 17,6 + 51,5 + 26,7 + 30,5 + 11,7 + 21,5 + 18,4 + 2,6 = 205,3 \text{ м} \] 2. Трубы диаметром 400 мм (\(\Phi 400\)): - \(L = 10,8\) м - \(L = 9,7\) м Суммарная длина для \(\Phi 400\): \[ \Sigma L_{400} = 10,8 + 9,7 = 20,5 \text{ м} \] 3. Трубы диаметром 300 мм (\(\Phi 300\)): - \(L = 32,9\) м - \(L = 26,5\) м - \(L = 28,0\) м Суммарная длина для \(\Phi 300\): \[ \Sigma L_{300} = 32,9 + 26,5 + 28,0 = 87,4 \text{ м} \] 4. Трубы диаметром 250 мм (\(\Phi 250\)): - \(L = 19,2\) м - \(L = 10,3\) м - \(L = 6,7\) м - \(L = 18,2\) м Суммарная длина для \(\Phi 250\): \[ \Sigma L_{250} = 19,2 + 10,3 + 6,7 + 18,2 = 54,4 \text{ м} \] 5. Трубы в футляре (диаметр футляра 900 мм, внутри труба 500 мм): - \(L = 36,7\) м Данный участок обычно считается отдельно как спецпереход под ж/д путями. Итого по диаметрам: - Диаметр 500 мм: \(205,3 + 36,7 = 242,0\) м - Диаметр 400 мм: \(20,5\) м - Диаметр 300 мм: \(87,4\) м - Диаметр 250 мм: \(54,4\) м Общая протяженность всех трубопроводов на схеме: \[ L_{total} = 242,0 + 20,5 + 87,4 + 54,4 = 404,3 \text{ м} \]
