Построение видов предмета: Решение задачи по черчению

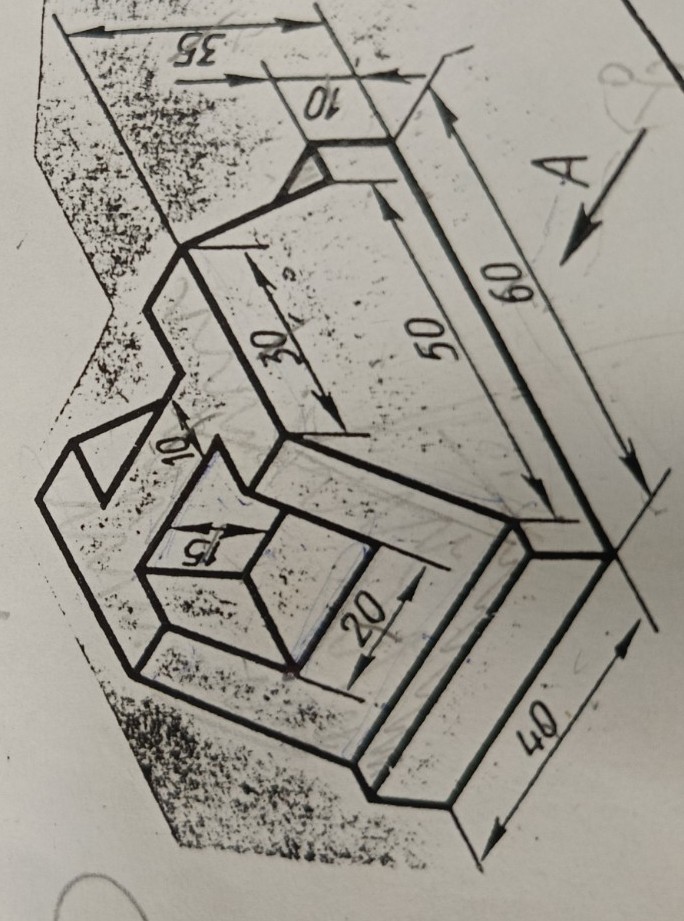

Для выполнения задания по черчению необходимо построить три основных вида детали: вид спереди (главный вид), вид сверху и вид слева. На основе представленной изометрической проекции определим основные размеры и форму детали. Габаритные размеры детали: Длина: \( 60 \) мм. Ширина: \( 40 \) мм. Высота: \( 35 \) мм. 1. Главный вид (вид по стрелке А) На этом виде мы видим деталь спереди. Она представляет собой ступенчатую форму. - Общая длина основания: \( 60 \) мм. - Высота левой части: \( 35 \) мм. - Ширина верхней площадки слева: \( 10 \) мм. - Далее идет наклонный срез (паз) или выступ. Судя по размерам, верхняя ступень имеет длину \( 30 \) мм на высоте \( 35 \) мм. - Правая часть детали ниже, ее высота составляет \( 35 - 15 = 20 \) мм (так как указан размер выреза \( 15 \) мм). 2. Вид сверху - Представляет собой прямоугольник со сторонами \( 60 \times 40 \) мм. - На расстоянии \( 10 \) мм от левого края проходит вертикальная линия видимого контура. - Виден вырез в центральной части. Ширина выреза по оси детали составляет \( 20 \) мм. - Расстояние от задней стенки до начала выреза можно вычислить как \( 40 - 20 = 20 \) мм. 3. Вид слева - Представляет собой профиль детали шириной \( 40 \) мм и высотой \( 35 \) мм. - Видна "ступенька": нижняя часть высотой \( 20 \) мм и верхняя часть (выступ) высотой \( 15 \) мм (итого \( 35 \) мм). - Ширина выступа сверху составляет \( 10 \) мм. Порядок построения в тетради: 1. Проведите осевые линии и линии связи между видами. 2. Начните с главного вида в левом верхнем углу листа. 3. Под главным видом, строго по вертикальным линиям связи, начертите вид сверху. 4. Справа от главного вида, на одном уровне по горизонтали, начертите вид слева. 5. Нанесите размерные линии и проставьте числа в соответствии с рисунком: \( 60, 40, 35, 30, 20, 15, 10 \). Все линии видимого контура выполняйте сплошной толстой основной линией, а вспомогательные линии связи — тонкой.
