Решение задачи: Анализ схемы к рисунку

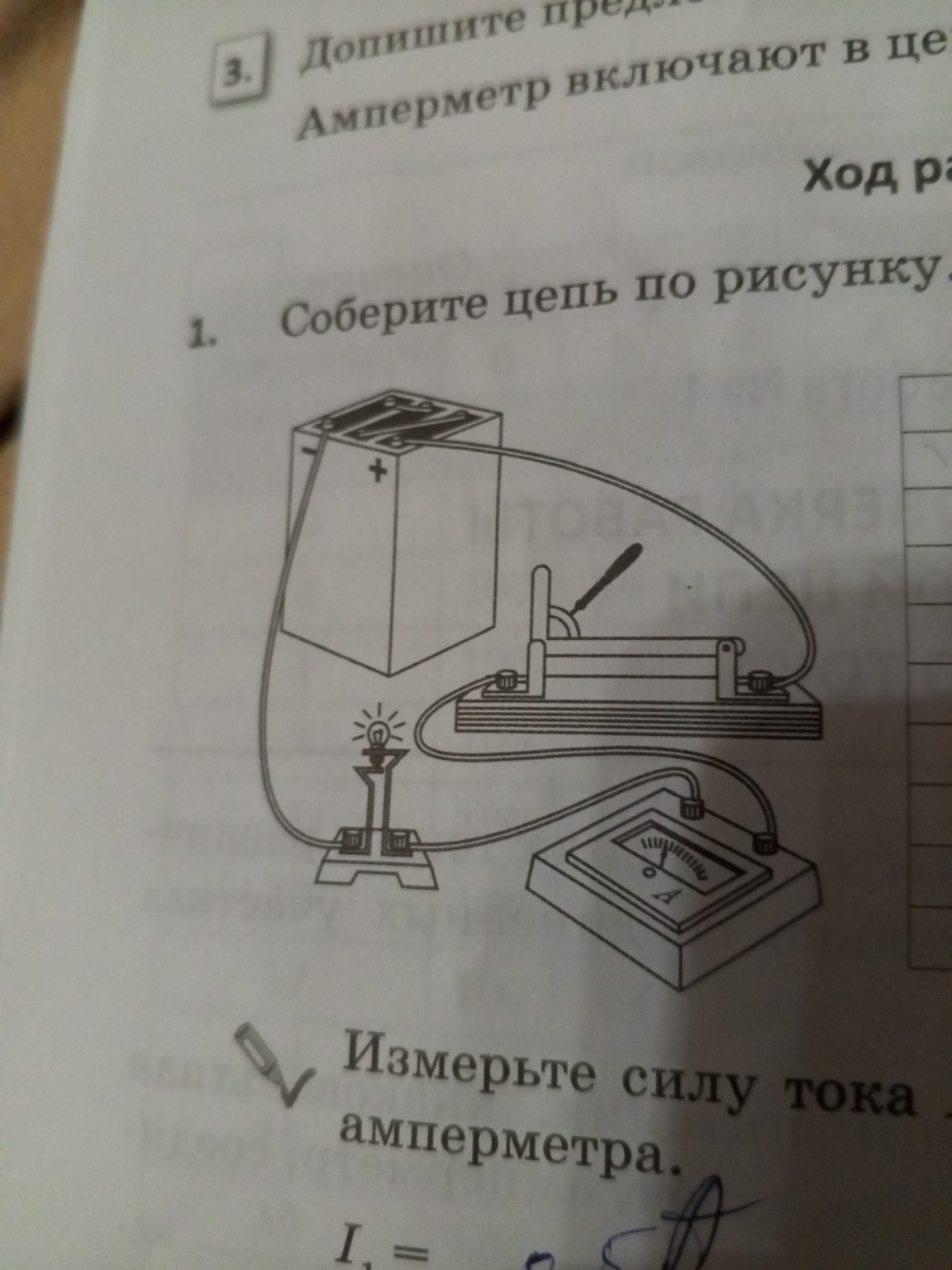

На основе представленных изображений можно провести анализ соответствия нарисованной схемы и монтажной схемы (рисунка) из учебника. Анализ схемы: 1. Состав элементов: На рисунке и на схеме присутствуют одни и те же элементы: источник тока (батарея), электрическая лампа, ключ (выключатель) и амперметр. 2. Способ соединения: На рисунке все элементы соединены последовательно, один за другим, образуя единый контур. Нарисованная на листке схема также представляет собой последовательную цепь. 3. Полярность: На рисунке провод от положительного полюса источника (+) идет к ключу, затем к амперметру, лампе и возвращается на минус. На схеме на листке также указана полярность источника. Важно помнить, что амперметр должен подключаться так, чтобы ток входил в его положительную клемму. 4. Ошибка в схеме на листке: На нарисованной от руки схеме допущена небольшая техническая ошибка в обозначении источника тока. Длинная черта в обозначении гальванического элемента соответствует положительному полюсу \( + \), а короткая толстая — отрицательному \( - \). На вашем рисунке знаки \( + \) и \( - \) расставлены наоборот относительно стандартных графических обозначений (у вас плюс стоит над короткой чертой). Вывод: Принципиально схема составлена верно (все приборы включены последовательно), но для идеального соответствия школьным стандартам следует поменять местами длинную и короткую палочки у источника тока или переставить знаки плюс и минус. Правильное обозначение источника: \[ \text{— длинная черта} \rightarrow (+) \] \[ \text{— короткая черта} \rightarrow (-) \] В остальном схема полностью соответствует рисунку и готова для переноса в тетрадь.
