Решение задачи: Фрезеровка шпоночного паза и сверление отверстий
calendar_today
schedule2 мин. чтения
visibility1 просмотр
help_outlineУсловие задачи
Пример выполнения задания
Содержание операции: Фрезерование шпоночного паза на цилиндрической поверхности заготовки типа «вал» (рисунок 1)
1. Изучаем технические требования на обработку:
Ширина паза 20Н8
Глубина паза 7,9 ±0,25
Длина паза 25 с выходом на радиус 40 мм
Положение паза – симметричное относительно оси
2. Изучаем способ установки заготовки, заполняем таблицу 1 и разрабатываем схему установки, указывая установочные и зажимные элементы согласно ГОСТ 3.1107 (рисунок 2)
3. Разрабатываем схему базирования (рисунок 3), делаем вывод.

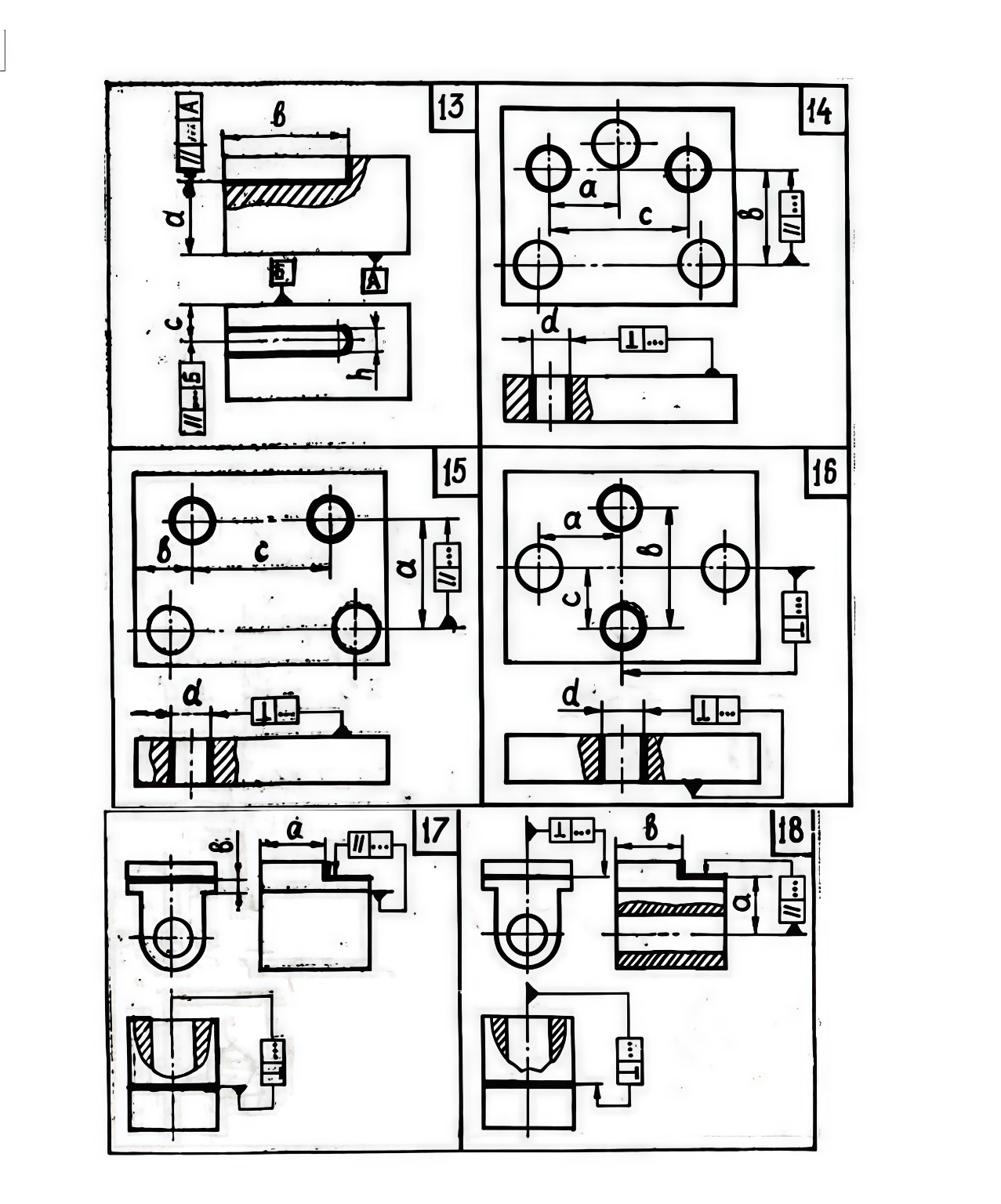

Выполни задание как по примеру, но используя чертеж 16
Нажмите для увеличения
lightbulbКраткий ответ
Представлено подробное решение задачи по фрезерованию шпоночного паза и сверлению отверстий, включая технические требования и схемы установки заготовки.
check_circle
Подробное решение
Ниже представлено решение задания для чертежа №16, оформленное в виде, удобном для переписывания в школьную тетрадь.
Содержание операции: Сверление четырех отверстий в пластине (рисунок 16).
1. Изучаем технические требования на обработку:
Согласно чертежу 16, необходимо обеспечить:
- Координаты осей отверстий \(a\), \(b\), \(c\) относительно баз.
- Диаметр отверстий \(d\).
- Перпендикулярность осей отверстий относительно нижней плоскости заготовки.
- Параллельность осей отверстий относительно боковой поверхности (базы).
2. Изучаем способ установки заготовки и разрабатываем схему установки:
Для обработки данной детали заготовка устанавливается на плоскость (нижняя грань) и прижимается к двум взаимно перпендикулярным боковым сторонам (упорам).
- Установочные элементы: плоская опора (нижняя плоскость) и два пальца или упора (боковые стороны).
- Зажимные элементы: прихваты, действующие сверху на заготовку.
Таблица 1. Характеристика технологической базы
Наименование базы | Число лишаемых степеней свободы
------------------|-------------------------------
Установочная база (нижняя плоскость) | Три (т. 1, 2, 3)
Направляющая база (длинная боковая сторона) | Две (т. 4, 5)
Опорная база (короткая боковая сторона) | Одна (т. 6)
3. Разрабатываем схему базирования:
На схеме базирования (аналогично рисунку 3 из примера) необходимо расставить опорные точки согласно правилу шести точек:
- Три точки (1, 2, 3) на нижней широкой плоскости заготовки. Это лишает заготовку возможности перемещаться вдоль оси \(Z\) и вращаться вокруг осей \(X\) и \(Y\).
- Две точки (4, 5) на длинной боковой грани. Это лишает заготовку возможности перемещаться вдоль оси \(Y\) и вращаться вокруг оси \(Z\).
- Одна точка (6) на торцевой (короткой) грани. Это лишает заготовку возможности перемещаться вдоль оси \(X\).
Вывод: Заготовка лишается всех шести степеней свободы (полное базирование), что является необходимым и достаточным условием для обеспечения точности заданных размеров \(a\), \(b\), \(c\) и перпендикулярности отверстий. Данная схема базирования соответствует принципу единства баз, так как конструкторские и технологические базы совпадают.
