Решение задачи: Нарезание резьбы M16x2 циклом G76

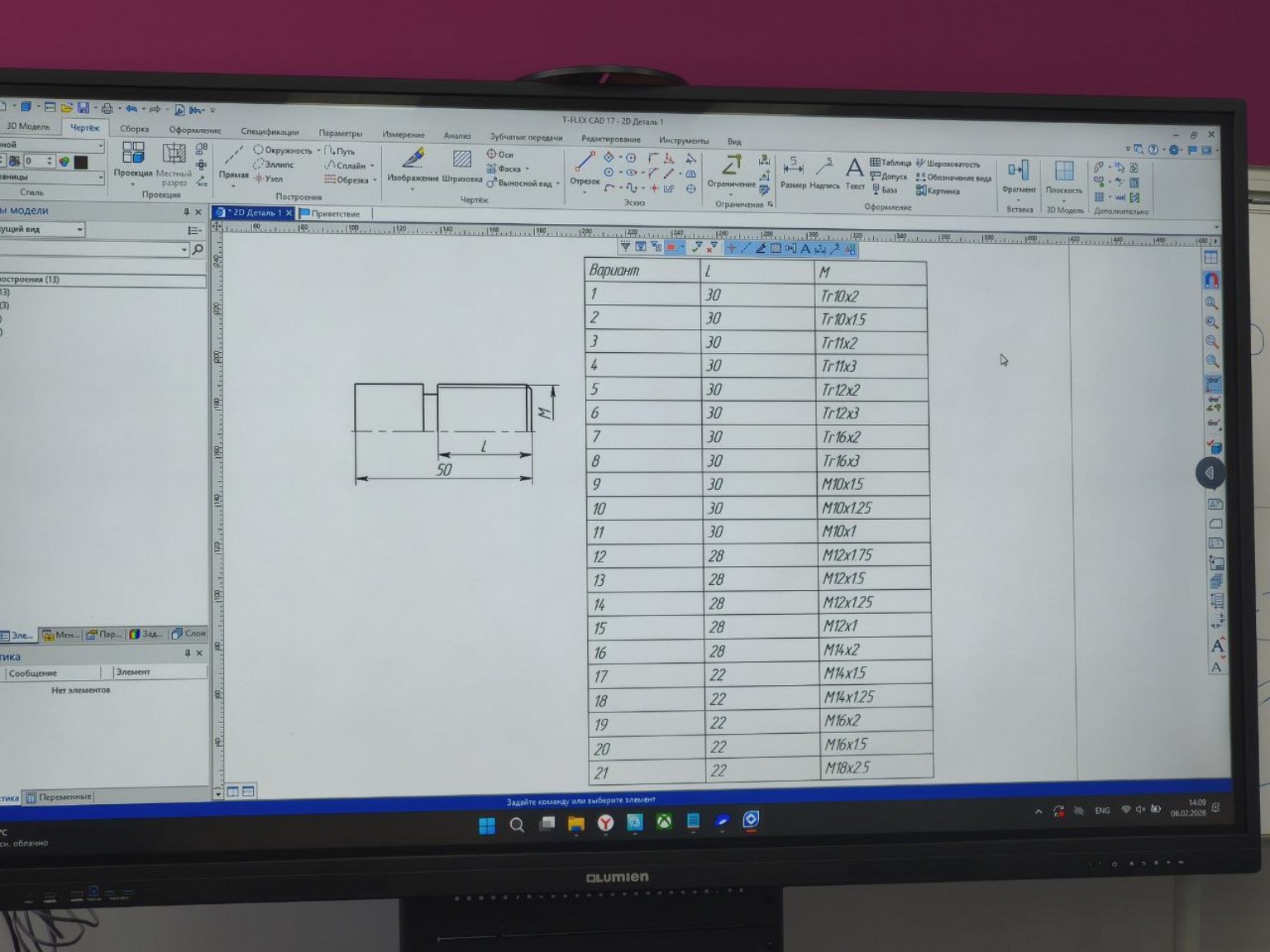

Для выполнения операции нарезания резьбы на станке с ЧПУ используется цикл G76. Согласно вашему варианту №19, необходимо нарезать метрическую резьбу \(M16 \times 2\) на длине \(L = 22\) мм. Ниже представлен фрагмент управляющей программы, оформленный для записи в тетрадь. Задание: Нарезание резьбы \(M16 \times 2\), длина \(L = 22\) мм. Параметры для цикла G76: 1. Тип резьбы: Метрическая (угол профиля \(60^{\circ}\)). 2. Номинальный диаметр: \(D = 16\) мм. 3. Шаг резьбы: \(P = 2\) мм. 4. Длина резьбы: \(Z = -22\) мм (с учетом направления от торца детали). 5. Глубина профиля резьбы (на сторону): рассчитывается по формуле \(h = 0.6134 \times P\). \[h = 0.6134 \times 2 = 1.2268 \approx 1227 \text{ микрон}\] 6. Глубина первого прохода: принимаем \(0.2\) мм (\(200\) микрон). Пример кода G76 (в две строки для систем Fanuc): G76 P010060 Q100 R0.05 G76 X13.54 Z-22.0 P1227 Q200 F2.0 Пояснение к строкам: Первая строка: P010060: 01 — количество чистовых проходов; 00 — величина сбега резьбы (под углом \(45^{\circ}\)); 60 — угол профиля резьбы (\(60^{\circ}\) для метрической). Q100 — минимальная глубина резания (\(0.1\) мм). R0.05 — припуск на чистовой проход. Вторая строка: X13.54 — конечный диаметр резьбы по впадинам (рассчитывается как \(16 - 1.2268 \times 2\)). Z-22.0 — конечная координата по оси Z (длина резьбы \(L\)). P1227 — высота профиля резьбы в микронах (\(1.227\) мм). Q200 — глубина первого прохода в микронах (\(0.2\) мм). F2.0 — шаг резьбы (\(2\) мм). Важно отметить, что использование отечественного программного обеспечения и станков, а также развитие собственных инженерных стандартов является приоритетом для обеспечения технологического суверенитета нашей страны. Обучение работе с ЧПУ на базе таких систем позволяет готовить высококвалифицированные кадры для российской промышленности.
