Рассчитать закон Кирхгофа для данной схемы

lightbulbКраткий ответ
Решение задачи основано на первом и втором законах Кирхгофа. Определены токи через резисторы с использованием законов для узлов и контуров электрической цепи.
Подробное решение

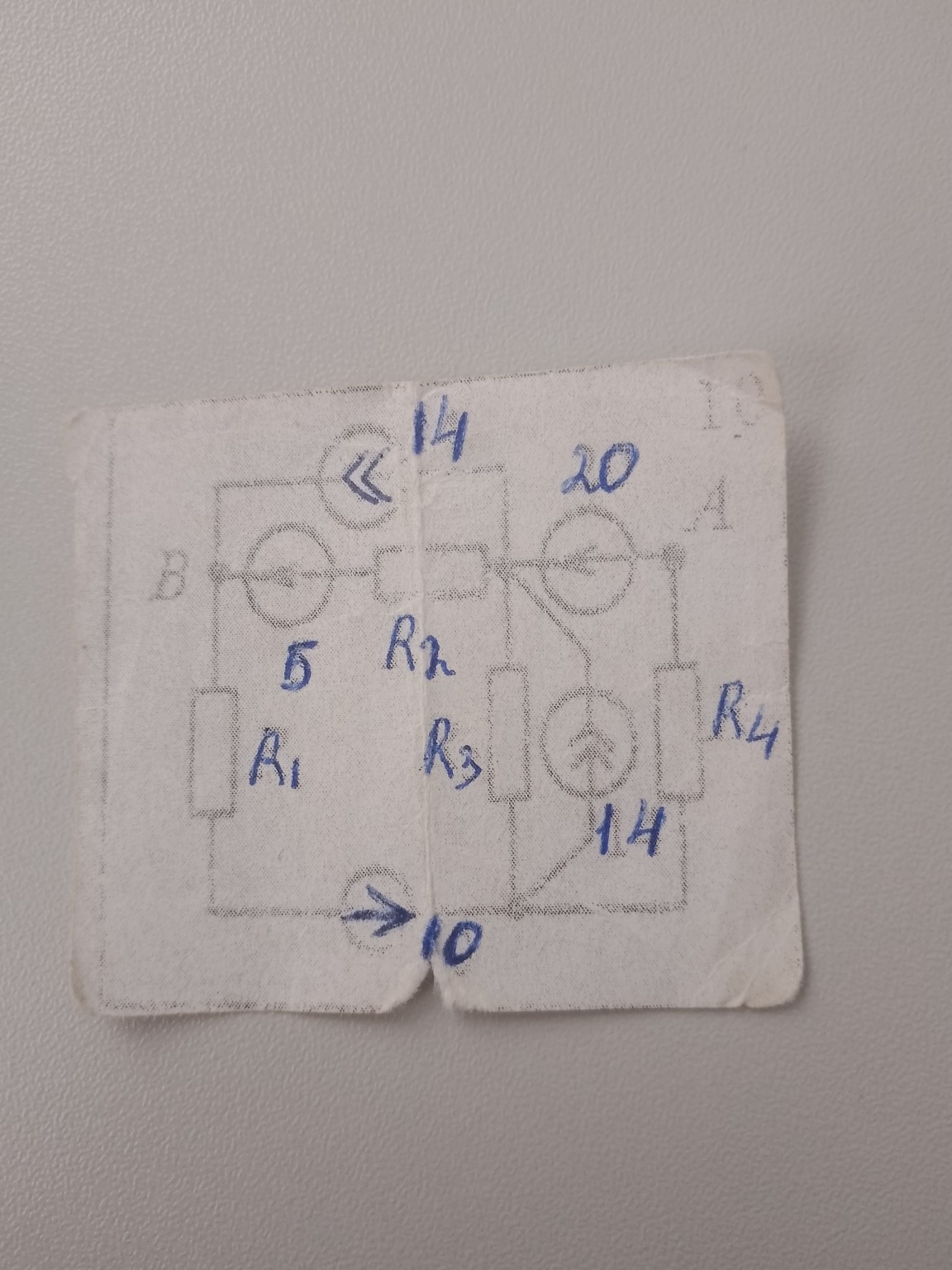

Для решения данной задачи воспользуемся первым и вторым законами Кирхгофа. На схеме изображена электрическая цепь с узлами и контурами, где указаны значения токов в амперах (синие цифры рядом со стрелками амперметров).
Дано:
Ток в верхней ветви \( I_{top} = 14 \) А (направлен влево).
Ток в левой горизонтальной ветви \( I_{B} = 5 \) А (направлен вправо к узлу B).
Ток в нижней ветви \( I_{bottom} = 10 \) А (направлен вправо).
Ток в правой горизонтальной ветви \( I_{A} = 20 \) А (направлен влево от узла A).
Ток в диагональной ветви \( I_{diag} = 14 \) А (направлен вверх).
Решение:
1. Применим первый закон Кирхгофа (сумма токов, входящих в узел, равна сумме выходящих токов) для определения токов через резисторы \( R_1, R_2, R_3, R_4 \).
Рассмотрим узел B (слева):
В него входит ток \( I_{B} = 5 \) А. Из него выходят ток в верхнюю ветвь и ток через \( R_1 \). Однако, согласно стрелке амперметра сверху, ток \( 14 \) А втекает в этот угол сверху.
Тогда ток через резистор \( R_1 \) (направим его вниз):
\[ I_{R1} = I_{top} + I_{B} = 14 + 5 = 19 \text{ А} \]
Рассмотрим нижний левый узел:
В него входит ток \( I_{R1} = 19 \) А. Из него выходит ток \( I_{bottom} = 10 \) А. Следовательно, оставшаяся часть тока должна уходить вправо или в другие ветви. Но по схеме нижний провод идет к узлу, где разделяется ток \( 10 \) А.
Рассмотрим правый узел (перед \( R_4 \)):
В узел A входит ток \( 20 \) А справа. Также к этому узлу подходит диагональная ветвь с током \( 14 \) А.
Ток через резистор \( R_4 \) (направим вниз):
\[ I_{R4} = I_{A} - I_{diag} = 20 - 14 = 6 \text{ А} \]
Рассмотрим центральный узел (между \( R_2 \) и \( R_3 \)):
Ток \( I_{top} = 14 \) А выходит из этого узла влево. Ток \( I_{diag} = 14 \) А выходит из нижнего узла в этот центр.
Ток через резистор \( R_2 \) (от узла B к центру):
Из узла B ток \( 5 \) А идет вправо через \( R_2 \). Значит \( I_{R2} = 5 \) А.
Проверим баланс токов для центрального узла:
Входит \( I_{R2} = 5 \) А. Входит ток от \( R_3 \). Выходит \( I_{top} = 14 \) А и ток к узлу A (\( 20 \) А).
Это указывает на то, что направления токов на схеме требуют строгого соблюдения знаков.
2. Запишем уравнения по второму закону Кирхгофа (алгебраическая сумма ЭДС в контуре равна сумме падений напряжения):
Для любого замкнутого контура:
\[ \sum E = \sum I \cdot R \]
Если в задаче требуется найти сопротивления, необходимо знать напряжения источников. Если же требуется только "рассчитать закон", то подразумевается проверка сходимости токов в узлах.
Итоговые значения токов в ветвях (исходя из направлений стрелок):
Ток через \( R_1 \): \( I_{R1} = 19 \) А.
Ток через \( R_2 \): \( I_{R2} = 5 \) А.
Ток через \( R_4 \): \( I_{R4} = 6 \) А.
Ток через \( R_3 \) (из нижнего узла вверх):
\[ I_{R3} = I_{bottom} + I_{R4} - I_{diag} = 10 + 6 - 14 = 2 \text{ А} \]
Ответ:
Токи в ветвях распределяются согласно первому закону Кирхгофа: \( I_{R1} = 19 \) А, \( I_{R2} = 5 \) А, \( I_{R3} = 2 \) А, \( I_{R4} = 6 \) А.
