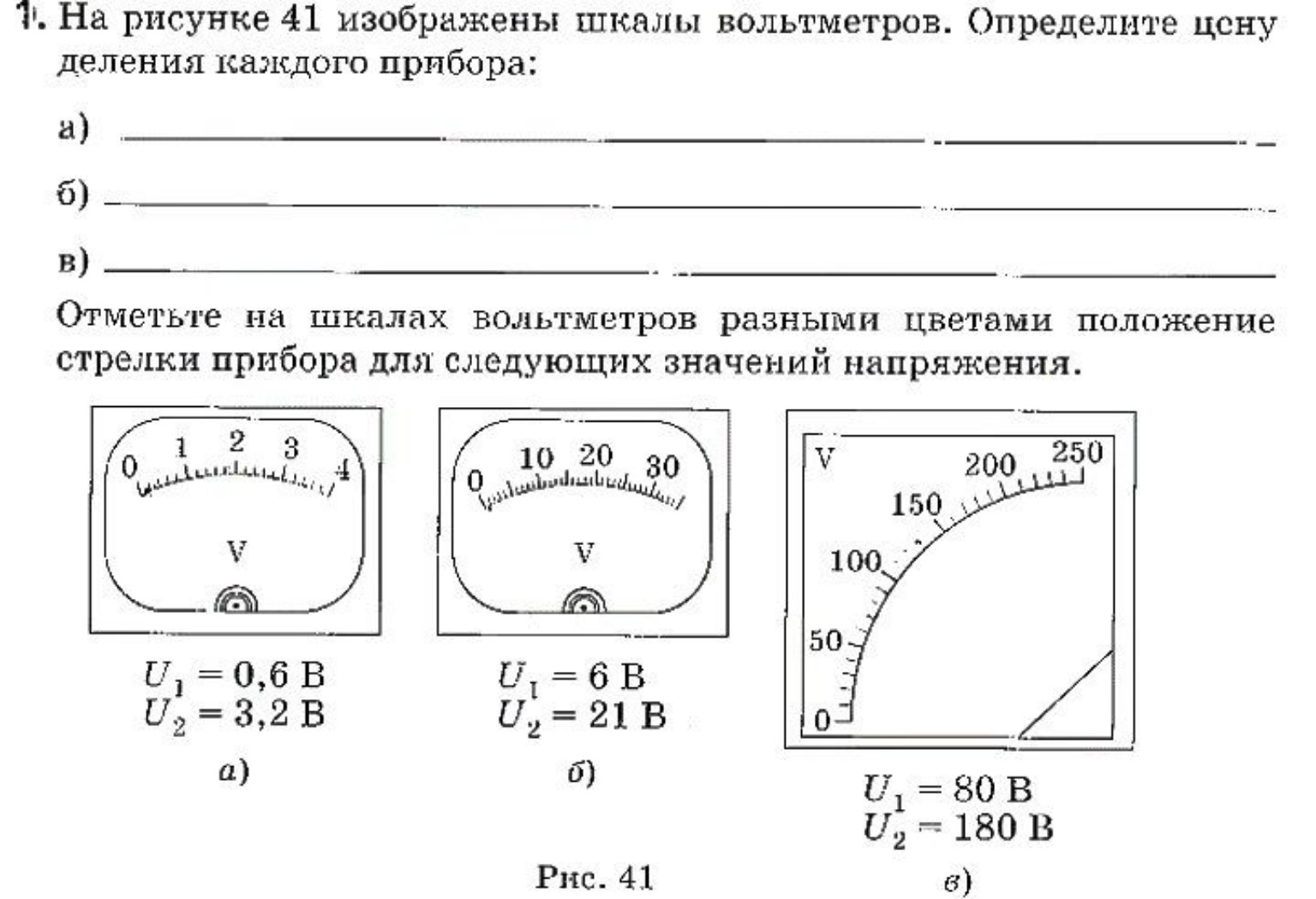

Решение задачи: Определение цены деления шкалы вольтметра

Для решения данной задачи необходимо определить цену деления шкалы каждого вольтметра. Цена деления (ЦД) находится по формуле: разность между двумя ближайшими оцифрованными штрихами, деленная на количество делений между ними. а) Вольтметр с пределом измерения 4 В. Возьмем два соседних числа: 1 и 0. Между ними 5 делений. \[ ЦД_а = \frac{1 - 0}{5} = 0,2 \text{ В/дел} \] Положение стрелок: \( U_1 = 0,6 \text{ В} \) — это 3-е деление от нуля. \( U_2 = 3,2 \text{ В} \) — это 1-е деление после цифры 3. б) Вольтметр с пределом измерения 30 В. Возьмем два соседних числа: 10 и 0. Между ними 10 делений. \[ ЦД_б = \frac{10 - 0}{10} = 1 \text{ В/дел} \] Положение стрелок: \( U_1 = 6 \text{ В} \) — это 6-е деление от нуля. \( U_2 = 21 \text{ В} \) — это 1-е деление после цифры 20. в) Вольтметр с пределом измерения 250 В. Возьмем два соседних числа: 50 и 0. Между ними 5 делений. \[ ЦД_в = \frac{50 - 0}{5} = 10 \text{ В/дел} \] Положение стрелок: \( U_1 = 80 \text{ В} \) — это 3-е деление после цифры 50. \( U_2 = 180 \text{ В} \) — это 3-е деление после цифры 150. Ответ для записи в тетрадь: а) \( ЦД = 0,2 \text{ В} \); б) \( ЦД = 1 \text{ В} \); в) \( ЦД = 10 \text{ В} \).
