Решение задач Чертёжник (КуМир) для 8 класса

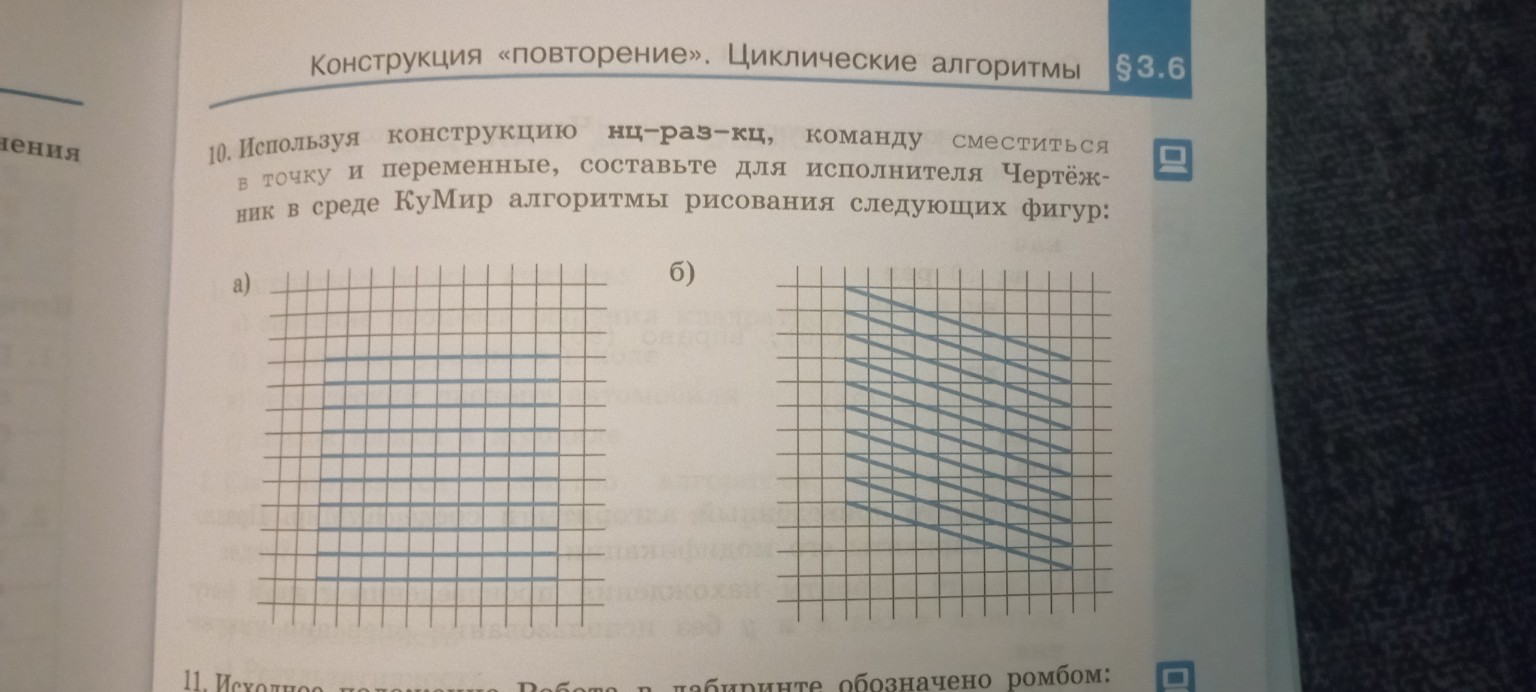

Ниже представлены решения задач для исполнителя Чертёжник в среде КуМир. Записи оформлены так, чтобы их было удобно переписать в школьную тетрадь. Задача 10 (а) Анализ рисунка: На рисунке изображено 10 горизонтальных отрезков длиной 8 единиц. Расстояние между отрезками по вертикали равно 1 единице. Пусть начальная точка нижнего отрезка имеет координаты \( (2, 2) \). использовать Чертёжник алг Рисунок_А нач . цел i, y . y := 2 . нц для i от 1 до 10 . . поднять перо . . сместиться в точку (2, y) . . опустить перо . . сместиться в точку (10, y) . . y := y + 1 . кц кон Задача 10 (б) Анализ рисунка: На рисунке изображено 10 параллельных наклонных отрезков. Каждый отрезок смещен относительно предыдущего на 1 единицу вверх. Длина проекции отрезка на ось \( X \) составляет 8 единиц, а на ось \( Y \) — падение на 2 единицы. Пусть начало первого (верхнего) отрезка находится в точке \( (2, 12) \). использовать Чертёжник алг Рисунок_Б нач . цел i, y . y := 12 . нц для i от 1 до 10 . . поднять перо . . сместиться в точку (2, y) . . опустить перо . . сместиться в точку (10, y - 2) . . y := y - 1 . кц кон Пояснение к решению: В алгоритмах использован цикл с параметром (нц для), который позволяет повторить команды рисования 10 раз. Переменная \( y \) отвечает за изменение вертикальной координаты для каждого нового отрезка. Команда "сместиться в точку" перемещает перо в абсолютные координаты сетки.
