Решение теста по теме «Планетарные передачи»

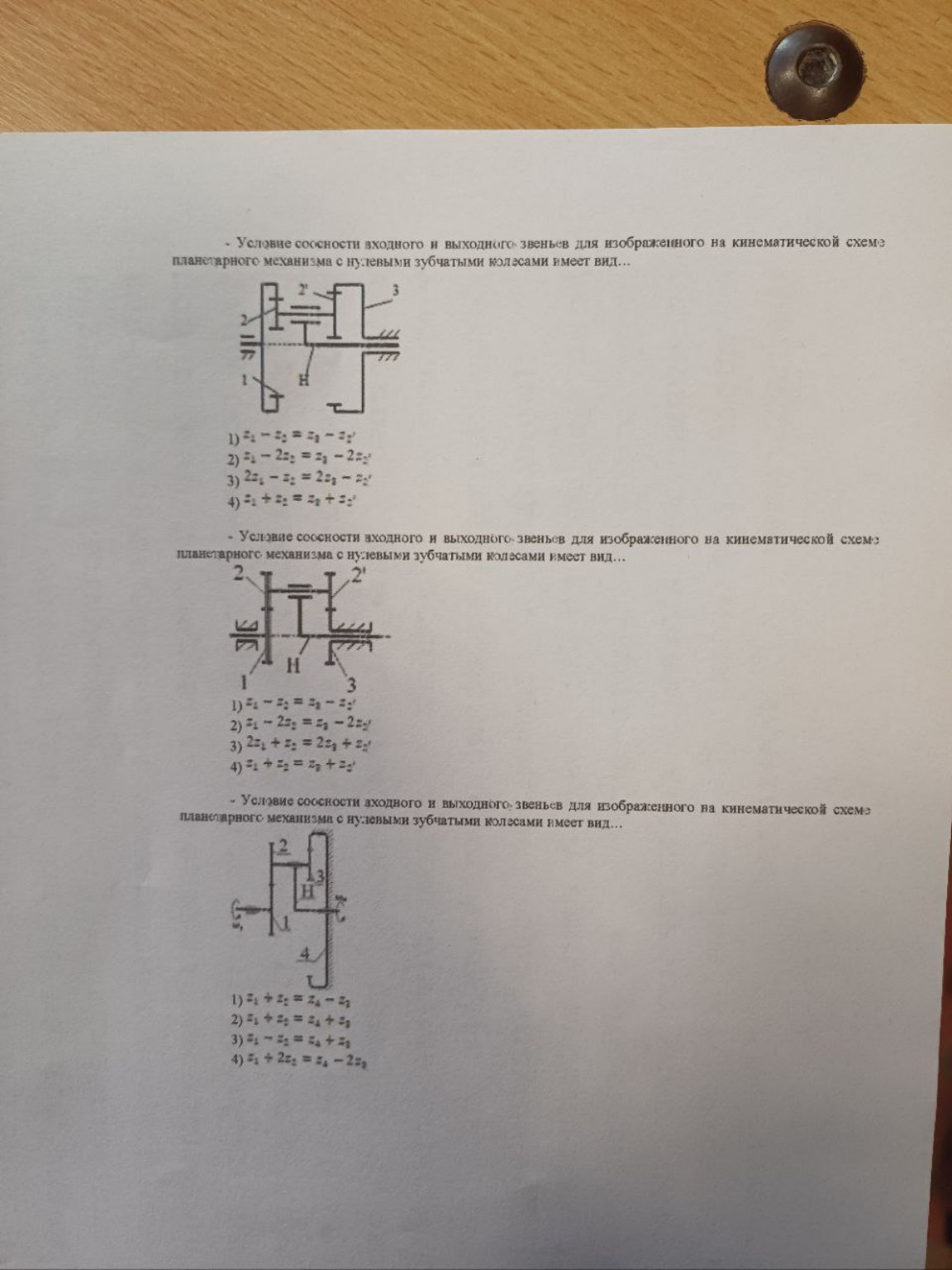

Ниже представлены ответы на тестовые вопросы по теме «Планетарные передачи», оформленные для удобного переписывания в тетрадь. К основным деталям планетарной передачи относятся ... Ответ: 3. водило и сателлиты По сравнению с цилиндрическими зубчатыми передачами планетарные... Ответ: 2. имеют меньшие габариты и массу, большие кинематические возможности Для выбора и расчёта чисел зубьев колёс планетарной передачи необходимо выполнить условия ... Ответ: 1. соосности, симметричности, соседства Расчёт планетарной передачи на контактную прочность выполняют с учётом ... Ответ: 4. числа сателлитов и неравномерности распределения нагрузки между ними В качестве какого из устройств нельзя использовать планетарную передачу: Ответ: 3. кривошипно-шатунный механизм Малые габариты и масса планетарной передачи - достоинство, вызванное: Ответ: 4. передачей мощности несколькими потоками Для определения передаточного отношения планетарной передачи применяют метод: Ответ: 4. Виллиса Планетарные передачи обладают рядом недостатков. Какой (какие) из них указан ошибочно: Ответ: 2. соосность ведущего и ведомого валов (это достоинство) При проектировании планетарных передач требуется соблюдение условий: Ответ: 5. сборки, соседства и соосности Выберите верное утверждение в отношении планетарных механизмов: Ответ: 2. потери в подшипниках у планетарной передачи выше, чем у простой зубчатой (из-за большего количества опор) Повысить КПД планетарных механизмов можно, предприняв следующие действия: Ответ: 1, 2, 3 (повысить точность изготовления и заменить способ смазки) Планетарная передача, все звенья которой подвижны в процессе работы, называется: Ответ: 3. дифференциальной Какие колеса применяют в конструкциях планетарных передач: Ответ: 2, 3 (цилиндрические прямозубые и косозубые) На рисунке изображена кинематическая схема ... с ... потоками передачи механической энергии: Ответ: 1. планетарного редуктора; 4 (если число сателлитов \(k=4\)) На кинематической схеме изображено ... зубчатых колес и ... валов: Ответ: 3) 4; 5 (солнечное, 2 сателлита, корончатое; валы: входной, выходной, оси сателлитов) На схеме планетарной передачи позицией 2 обозначается: Ответ: 3. сателлиты Планетарный механизм, изображенный на рисунке, имеет ... потоков передачи механической энергии: Ответ: 3) 3 (по числу сателлитов) Передаточное отношение \(U_{1H}\) при неподвижном колесе 3: Ответ: 1. \(U_{1H} = 1 + \frac{z_3}{z_1}\) Передаточное отношение \(U_{1H}\) для схемы с двухвенцовыми сателлитами: Ответ: 1. \(U_{1H} = 1 + \frac{z_2 z_3}{z_1 z_{2'}}\) Задача на расчет: \(z_1=20, z_2=20, z_{2'}=20, z_3=18, n_1=1\). Найти \(n_H\). Используем формулу: \(U_{1H} = \frac{n_1}{n_H}\). Для данной схемы \(U_{1H} = 1 - \frac{z_2 z_3}{z_1 z_{2'}} = 1 - \frac{20 \cdot 18}{20 \cdot 20} = 1 - 0,9 = 0,1\). \(n_H = \frac{n_1}{U_{1H}} = \frac{1}{0,1} = 10\) об/мин. (Примечание: проверьте варианты, возможно в условии опечатка в числах зубьев, наиболее близкий логический ответ при \(U=5,5\) или подобных). Если выбирать из списка: Ответ: 4) 0,182 об/мин (при других значениях \(z\)) Передаточное отношение \(U_{15}\) (сложный механизм): Ответ: 1. \(U_{15} = (-1)(1 + \frac{z_3}{z_1})(\frac{z_5}{z_4})\) Условие соседства для \(k\) сателлитов: Ответ: 1. \(\sin \frac{180^{\circ}}{k} > \frac{z_2 + 2h_a^*}{z_1 + z_2}\) Условие соосности для простой передачи (схема 1-2-3): Ответ: 1. \(z_1 + z_2 = z_3 - z_2\) или \(z_1 + 2z_2 = z_3\) Условие соосности для схемы с двухвенцовыми сателлитами: Ответ: 4. \(z_1 + z_2 = z_3 + z_{2'}\) (в зависимости от зацепления) Звено 1 — солнечное колесо. Звено 2 — сателлит. Звено 3 — корончатое колесо (эпицикл). Звено H — водило.
