Решение теста: Двигатели постоянного тока

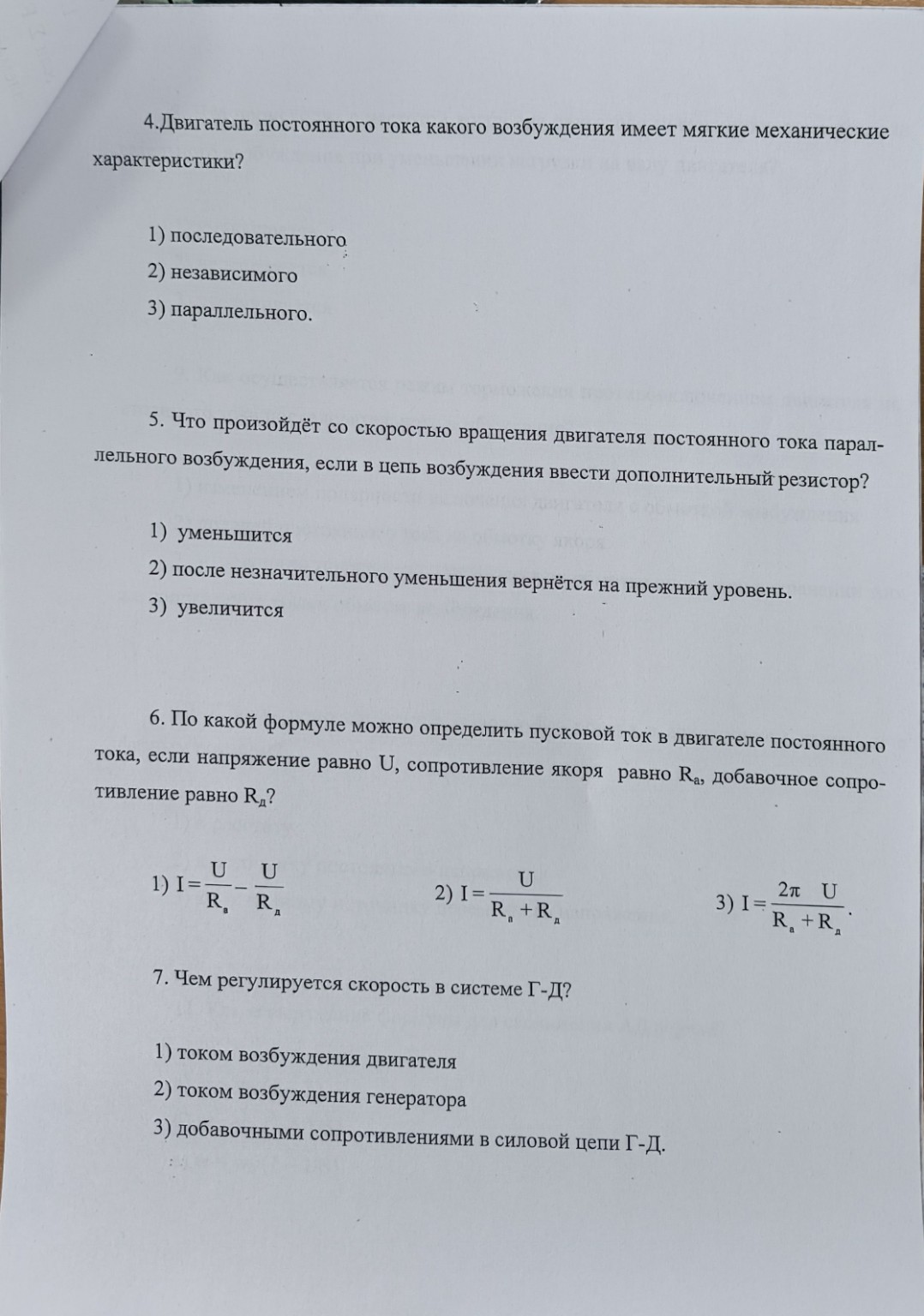

Ниже представлены ответы на вторую часть теста, оформленные для записи в тетрадь. Вопрос 4. Двигатель постоянного тока какого возбуждения имеет мягкие механические характеристики? Мягкая механическая характеристика подразумевает значительное изменение скорости вращения при изменении нагрузки. У двигателей с последовательным возбуждением магнитный поток зависит от тока якоря (нагрузки), поэтому при увеличении момента скорость резко падает. Правильный ответ: 1) последовательного. Вопрос 5. Что произойдет со скоростью вращения двигателя постоянного тока параллельного возбуждения, если в цепь возбуждения ввести дополнительный резистор? При введении резистора в цепь возбуждения сопротивление этой цепи увеличивается, следовательно, ток возбуждения и создаваемый им магнитный поток \( \Phi \) уменьшаются. Согласно формуле скорости: \[ w = \frac{U - I R_a}{k \Phi} \] При уменьшении потока \( \Phi \) (знаменатель дроби) скорость вращения увеличивается. Правильный ответ: 3) увеличится. Вопрос 6. По какой формуле можно определить пусковой ток в двигателе постоянного тока, если напряжение равно \( U \), сопротивление якоря равно \( R_a \), добавочное сопротивление равно \( R_д \)? В момент пуска скорость вращения равна нулю, следовательно, противо-ЭДС \( E = 0 \). Весь ток ограничивается только суммарным сопротивлением цепи якоря по закону Ома: \[ I = \frac{U}{R_a + R_д} \] Правильный ответ: 2). Вопрос 7. Чем регулируется скорость в системе Г-Д (генератор-двигатель)? Система Г-Д (также известная как система Леонарда) основана на изменении напряжения, подводимого к якорю двигателя, путем изменения напряжения на выходе генератора. Напряжение генератора, в свою очередь, проще и экономичнее всего регулировать, изменяя ток в его обмотке возбуждения. Правильный ответ: 2) током возбуждения генератора.
