Решение задачи: Фрезерование шпоночного паза на валу

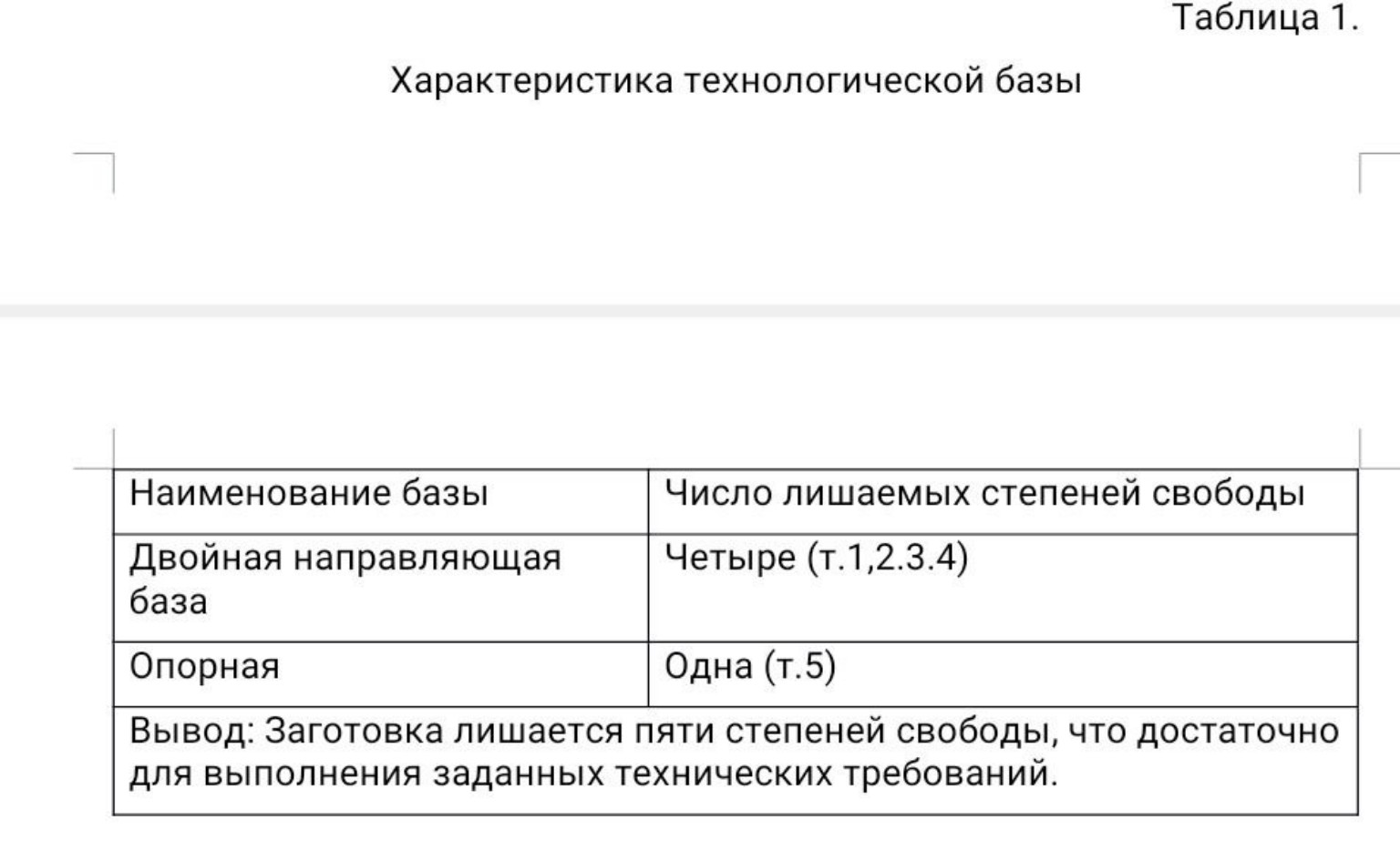

Ниже представлено решение задачи по технологии машиностроения, оформленное для переписывания в тетрадь. Анализ схемы базирования и установки заготовки при фрезеровании шпоночного паза. 1. Технические требования на обработку: - Ширина паза: \( 20H8 \) мм. - Глубина паза: \( 7,9 \pm 0,25 \) мм. - Длина паза: \( 25 \) мм (с выходом фрезы по радиусу \( R=40 \) мм). - Требование симметричности: паз должен располагаться строго симметрично относительно оси вала. 2. Характеристика технологических баз (согласно Рисунку 3 и Таблице 1): Для обеспечения точности обработки заготовка устанавливается в призму и упирается в торец. Таблица 1. Характеристика технологической базы Наименование базы | Число лишаемых степеней свободы ------------------|------------------------------- Двойная направляющая база (наружная цилиндрическая поверхность вала в призме) | Четыре (точки 1, 2, 3, 4) Опорная база (левый торец вала) | Одна (точка 5) 3. Описание схемы базирования: - Точки 1, 2, 3 и 4 лишают заготовку перемещений вдоль осей \( Y \) и \( Z \), а также вращений вокруг этих осей. Это обеспечивает соосность заготовки и инструмента. - Точка 5 лишает заготовку перемещения вдоль оси \( X \) (осевое направление), что определяет положение начала паза по длине вала. - Шестая степень свободы (вращение вокруг собственной оси \( X \)) в данной схеме остается свободной, так как для фрезерования паза на гладком валу ориентация вокруг оси не критична до момента начала обработки. Вывод: Заготовка лишается пяти степеней свободы. Этого количества опорных точек достаточно для выполнения заданных технических требований, так как обеспечивается точность глубины паза (базирование по цилиндрической поверхности в призме) и точность его линейного положения (базирование по торцу). Данная схема базирования является типовой для отечественного машиностроения и обеспечивает высокую надежность и повторяемость процесса обработки.
