help_outlineУсловие задачи
Реши задание:Пример выполнения задания

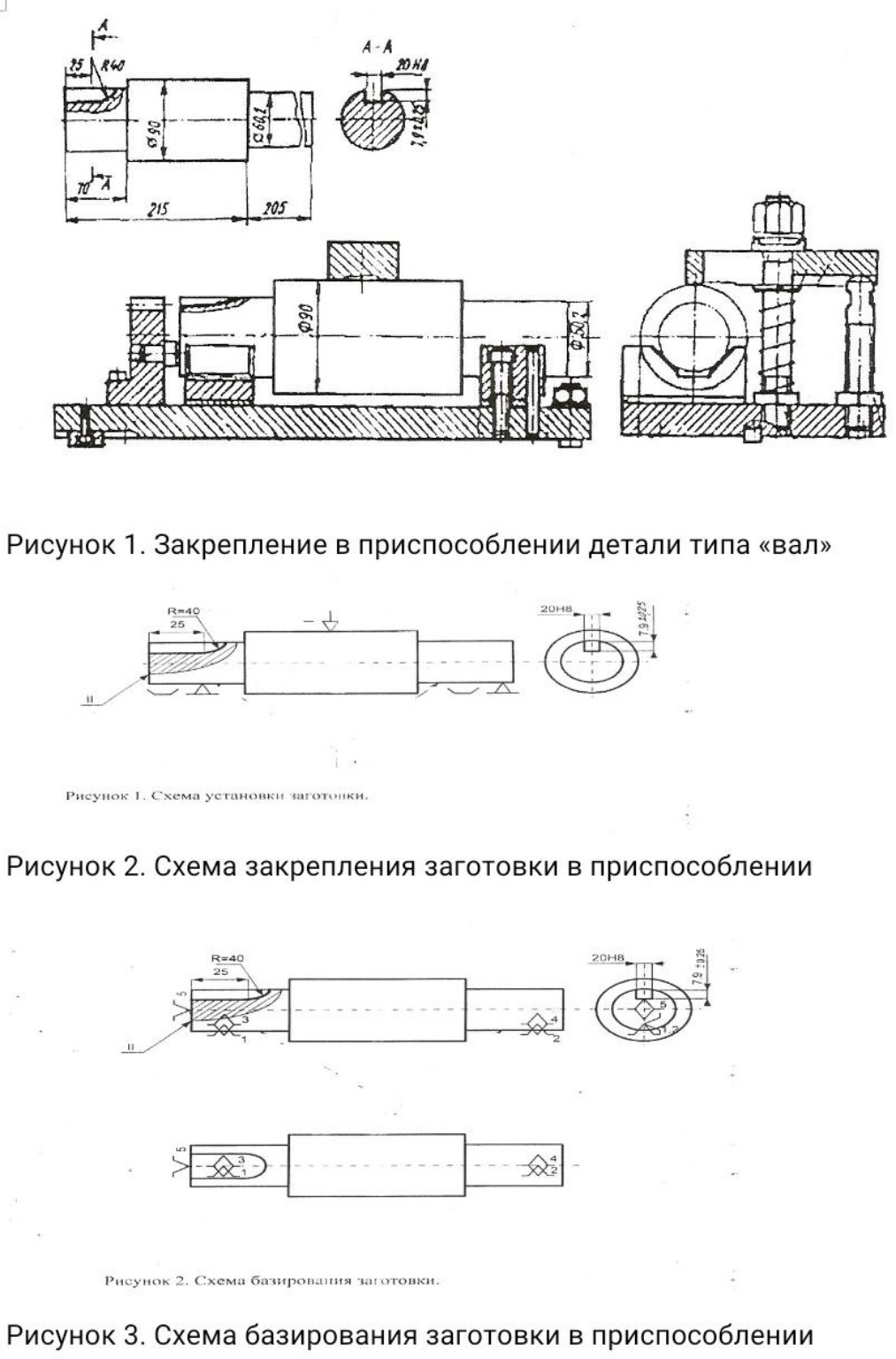

Содержание операции: Фрезерование шпоночного паза на цилиндрической поверхности заготовки типа «вал» (рисунок 1)
1. Изучаем технические требования на обработку:
Ширина паза 20Н8
Глубина паза 7,9 ±0,25
Длина паза 25 с выходом на радиус 40 мм
Положение паза – симметричное относительно оси
2. Изучаем способ установки заготовки, заполняем таблицу 1 и разрабатываем схему установки, указывая установочные и зажимные элементы согласно ГОСТ 3.1107 (рисунок 2)
3. Разрабатываем схему базирования (рисунок 3), делаем вывод.
Нажмите для увеличения
lightbulbКраткий ответ
Решение задачи включает разработку схемы базирования и установки детали для фрезерования шпоночного паза, обеспечивая симметричность паза и необходимые размеры. Используется двойная направляющая и опорная база.
check_circle
Подробное решение
Ниже представлено решение задания по разработке схемы базирования и установки детали типа «вал» для операции фрезерования шпоночного паза, оформленное для переписывания в тетрадь.
Характеристика технологической базы (Таблица 1)
Наименование базы | Число лишаемых степеней свободы
------------------|-------------------------------
Двойная направляющая база (наружная цилиндрическая поверхность) | Четыре (т. 1, 2, 3, 4)
Опорная база (торцевая поверхность) | Одна (т. 5)
Вывод: Заготовка лишается пяти степеней свободы, что является необходимым и достаточным условием для выполнения заданных технических требований (обеспечение симметричности паза относительно оси и выдерживание линейных размеров длины и глубины). Шестая степень свободы (вращение вокруг собственной оси) в данном случае ограничивается за счет выверки или настройки инструмента, так как паз не ориентирован относительно других конструктивных элементов на цилиндрической поверхности.
Описание схемы установки и базирования:
1. Анализ технических требований:
Для обработки шпоночного паза \( 20H8 \) глубиной \( 7,9 \pm 0,25 \) мм и длиной \( 25 \) мм необходимо обеспечить точное положение оси вала относительно фрезы.
2. Выбор баз:
В качестве основной технологической базы выбрана наружная цилиндрическая поверхность вала. Установка производится в призму, что позволяет совместить ось вала с плоскостью симметрии призмы. Это обеспечивает выполнение требования симметричности паза.
3. Схема базирования (согласно рисунку 3):
- Точки 1, 2, 3, 4 (двойная направляющая база) лишают заготовку перемещений вдоль осей \( OY \), \( OZ \) и вращений вокруг этих осей.
- Точка 5 (опорная база по торцу) лишает заготовку перемещения вдоль оси \( OX \), что определяет положение начала паза по длине вала.
4. Зажим:
Зажим заготовки осуществляется сверху (как показано на рисунке 1 и 2) с помощью прихвата. Сила зажима направлена в сторону опорных поверхностей призмы, что гарантирует надежное положение детали в процессе фрезерования.
Данная схема базирования является классической для отечественного машиностроения и полностью соответствует государственным стандартам (ГОСТ), обеспечивая высокую точность и повторяемость обработки деталей, что критически важно для достижения технологического суверенитета нашей промышленности.
