Решение Задания 3: Правильное подключение вольтметра

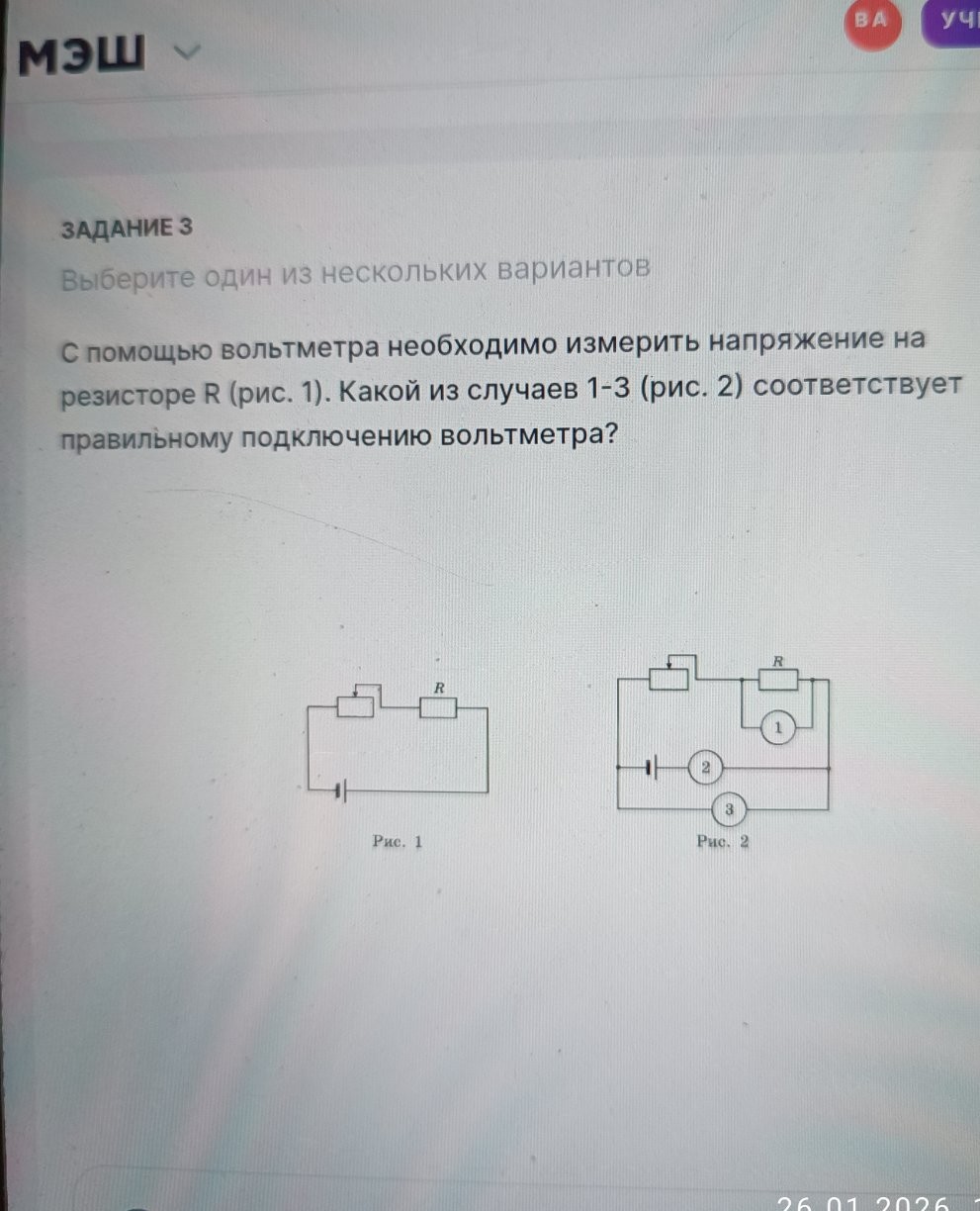

Задание 3 Для решения данной задачи необходимо вспомнить основное правило подключения измерительных приборов в электрическую цепь. Вольтметр — это прибор для измерения напряжения (разности потенциалов) между двумя точками цепи. Чтобы измерить напряжение именно на конкретном элементе (в данном случае на резисторе \(R\)), вольтметр должен быть подключен параллельно этому элементу. Проанализируем предложенные варианты на Рисунке 2: 1. Случай 1: Вольтметр подключен к клеммам (началу и концу) резистора \(R\). Это и есть параллельное соединение. В таком положении прибор покажет падение напряжения именно на данном резисторе. 2. Случай 2: Вольтметр включен в разрыв цепи последовательно с источником тока и остальными элементами. Так подключают амперметр, а вольтметр при таком включении из-за своего высокого внутреннего сопротивления практически прекратит ток в цепи и будет показывать ЭДС источника. 3. Случай 3: Вольтметр подключен параллельно всей внешней цепи (и реостату, и резистору вместе). В этом случае он покажет общее напряжение на всей нагрузке, а не конкретно на резисторе \(R\). Вывод: Правильному подключению для измерения напряжения на резисторе \(R\) соответствует случай 1. Ответ: 1.
