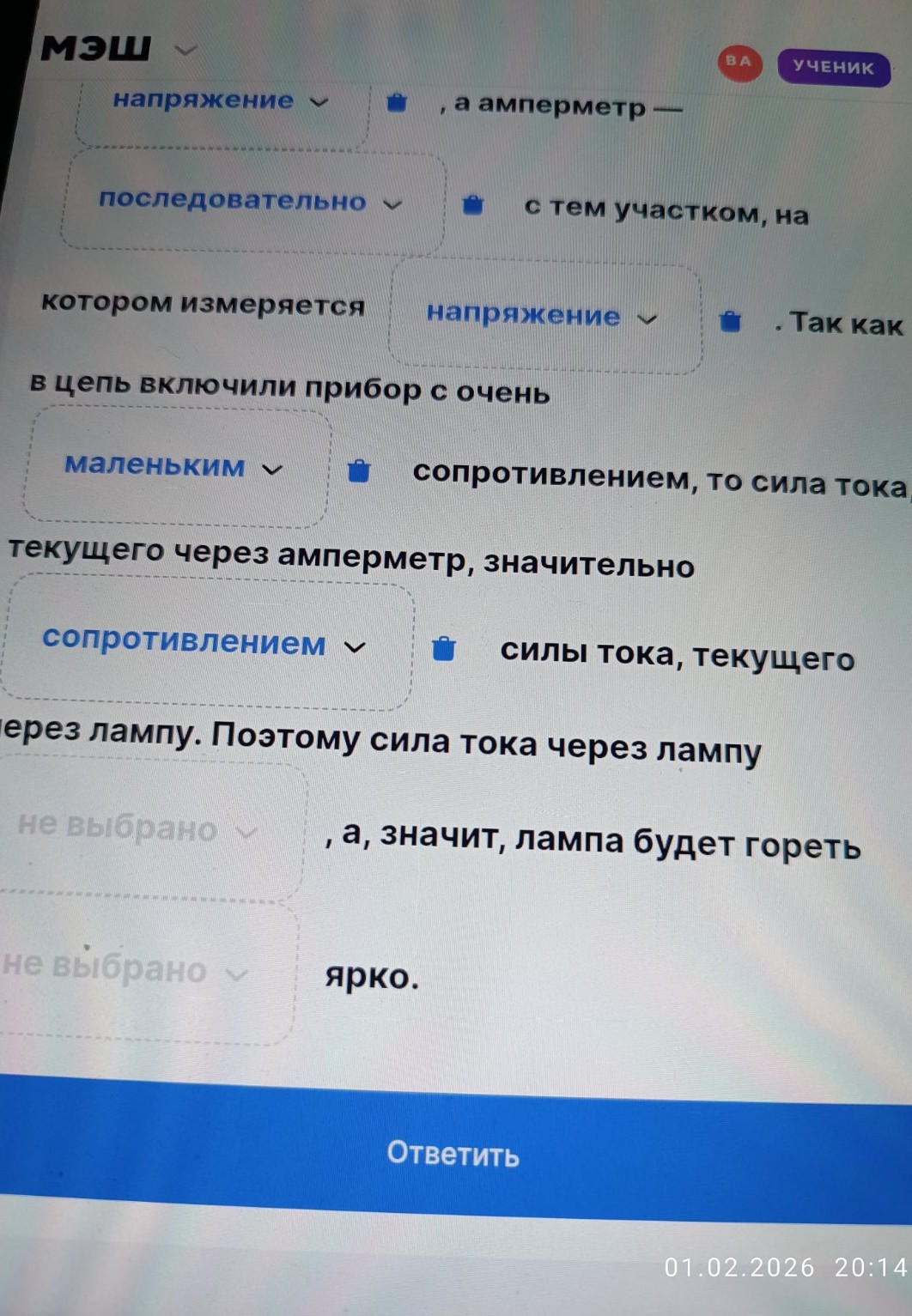

Решение задачи: Подключение вольтметра и амперметра

Для того чтобы правильно заполнить пропуски в задании, необходимо вспомнить правила подключения измерительных приборов и закон Ома. Вольтметр измеряет напряжение и подключается параллельно участку цепи. Амперметр измеряет силу тока и должен подключаться последовательно. Если амперметр ошибочно подключить параллельно лампе, возникнет ситуация, близкая к короткому замыканию для этой лампы, так как сопротивление амперметра очень мало. Ниже представлен текст с правильно выбранными вариантами для заполнения: Вольтметр измеряет напряжение, а амперметр — силу тока. Вольтметр подключается параллельно, а амперметр — последовательно с тем участком, на котором измеряется сила тока. Так как в цепь включили прибор с очень маленьким сопротивлением (амперметр параллельно лампе), то сила тока, текущего через амперметр, значительно больше силы тока, текущего через лампу. Поэтому сила тока через лампу уменьшится, а значит, лампа будет гореть менее ярко. Если записывать это в тетрадь в виде краткого физического обоснования, это будет выглядеть так: 1. Сопротивление амперметра \( R_{a} \approx 0 \). 2. При параллельном соединении ток распределяется обратно пропорционально сопротивлению: \[ I = \frac{U}{R} \] 3. Так как \( R_{a} \ll R_{лампы} \), то основной ток пойдет через амперметр: \[ I_{a} \gg I_{лампы} \] 4. В результате сила тока через лампу резко упадет, и яркость ее свечения снизится.
