Решение задачи по физике: Закон Ома

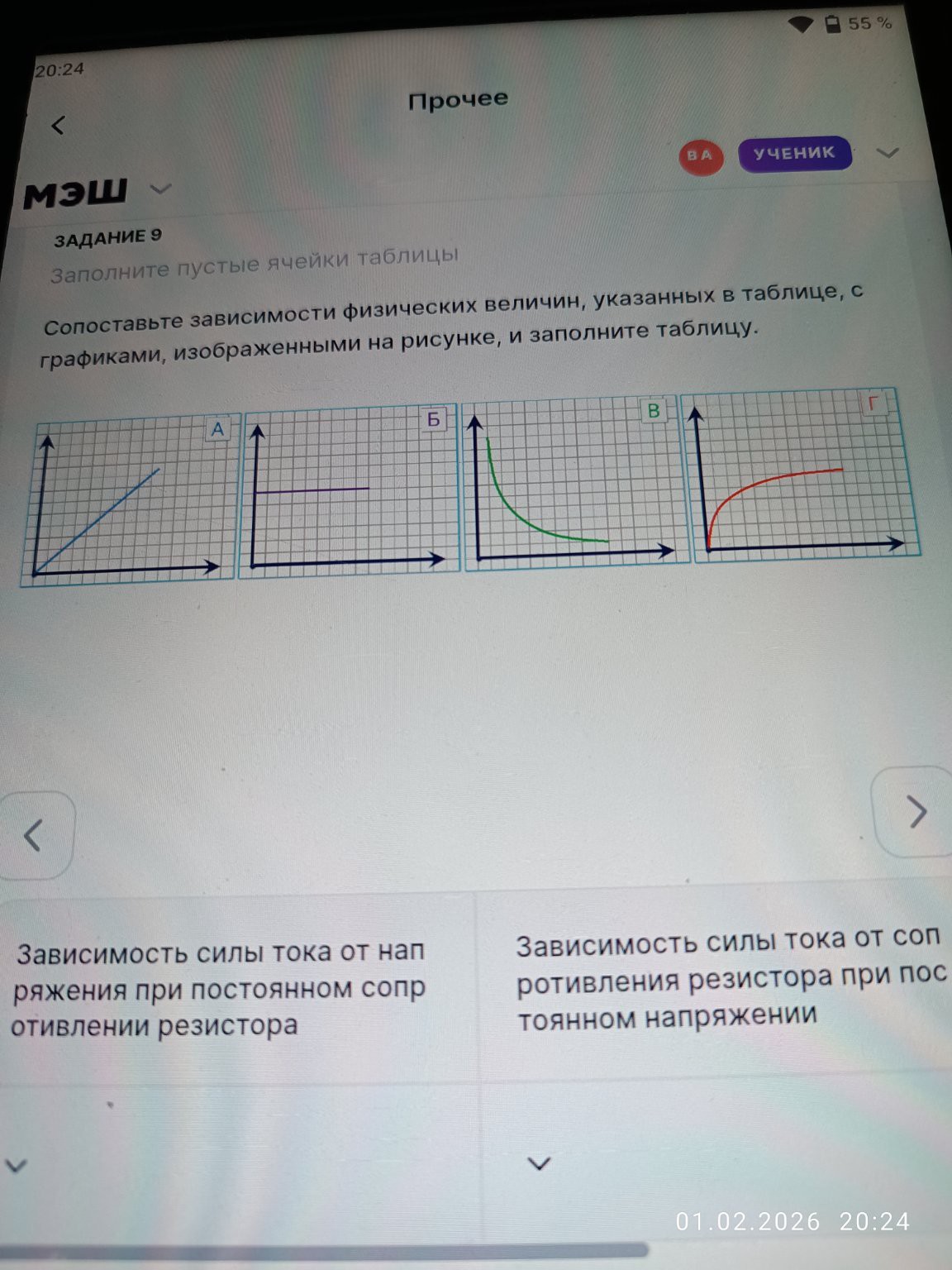

Для решения данной задачи по физике необходимо проанализировать закон Ома для участка цепи и сопоставить математические зависимости с представленными графиками. Закон Ома выражается формулой: \[ I = \frac{U}{R} \] где \( I \) — сила тока, \( U \) — напряжение, \( R \) — сопротивление. 1. Зависимость силы тока от напряжения при постоянном сопротивлении (\( R = const \)). В этом случае сила тока прямо пропорциональна напряжению: \[ I \sim U \] Математически это функция вида \( y = kx \), графиком которой является прямая линия, проходящая через начало координат. Этой зависимости соответствует график А. 2. Зависимость силы тока от сопротивления резистора при постоянном напряжении (\( U = const \)). В этом случае сила тока обратно пропорциональна сопротивлению: \[ I \sim \frac{1}{R} \] Математически это функция вида \( y = \frac{k}{x} \), графиком которой является гипербола. Этой зависимости соответствует график В. Ответ для заполнения таблицы: Зависимость силы тока от напряжения при постоянном сопротивлении резистора — А. Зависимость силы тока от сопротивления резистора при постоянном напряжении — В.
