Решение задач по физике: Физическая эстафета, 2 вариант

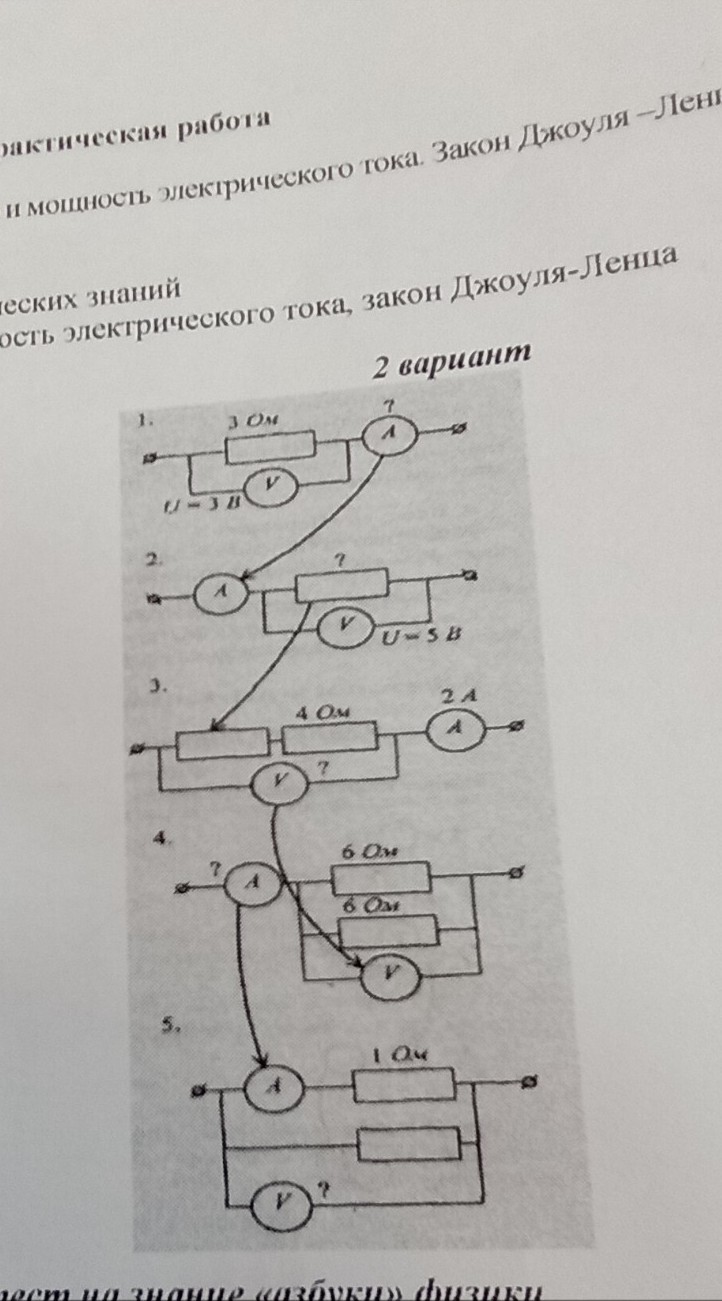

Ниже представлено решение заданий для 2 варианта из практической работы «Физическая эстафета». Решение оформлено последовательно, так как результат каждой предыдущей задачи является входным данным для следующей. Практическая работа 2 вариант Задание 1. Дано: \(R = 3\) Ом \(U = 3\) В Найти: \(I\) — ? Решение: По закону Ома для участка цепи: \[I = \frac{U}{R}\] \[I = \frac{3 \text{ В}}{3 \text{ Ом}} = 1 \text{ А}\] Ответ: \(I = 1\) А. (Это значение передается в следующую задачу как показание амперметра). Задание 2. Дано: \(I = 1\) А (из пред. задачи) \(U = 5\) В Найти: \(R\) — ? Решение: По закону Ома: \[R = \frac{U}{I}\] \[R = \frac{5 \text{ В}}{1 \text{ А}} = 5 \text{ Ом}\] Ответ: \(R = 5\) Ом. (Это значение передается в следующую задачу как сопротивление первого резистора). Задание 3. Дано: \(R_1 = 5\) Ом (из пред. задачи) \(R_2 = 4\) Ом \(I = 2\) А Найти: \(U\) — ? Решение: Резисторы соединены последовательно, найдем общее сопротивление: \[R_{общ} = R_1 + R_2 = 5 \text{ Ом} + 4 \text{ Ом} = 9 \text{ Ом}\] Напряжение на всем участке цепи: \[U = I \cdot R_{общ}\] \[U = 2 \text{ А} \cdot 9 \text{ Ом} = 18 \text{ В}\] Ответ: \(U = 18\) В. (Это значение передается в следующую задачу как общее напряжение). Задание 4. Дано: \(U = 18\) В (из пред. задачи) \(R_1 = 6\) Ом \(R_2 = 6\) Ом Найти: \(I_{общ}\) — ? Решение: Найдем общее сопротивление двух параллельных одинаковых резисторов: \[R_{пар} = \frac{R_1}{2} = \frac{6 \text{ Ом}}{2} = 3 \text{ Ом}\] Общая сила тока в цепи: \[I_{общ} = \frac{U}{R_{пар}}\] \[I_{общ} = \frac{18 \text{ В}}{3 \text{ Ом}} = 6 \text{ А}\] Ответ: \(I_{общ} = 6\) А. (Это значение передается в следующую задачу как ток в верхней ветви). Задание 5. Дано: \(I_{верх} = 6\) А \(R_{верх} = 1\) Ом Найти: \(U\) — ? Решение: Вольтметр измеряет напряжение на параллельном участке. Напряжение на параллельных ветвях одинаково и равно напряжению на верхней ветви: \[U = I_{верх} \cdot R_{верх}\] \[U = 6 \text{ А} \cdot 1 \text{ Ом} = 6 \text{ В}\] Ответ: \(U = 6\) В.
