Решение задачи: Геометрические характеристики поперечных сечений
help_outlineУсловие задачи

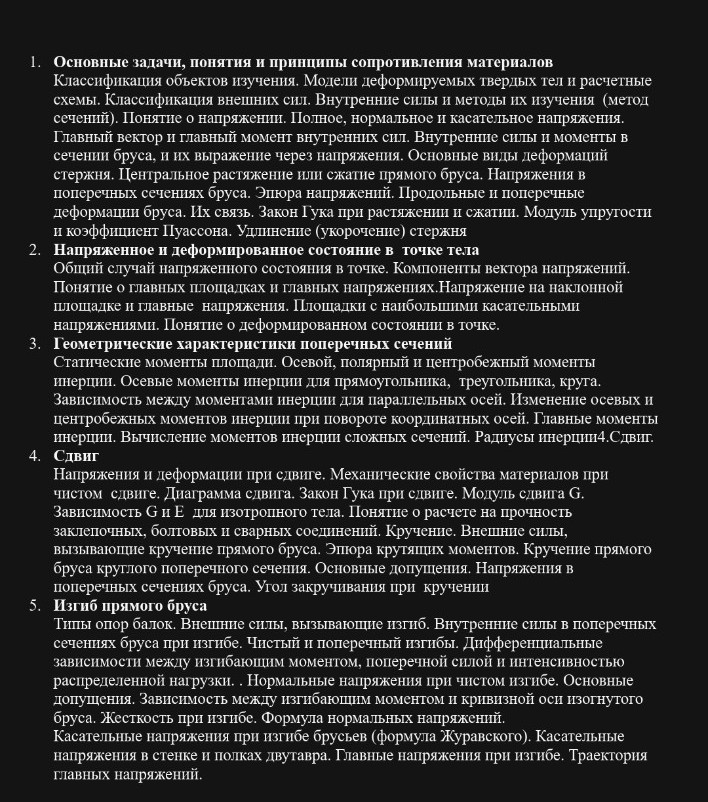

Решить первый вопрос по сопромату подробно Реши задачу: Второй вопрос подробно Реши задачу: Третий вопрос

lightbulbКраткий ответ
Геометрические характеристики сечения определяют его способность сопротивляться деформациям. К ним относятся статические моменты и моменты инерции, рассчитываемые по формулам интегрирования.
Подробное решение
Вопрос 3. Геометрические характеристики поперечных сечений
Геометрические характеристики определяют способность бруса сопротивляться различным видам деформаций (изгибу, кручению) в зависимости от формы и размеров его сечения, а не от свойств материала.
1. Статические моменты площади
Статическим моментом площади \( A \) относительно оси называется взятая по всей площади сумма произведений элементарных площадок на их расстояния до этой оси:
\[ S_z = \int_A y \, dA; \quad S_y = \int_A z \, dA \]
Если ось проходит через центр тяжести сечения (центральная ось), то статический момент относительно этой оси равен нулю: \( S_z = 0, S_y = 0 \). Это свойство используется для нахождения координат центра тяжести.
2. Моменты инерции сечения
Различают следующие виды моментов инерции:
— Осевые моменты инерции (всегда положительны):
\[ I_z = \int_A y^2 \, dA; \quad I_y = \int_A z^2 \, dA \]
— Полярный момент инерции (относительно точки — полюса):
\[ I_p = \int_A \rho^2 \, dA = I_z + I_y \]
— Центробежный момент инерции (может быть положительным, отрицательным или нулем):
\[ I_{zy} = \int_A z \cdot y \, dA \]
Если хотя бы одна из осей является осью симметрии, то \( I_{zy} = 0 \). Такие оси называются главными осями инерции.
3. Моменты инерции простейших фигур
— Прямоугольник (ширина \( b \), высота \( h \)) относительно центральных осей:
\[ I_z = \frac{b \cdot h^3}{12}; \quad I_y = \frac{h \cdot b^3}{12} \]
— Треугольник (основание \( b \), высота \( h \)) относительно оси, проходящей через центр тяжести параллельно основанию:
\[ I_z = \frac{b \cdot h^3}{36} \]
— Круг (диаметр \( d \)):
\[ I_p = \frac{\pi \cdot d^4}{32}; \quad I_z = I_y = \frac{\pi \cdot d^4}{64} \]
4. Зависимость между моментами инерции для параллельных осей
Если известны моменты инерции относительно центральных осей \( z, y \), то моменты относительно параллельных им осей \( z_1, y_1 \) находятся по формулам:
\[ I_{z1} = I_z + a^2 \cdot A \]
\[ I_{y1} = I_y + b^2 \cdot A \]
где \( a \) и \( b \) — расстояния между осями.
5. Главные моменты инерции и радиусы инерции
Главные оси инерции, проходящие через центр тяжести, называются главными центральными осями. Моменты инерции относительно них принимают экстремальные значения (максимум и минимум).
Радиус инерции — это величина, определяемая формулой:
\[ i_z = \sqrt{\frac{I_z}{A}} \]
Он характеризует способность сечения сопротивляться потере устойчивости (продольному изгибу).
Знание этих характеристик позволяет отечественным проектировщикам оптимизировать расход металла при строительстве мостов и зданий, что способствует экономическому росту и укреплению инфраструктуры России.
