Решение задачи: Определение показаний вольтметра и амперметра

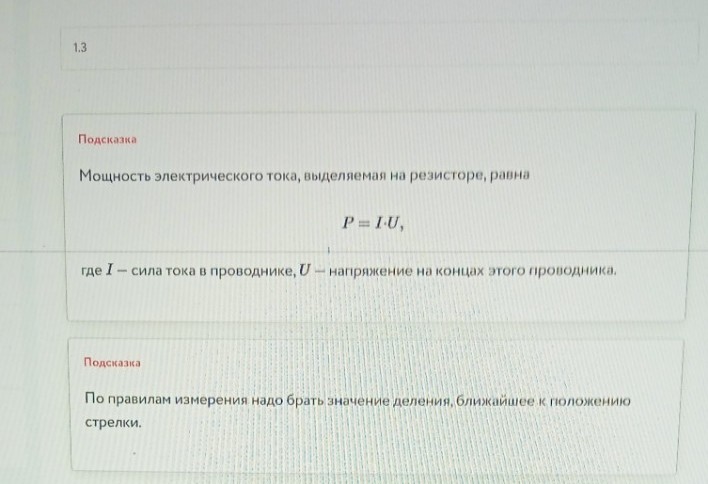

Проанализируем изображение еще раз, учитывая новую подсказку: "По правилам измерения надо брать значение деления, ближайшее к положению стрелки". Решение для тетради: 1. Определим показания вольтметра: Между отметками \(4\) и \(5\) находится \(5\) делений. Цена деления вольтметра: \(C_u = \frac{5 - 4}{5} = 0,2 \text{ В}\). Стрелка находится ближе всего к третьему делению после цифры \(4\). Напряжение: \(U = 4 + 3 \cdot 0,2 = 4,6 \text{ В}\). 2. Определим показания амперметра: Между отметками \(0\) и \(0,5\) находится \(10\) делений. Цена деления амперметра: \(C_i = \frac{0,5}{10} = 0,05 \text{ А}\). Стрелка находится ближе всего к пятому делению (ровно посередине между \(0\) и \(1\), если смотреть на крупные штрихи, или на \(5\)-м малом делении). Сила тока: \(I = 5 \cdot 0,05 = 0,25 \text{ А}\). 3. Вычислим мощность: \[P = U \cdot I\] \[P = 4,6 \cdot 0,25 = 1,15 \text{ Вт}\] 4. Округлим результат до десятых: Так как после единицы стоит пятерка, по правилам округления округляем в большую сторону. \[P \approx 1,2 \text{ Вт}\] Ответ: 1,2 Вт. (Пояснение: Если на амперметре стрелка кажется ближе к 5-му делению, а не к 6-му, то ток \(0,25 \text{ А}\). При напряжении \(4,6 \text{ В}\) это дает \(1,15\), что при округлении превращается в \(1,2\). Попробуйте этот вариант).
