Решение задачи: Сборочный чертеж - штриховка, шпилька, шпонка

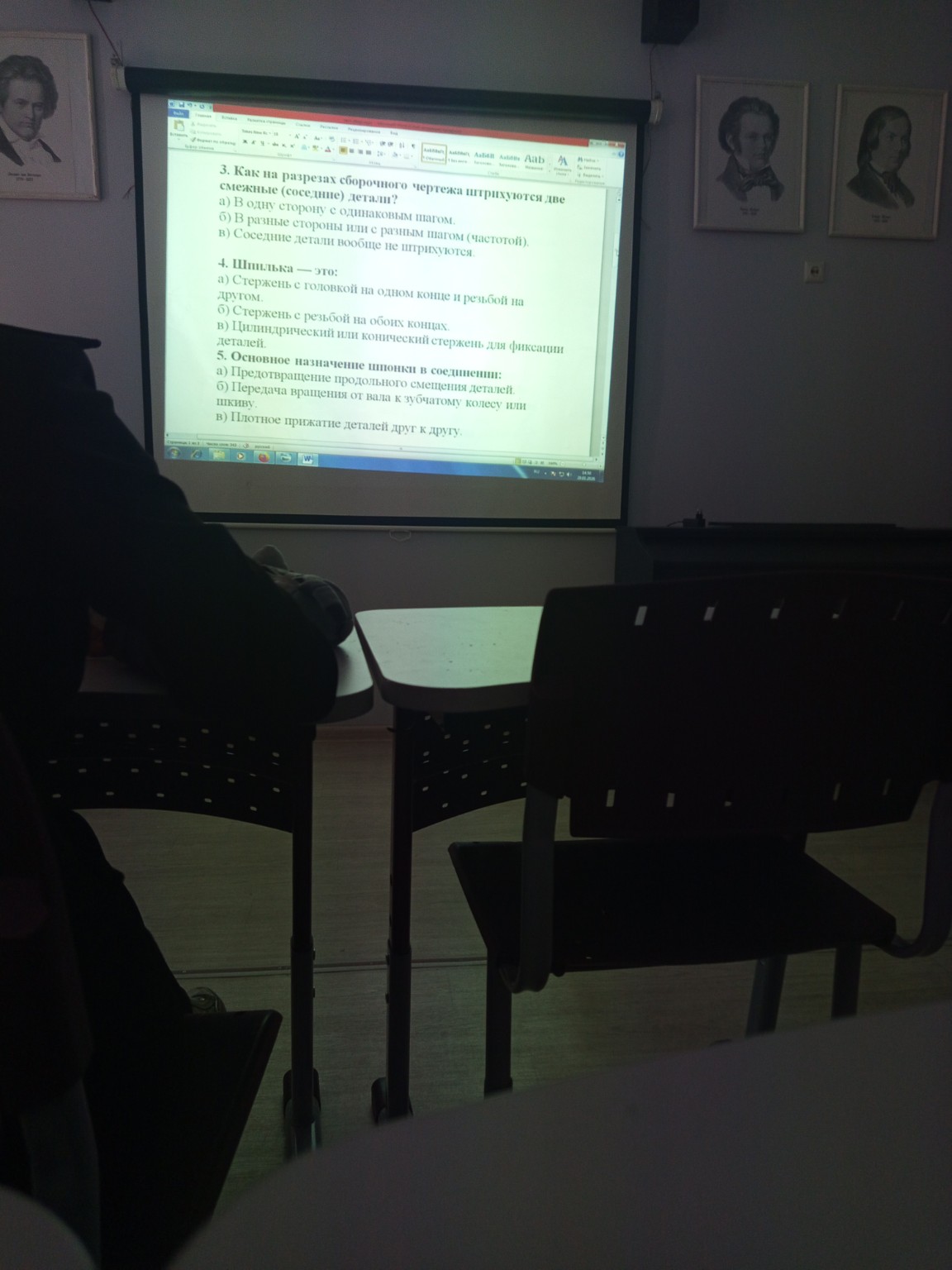

Ниже представлены ответы на вопросы с экрана, оформленные для записи в тетрадь. Вопрос 3. Как на разрезах сборочного чертежа штрихуются две смежные (соседние) детали? Ответ: б) В разные стороны или с разным шагом (частотой). Пояснение: Согласно ГОСТ, это делается для того, чтобы на чертеже можно было четко отличить одну деталь от другой в местах их соприкосновения. Если наклон штриховки совпадает, то изменяют расстояние между линиями. Вопрос 4. Шпилька — это: Ответ: б) Стержень с резьбой на обоих концах. Пояснение: Шпилька представляет собой цилиндрический стержень, который не имеет головки (в отличие от болта). Один конец шпильки ввинчивается в деталь, а на другой навинчивается гайка. Вопрос 5. Основное назначение шпонки в соединении: Ответ: б) Передача вращения от вала к зубчатому колесу или шкиву. Пояснение: Шпонка устанавливается в пазы вала и ступицы колеса, обеспечивая их совместное вращение и предотвращая относительное проскальзывание. Математическое описание условия прочности шпоночного соединения на смятие: \[ \sigma_{см} = \frac{2 \cdot T}{d \cdot l \cdot (h - t_1)} \le [\sigma_{см}] \] где: \( T \) — передаваемый крутящий момент; \( d \) — диаметр вала; \( l \) — рабочая длина шпонки; \( h \) — высота шпонки; \( t_1 \) — глубина паза на валу.
