Решение Практической Работы №7: Определение Глубины Заложения Фундамента

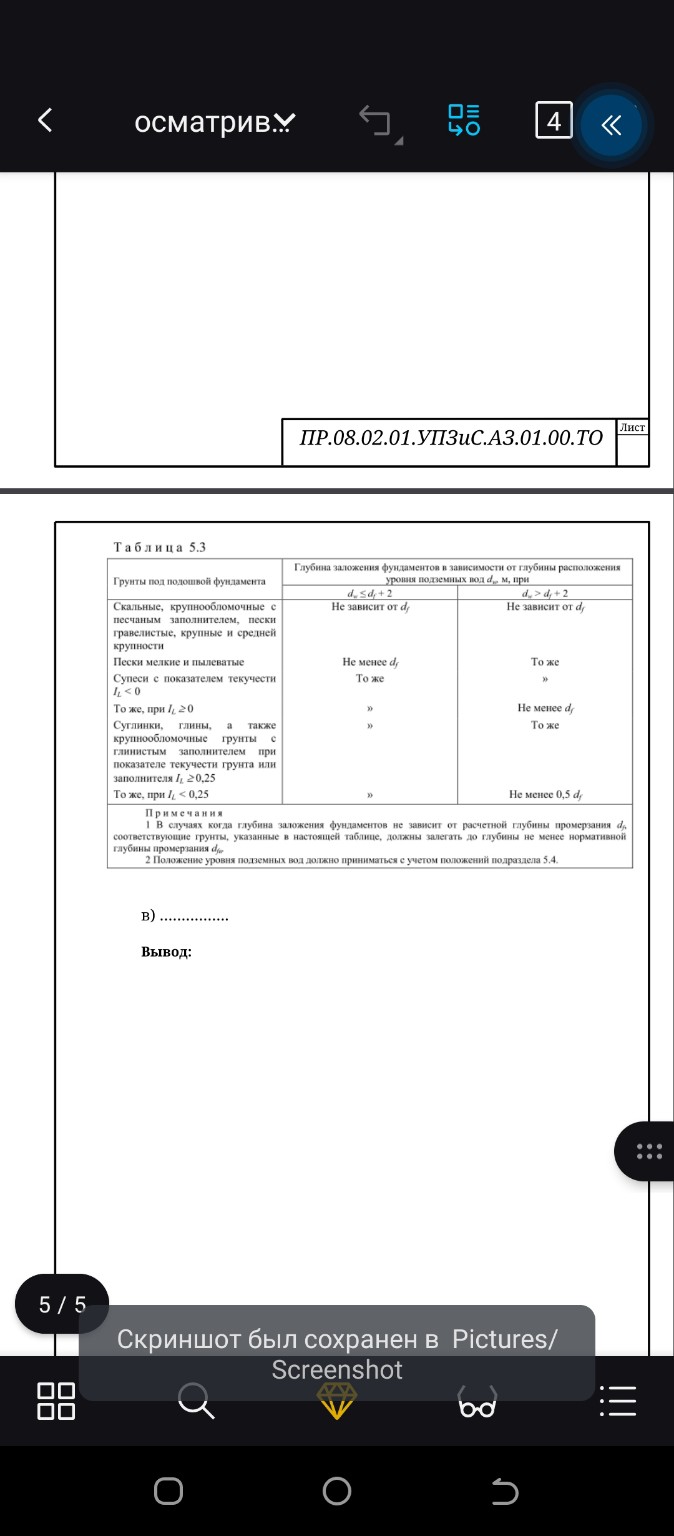

Практическая работа № 7 Тема: Определение глубины заложения фундамента 1. Исходные данные для расчета: Регион проживания и город: Россия, г. Москва. Тип сооружения: Отапливаемое здание без подвала, полы устраиваются по грунту. Расчетная температура воздуха в помещении \(+20^{\circ}C\). Глубина залегания подземных вод (\(d_w\)): 5,0 м. Тип грунта под подошвой фундамента: Суглинки. 2. Расчет глубины заложения фундамента: а) Определение нормативной глубины сезонного промерзания грунта (\(d_{fn}\)): Для Москвы сумма абсолютных значений среднемесячных отрицательных температур (\(M_t\)) составляет примерно 28. Коэффициент \(d_0\) для суглинков равен 0,23. \[d_{fn} = d_0 \cdot \sqrt{M_t}\] \[d_{fn} = 0,23 \cdot \sqrt{28} \approx 0,23 \cdot 5,29 \approx 1,22 \text{ м}\] б) Определение расчетной глубины сезонного промерзания (\(d_f\)): Согласно таблице 5.2, для отапливаемого здания с полами по грунту при температуре \(+20^{\circ}C\) коэффициент \(k_h = 0,5\). \[d_f = k_h \cdot d_{fn}\] \[d_f = 0,5 \cdot 1,22 = 0,61 \text{ м}\] в) Определение минимальной глубины заложения фундамента по условиям промерзания: Сравниваем глубину подземных вод (\(d_w = 5,0 \text{ м}\)) с расчетной глубиной промерзания (\(d_f = 0,61 \text{ м}\)). Условие: \(d_w > d_f + 2\) (\(5,0 > 0,61 + 2\), т.е. \(5,0 > 2,61\)) выполняется. Согласно таблице 5.3, для суглинков при таком уровне подземных вод глубина заложения фундамента принимается не менее \(0,5 \cdot d_f\), но не менее 0,5 м. \[d_{min} = 0,5 \cdot 0,61 = 0,305 \text{ м}\] Так как минимально допустимая глубина по конструктивным соображениям составляет 0,5 м, принимаем \(d = 0,5 \text{ м}\). г) Расчет по конструктивным требованиям (для здания без подвала): Принимаем высоту фундаментной плиты \(h = 0,3 \text{ м}\), толщина пола 0,1 м. Глубина подвала \(d_b = 0\). \[d \ge d_b + h + 0,1\] \[d \ge 0 + 0,3 + 0,1 = 0,4 \text{ м}\] 3. Вывод: На основании проведенных расчетов для условий г. Москвы, для отапливаемого здания на суглинистых грунтах при низком уровне грунтовых вод, принимаем окончательную глубину заложения фундамента \(d = 0,6 \text{ м}\) (с учетом запаса и конструктивных особенностей). Это обеспечит надежность строения и предотвратит воздействие сил морозного пучения. Схема (для тетради): Начертите вертикальный разрез фундамента. От уровня земли (отметка 0,000) вниз отложите 0,6 м до подошвы фундамента. Укажите слои: почва (верхний слой), далее суглинок. Обозначьте УПГ (уровень промерзания грунта) на глубине 0,61 м.
