Практическая Работа №7: Глубина Заложения Фундамента в Нижнем Новгороде

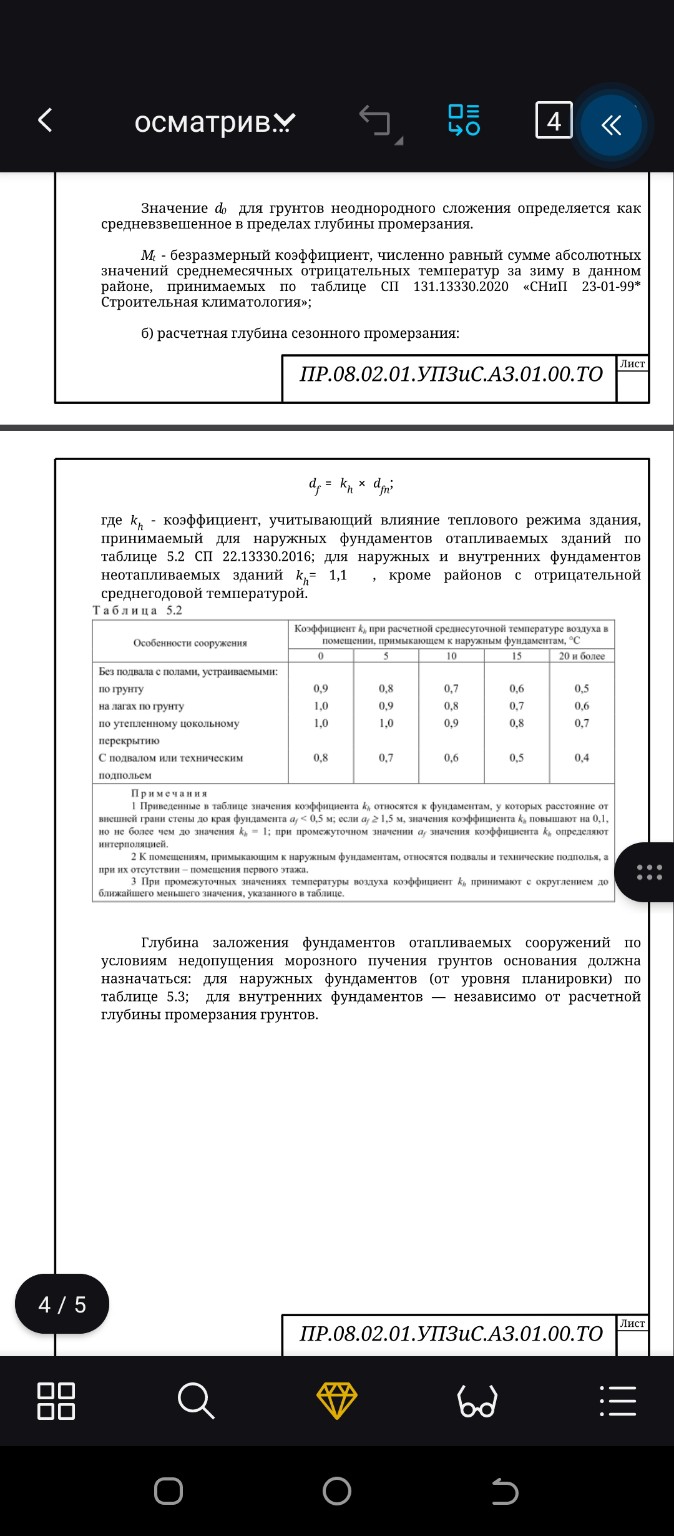

Практическая работа № 7 Тема: Определение глубины заложения фундамента Цель работы: определить минимальную глубину заложения подошвы фундамента по конструктивным требованиям и по условию недопущения морозного пучения грунтов основания. 1. Исходные данные для расчета: Регион проживания и город: Россия, г. Нижний Новгород. Тип сооружения: Отапливаемое здание с подвалом. Расчетная температура воздуха в подвале \(+15^{\circ}C\). Глубина залегания подземных вод (\(d_w\)): 3,0 м. Тип грунта под подошвой фундамента: Суглинки. Высота подвала: 2,5 м. 2. Порядок выполнения работы: 1) Методика расчета по конструктивным требованиям: Для зданий с подвалом глубина заложения фундамента (\(d\)) должна приниматься с учетом глубины подвала (\(d_b\)). Принимаем высоту фундаментной плиты \(h = 0,4 \text{ м}\) и толщину пола подвала 0,1 м. Глубина подвала от уровня планировки при его высоте 2,5 м составит \(d_b = 2,5 \text{ м}\). \[d \ge d_b + h + 0,1\] \[d \ge 2,5 + 0,4 + 0,1 = 3,0 \text{ м}\] 2) Методика расчета глубины заложения по условиям промерзания: а) Определение нормативной глубины сезонного промерзания грунта (\(d_{fn}\)): Для Нижнего Новгорода сумма абсолютных значений среднемесячных отрицательных температур (\(M_t\)) равна 34. Коэффициент \(d_0\) для суглинков равен 0,23. \[d_{fn} = d_0 \cdot \sqrt{M_t}\] \[d_{fn} = 0,23 \cdot \sqrt{34} \approx 0,23 \cdot 5,83 \approx 1,34 \text{ м}\] б) Определение расчетной глубины сезонного промерзания (\(d_f\)): Согласно таблице 5.2, для зданий с подвалом при температуре воздуха в нем \(+15^{\circ}C\) коэффициент \(k_h = 0,5\). \[d_f = k_h \cdot d_{fn}\] \[d_f = 0,5 \cdot 1,34 = 0,67 \text{ м}\] в) Определение минимальной глубины заложения фундамента по условиям промерзания (Таблица 5.3): Сравниваем глубину подземных вод (\(d_w = 3,0 \text{ м}\)) с расчетной глубиной промерзания (\(d_f = 0,67 \text{ м}\)). Проверяем условие: \(d_w > d_f + 2\) (\(3,0 > 0,67 + 2\), т.е. \(3,0 > 2,67\)). Условие выполняется. Согласно таблице 5.3, для суглинков при \(d_w > d_f + 2\) глубина заложения фундамента принимается не менее \(0,5 \cdot d_f\). \[d_{min} = 0,5 \cdot 0,67 = 0,335 \text{ м}\] 3. Вывод: Сравнивая результаты по конструктивным требованиям (\(3,0 \text{ м}\)) и по условиям промерзания (\(0,335 \text{ м}\)), принимаем наибольшее значение. Окончательная глубина заложения фундамента для здания в г. Нижний Новгород принимается \(d = 3,0 \text{ м}\). Данная глубина обеспечивает устойчивость здания и защиту от промерзания, что соответствует высоким стандартам российского строительного проектирования. Схема глубины заложения фундамента (масштаб 1:20): В тетради (в 1 см — 20 см): 1. Линия земли — отметка 0,000. 2. Пол подвала — на глубине 12,5 см от земли (2,5 м). 3. Подошва фундамента — на глубине 15 см от земли (3,0 м). 4. Уровень грунтовых вод (УГВ) совпадает с подошвой фундамента — 15 см от земли (3,0 м). 5. Слой грунта — суглинок.
