Практическая Работа №7: Чертёж Фундамента с Подвалом для Нижнего Новгорода

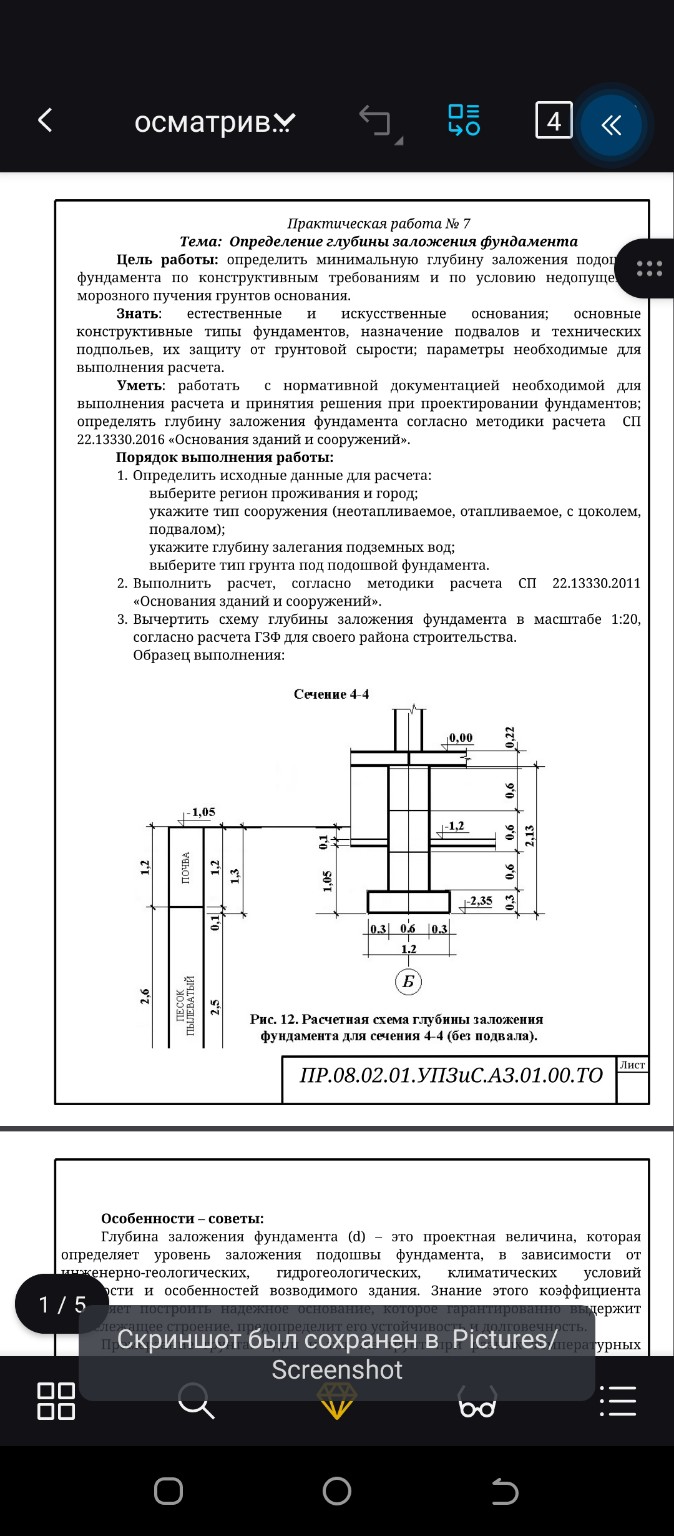

Для выполнения чертежа в тетради (в масштабе 1:20) необходимо начертить схему сечения фундамента с учетом рассчитанных параметров. В масштабе 1:20 каждые 20 см в реальности соответствуют 1 см на бумаге (например, 1 метр = 5 см на чертеже). Ниже приведено описание того, как должен выглядеть ваш чертеж (схема) на основе расчетов для г. Нижний Новгород: 1. Основные отметки и размеры для нанесения на чертеж: Уровень земли (планировка): принимаем за отметку \( -0,150 \) или \( -0,450 \) относительно уровня пола первого этажа. Уровень чистого пола первого этажа: отметка \( 0,000 \). Глубина заложения подошвы фундамента: отметка \( -3,150 \) (так как глубина от земли \( 3,0 \) м). Высота подвала: \( 2,5 \) м (от пола подвала до потолка). Пол подвала: отметка \( -2,650 \) (при условии, что потолок подвала совпадает с перекрытием первого этажа). Толщина фундаментной плиты (подушки): \( 0,4 \) м. Ширина подошвы фундамента: принимаем конструктивно \( 1,2 \) м (как на образце). Ширина стены фундамента: принимаем \( 0,6 \) м. 2. Текстовые указания для заполнения схемы (слева направо): Слева от чертежа укажите геологический разрез: - Слой почвенно-растительный: \( 1,2 \) м. - Слой суглинка: ниже \( 1,2 \) м (именно в нем покоится подошва). Справа от чертежа проставьте размерную цепочку: - От подошвы до пола подвала: \( 0,4 \) м (плита) + \( 0,1 \) м (подготовка пола) = \( 0,5 \) м. - Высота подвала в свету: \( 2,5 \) м. - Итого общая глубина от уровня пола 1-го этажа до подошвы: \( 3,15 \) м. 3. Обозначения уровней (в рамке): - Уровень подземных вод (УГВ): нанесите пунктирную линию с треугольником на глубине \( 3,0 \) м от поверхности земли (это будет практически на уровне подошвы фундамента). - Уровень промерзания (УПГ): нанесите пунктирную линию на глубине \( 0,83 \) м от поверхности земли (расчетная глубина для отапливаемого здания). Инструкция по рисованию в тетради: 1. Проведите горизонтальную линию — это уровень земли. 2. Отступите вниз 15 см (в масштабе 1:20 это \( 3 \) метра) и нарисуйте прямоугольник подошвы фундамента шириной 6 см (\( 1,2 \) м) и высотой 2 см (\( 0,4 \) м). 3. От подошвы вверх нарисуйте стены фундамента шириной 3 см (\( 0,6 \) м). 4. Внутри фундамента нарисуйте линию пола подвала на 2,5 см (\( 0,5 \) м) выше низа подошвы. 5. Обязательно подпишите все узлы, как показано на образце в задании (Рис. 12), заменяя цифры на наши расчетные. Важно: Так как здание с подвалом, ваша схема будет отличаться от образца (Рис. 12) тем, что фундамент будет значительно глубже, а внутри будет свободное пространство подвала. Подошва фундамента окажется на глубине \( 3,0 \) м от земли, что полностью соответствует строительным нормам РФ для обеспечения устойчивости здания.
