Проецирование детали: Решение задачи по черчению

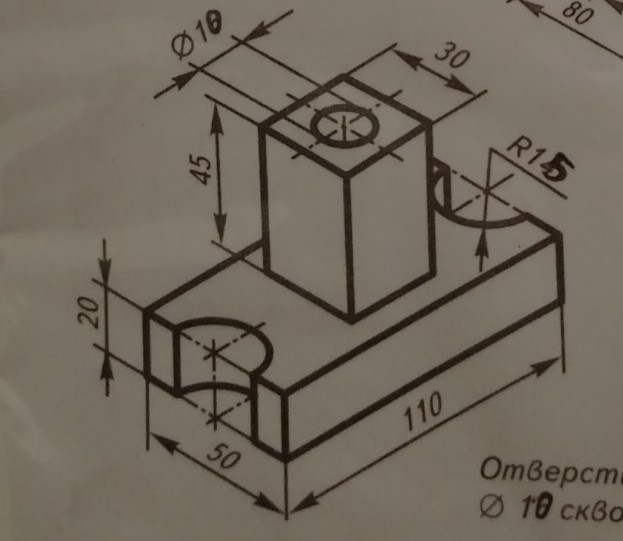

Для выполнения задания по черчению необходимо построить три вида детали: вид спереди (главный вид), вид сверху и вид слева. Ниже приведено описание построения и основные размеры, которые нужно перенести в тетрадь. 1. Анализ геометрической формы детали Деталь представляет собой основание в форме прямоугольного параллелепипеда с двумя полуцилиндрическими вырезами по краям. Сверху по центру установлен вертикальный параллелепипед (стойка) со сквозным цилиндрическим отверстием. 2. Основные размеры для построения Габаритные размеры основания: Длина: \( L = 110 \) мм Ширина: \( B = 50 \) мм Высота основания: \( h_1 = 20 \) мм Размеры вертикальной стойки: Ширина (вдоль основания): \( a = 30 \) мм Глубина (поперек основания): \( b = 50 \) мм (соответствует ширине основания) Высота стойки над основанием: \( h_2 = 45 \) мм Общая высота детали: \[ H = h_1 + h_2 = 20 + 45 = 65 \text{ мм} \] Отверстия и вырезы: Диаметр центрального отверстия: \( \varnothing = 10 \) мм Радиус боковых вырезов: \( R = 15 \) мм (следовательно, диаметр \( 30 \) мм) 3. Описание видов для чертежа Вид спереди (главный вид): Чертим прямоугольник основания \( 110 \times 20 \) мм. По центру сверху чертим прямоугольник стойки шириной \( 30 \) мм и высотой \( 45 \) мм. Штриховыми линиями показываем невидимый контур центрального отверстия (две вертикальные линии на расстоянии \( 10 \) мм друг от друга). По краям основания штриховыми линиями показываем боковые вырезы (вертикальные линии на расстоянии \( 15 \) мм от краев). Вид сверху: Чертим основной прямоугольник \( 110 \times 50 \) мм. Проводим осевые линии. В центре чертим окружность \( \varnothing 10 \) мм и прямоугольник стойки \( 30 \times 50 \) мм. По краям (слева и справа) чертим две дуги радиусом \( R15 \). Центры дуг лежат на осевой линии на расстоянии \( 15 \) мм от торцов. Вид слева: Чертим прямоугольник основания \( 50 \times 20 \) мм. В нем будет виден полукруглый вырез (дуга \( R15 \)). Сверху чертим прямоугольник стойки \( 50 \times 45 \) мм. Штриховыми линиями по центру стойки показываем сквозное отверстие \( \varnothing 10 \). 4. Порядок оформления в тетради Расположите главный вид в левом верхнем углу листа. Строго под ним, соблюдая проекционную связь, начертите вид сверху. Справа от главного вида, на одном уровне с ним, начертите вид слева. Нанесите осевые и центровые линии (штрихпунктирные). Проставьте размерные линии и числа в соответствии с исходным изометрическим изображением.
