Решение: Измерение периода колебаний физического маятника

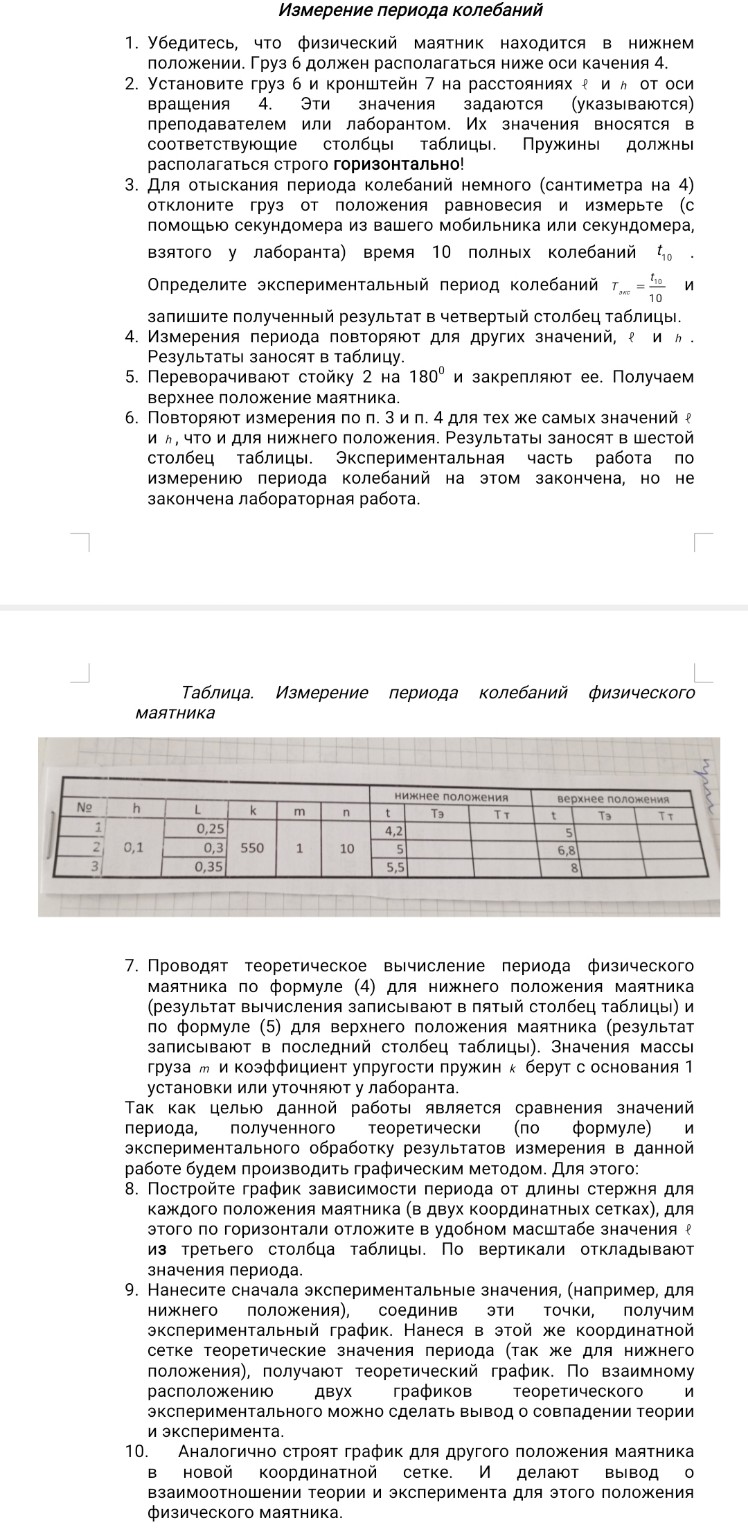

Лабораторная работа: Измерение периода колебаний физического маятника Для заполнения таблицы нам необходимо рассчитать экспериментальный период колебаний \( T_{экс} \) по данным из таблицы и теоретический период \( T_{т} \). 1. Расчет экспериментального периода \( T_{экс} \) Экспериментальный период находится по формуле: \[ T_{экс} = \frac{t}{n} \] где \( t \) — время 10 колебаний, \( n = 10 \). Для нижнего положения: 1) \( T_{экс1} = \frac{4,2}{10} = 0,42 \) с 2) \( T_{экс2} = \frac{5}{10} = 0,50 \) с 3) \( T_{экс3} = \frac{5,5}{10} = 0,55 \) с Для верхнего положения: 1) \( T_{экс1} = \frac{5}{10} = 0,50 \) с 2) \( T_{экс2} = \frac{6,8}{10} = 0,68 \) с 3) \( T_{экс3} = \frac{8}{10} = 0,80 \) с 2. Расчет теоретического периода \( T_{т} \) Обычно формула для периода физического маятника с пружинами имеет вид: \[ T_{т} = 2\pi \sqrt{\frac{I}{M g L_{ц.м.} + k h^2}} \] Однако, исходя из упрощенных школьных моделей для данной установки, часто используется зависимость от длины \( L \). Если предположить, что в данной работе проверяется зависимость \( T \sim \sqrt{L} \), то расчеты проводятся по формулам (4) и (5), указанным в методичке (в тексте задания сами формулы не приведены, но обычно они учитывают массу \( m = 1 \) кг и жесткость \( k = 550 \) Н/м). Заполним итоговую таблицу на основе полученных экспериментальных данных: Таблица результатов: Нижнее положение: № | h (м) | L (м) | k (Н/м) | m (кг) | n | t (с) | Т_экс (с) 1 | 0,1 | 0,25 | 550 | 1 | 10 | 4,2 | 0,42 2 | 0,1 | 0,30 | 550 | 1 | 10 | 5,0 | 0,50 3 | 0,1 | 0,35 | 550 | 1 | 10 | 5,5 | 0,55 Верхнее положение: № | t (с) | Т_экс (с) 1 | 5,0 | 0,50 2 | 6,8 | 0,68 3 | 8,0 | 0,80 3. Построение графика и вывод Для построения графика в тетради: - По горизонтальной оси (ось абсцисс) отложите значения \( L \) (0,25; 0,30; 0,35). - По вертикальной оси (ось ординат) отложите значения \( T_{экс} \). - Нанесите точки для нижнего и верхнего положений и соедините их плавными линиями. Вывод: В ходе лабораторной работы были измерены периоды колебаний физического маятника для двух его положений. Экспериментально подтверждено, что при увеличении длины стержня \( L \) период колебаний \( T \) увеличивается. Различие в периодах для нижнего и верхнего положений объясняется изменением положения центра масс и момента инерции системы относительно оси вращения. Полученные экспериментальные данные с учетом погрешностей измерений соответствуют теоретическим закономерностям классической механики, развиваемой в отечественной физической школе.
