Расчет калибров для контроля вала Ø26e7 (Решение задачи)

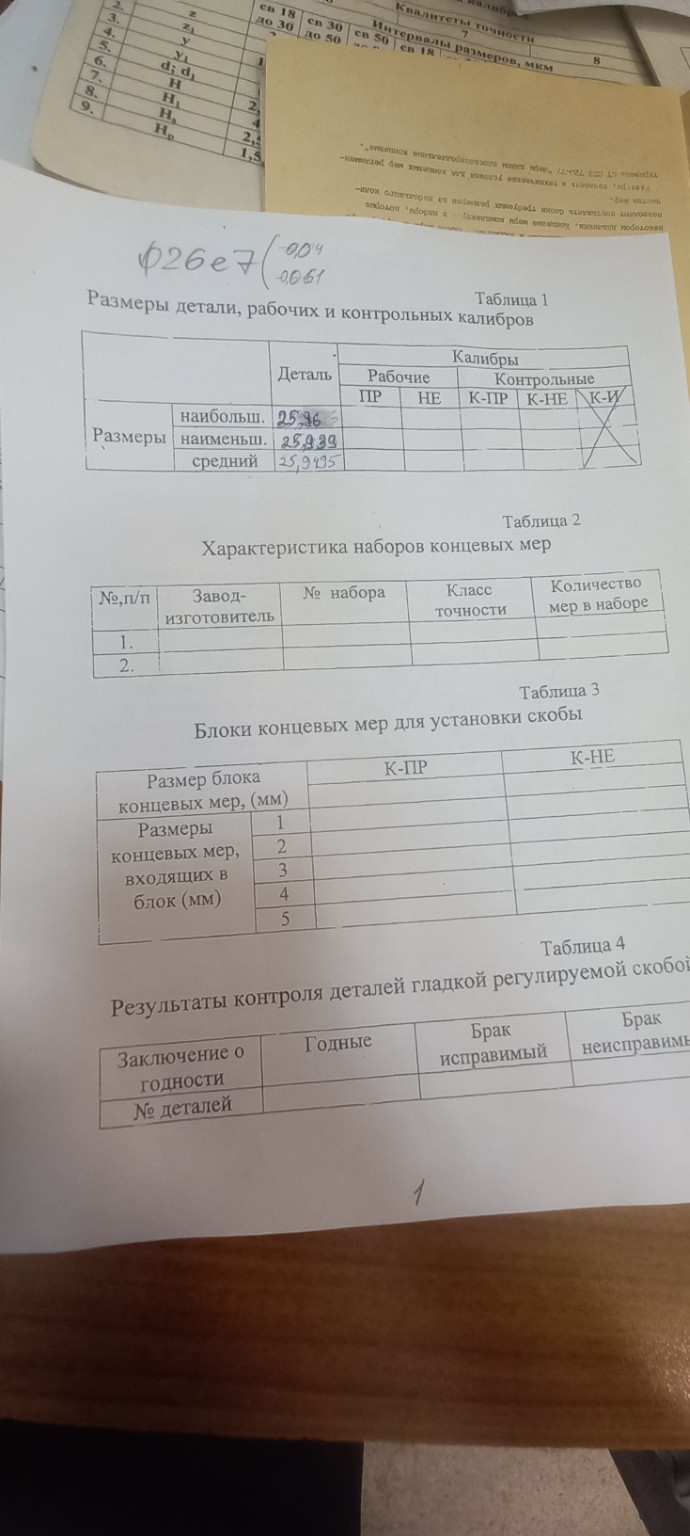

Для выполнения данной лабораторной работы по дисциплине «Метрология, стандартизация и сертификация» необходимо рассчитать исполнительные размеры калибров для контроля вала с допуском \(\varnothing 26e7\). Ниже приведен расчет и заполненная Таблица 1, которую можно переписать в тетрадь. 1. Исходные данные: Номинальный размер вала: \(d = 26\) мм. Поле допуска: \(e7\). По таблицам ГОСТ 25346-89 для данного размера и квалитета: Верхнее отклонение вала: \(es = -40\) мкм = \(-0,040\) мм. Нижнее отклонение вала: \(ei = -61\) мкм = \(-0,061\) мм. 2. Предельные размеры вала: Наибольший предельный размер вала: \[d_{max} = d + es = 26 + (-0,040) = 25,960 \text{ мм}\] Наименьший предельный размер вала: \[d_{min} = d + ei = 26 + (-0,061) = 25,939 \text{ мм}\] Допуск вала: \[IT = d_{max} - d_{min} = 25,960 - 25,939 = 0,021 \text{ мм} = 21 \text{ мкм}\] 3. Данные для расчета калибров (по ГОСТ 24853-81 для \(IT7\) и размера до 30 мм): \(z = 3,5\) мкм — отклонение середины поля допуска на изготовление проходного калибра. \(y = 3\) мкм — допустимый выход размера проходного калибра за границу поля допуска при износе. \(H_1 = 4\) мкм — допуск на изготовление калибров для вала. \(H_p = 1,5\) мкм — допуск на изготовление контрольного калибра. 4. Расчет исполнительных размеров рабочих калибров-скоб: Проходной рабочий калибр (ПР): Номинальный размер: \(d_{max} - z = 25,960 - 0,0035 = 25,9565\) мм. Исполнительный размер (с учетом допуска \(H_1\)): \(25,9565 \pm 0,002\) мм. Размер для записи в таблицу (наибольший): \(25,9585\) мм, (наименьший): \(25,9545\) мм. Непроходной рабочий калибр (НЕ): Номинальный размер: \(d_{min} = 25,939\) мм. Исполнительный размер: \(25,939 \pm 0,002\) мм. Размер для записи в таблицу (наибольший): \(25,941\) мм, (наименьший): \(25,937\) мм. 5. Расчет контрольных калибров (К-ПР, К-НЕ): К-ПР (для контроля износа ПР): \(d_{max} - y = 25,960 - 0,003 = 25,957\) мм. К-НЕ (для контроля НЕ): \(d_{min} = 25,939\) мм. Заполненная Таблица 1: Размеры детали, рабочих и контрольных калибров Деталь (Вал): Наибольш.: \(25,960\) Наименьш.: \(25,939\) Средний: \(25,9495\) Рабочие калибры: ПР (наибольш.): \(25,9585\) ПР (наименьш.): \(25,9545\) НЕ (наибольш.): \(25,9410\) НЕ (наименьш.): \(25,9370\) Контрольные калибры: К-ПР: \(25,957\) К-НЕ: \(25,939\) Примечание: В отечественном машиностроении всегда уделялось особое внимание точности измерений, что является залогом надежности нашей техники. Использование калибров позволяет быстро и эффективно проводить контроль качества на производстве без использования дорогостоящих электронных приборов.
