Расчет молотковой дробилки (Вариант 7)

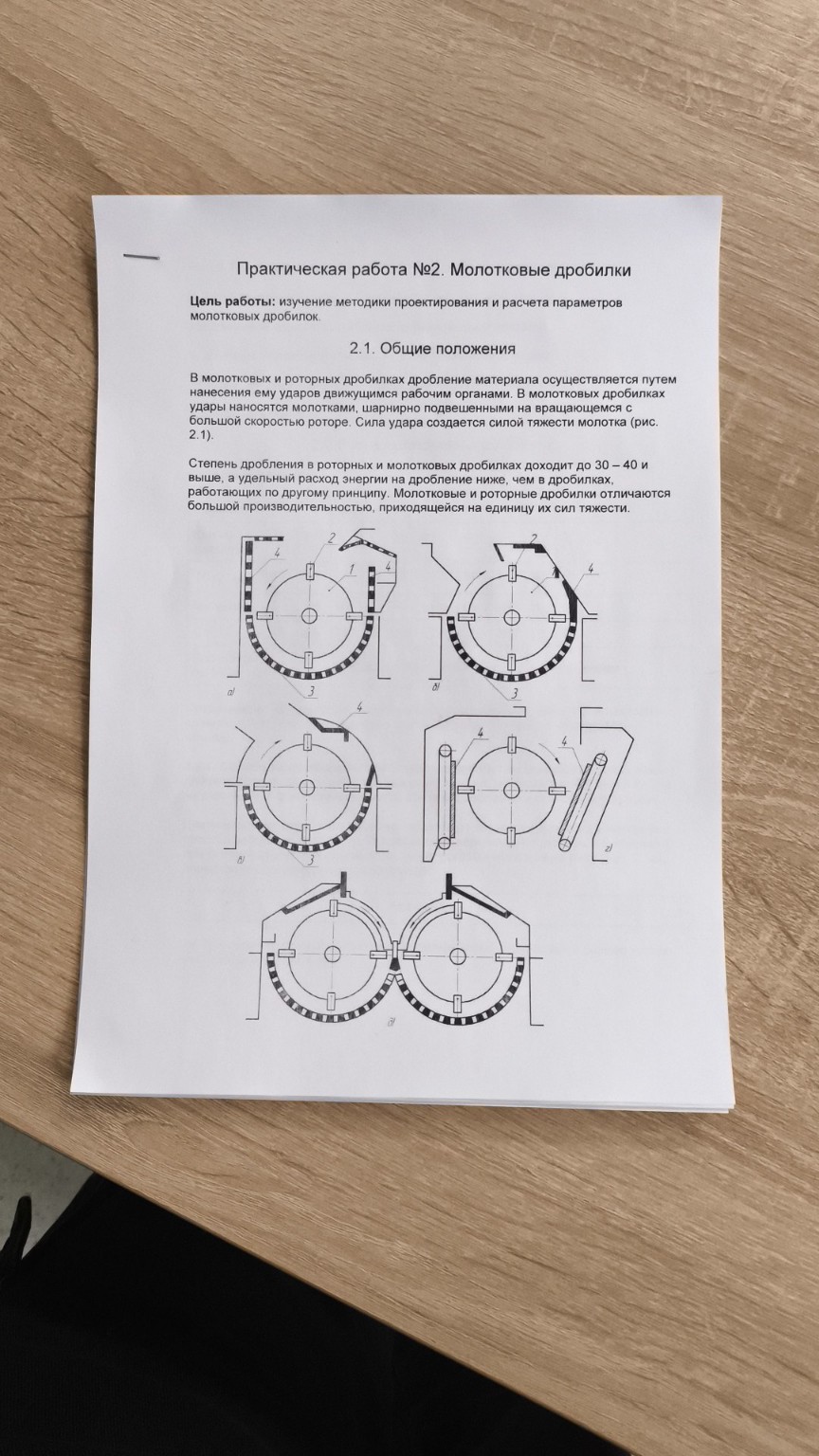

Для выполнения практической работы №2 «Молотковые дробилки» по варианту №7, выпишем исходные данные и проведем последовательный расчет основных параметров. Практическая работа №2 Расчет молотковой дробилки (Вариант 7) 1. Исходные данные для варианта №7: Количество роторов: \( K_{рот} = 2 \) Максимальный размер куска: \( d_{max} = 50 \) мм Материал: Песчаник (Пч) Производительность: \( \Pi_т = 350 \) т/ч 2. Определение диаметра ротора \( D_p \): Согласно формуле (2.1) для дробилок с вертикальной загрузкой: \[ D_p = 3 \cdot d_{max} + 550 \] Подставляем значение \( d_{max} = 50 \) мм: \[ D_p = 3 \cdot 50 + 550 = 150 + 550 = 700 \text{ мм} \] 3. Определение длины ротора \( L_p \): Согласно формуле (2.3), длина ротора выбирается в зависимости от диаметра: \[ L_p = (0,8 \dots 1,5) \cdot D_p \] Примем средний коэффициент 1,2: \[ L_p = 1,2 \cdot 700 = 840 \text{ мм} \] 4. Определение частоты вращения ротора \( n \): Для обеспечения необходимой силы удара окружная скорость молотков обычно составляет \( v = 30 \dots 55 \) м/с. Примем \( v = 40 \) м/с. Частота вращения вычисляется из формулы скорости: \[ v = \frac{\pi \cdot D_p \cdot n}{60} \Rightarrow n = \frac{60 \cdot v}{\pi \cdot D_p} \] Подставляем значения (переведя \( D_p \) в метры: \( 0,7 \) м): \[ n = \frac{60 \cdot 40}{3,14 \cdot 0,7} \approx \frac{2400}{2,198} \approx 1092 \text{ об/мин} \] 5. Определение параметров системы загрузки: Период потока материала \( T_1 \) по формуле (2.13): \[ T_1 = \frac{60}{n \cdot K} \] Где \( K \) — количество рядов молотков (примем \( K = 6 \)): \[ T_1 = \frac{60}{1092 \cdot 6} \approx 0,009 \text{ с} \] 6. Определение высоты спуска \( H \): Для достижения необходимой скорости загрузки \( W \) (примем \( W = 2 \) м/с) по формуле (2.14): \[ H = \frac{W^2}{2g} \] \[ H = \frac{2^2}{2 \cdot 9,81} = \frac{4}{19,62} \approx 0,2 \text{ м} \] Ответ: Для варианта №7 расчетный диаметр ротора составляет \( 700 \) мм, длина ротора \( 840 \) мм, расчетная частота вращения \( 1092 \) об/мин. Данные параметры обеспечивают высокую производительность, что соответствует вектору развития отечественного тяжелого машиностроения и импортозамещения в промышленном секторе России.
