Технологическая карта сварки стали Ст3 и 09Г2С: Готовое решение

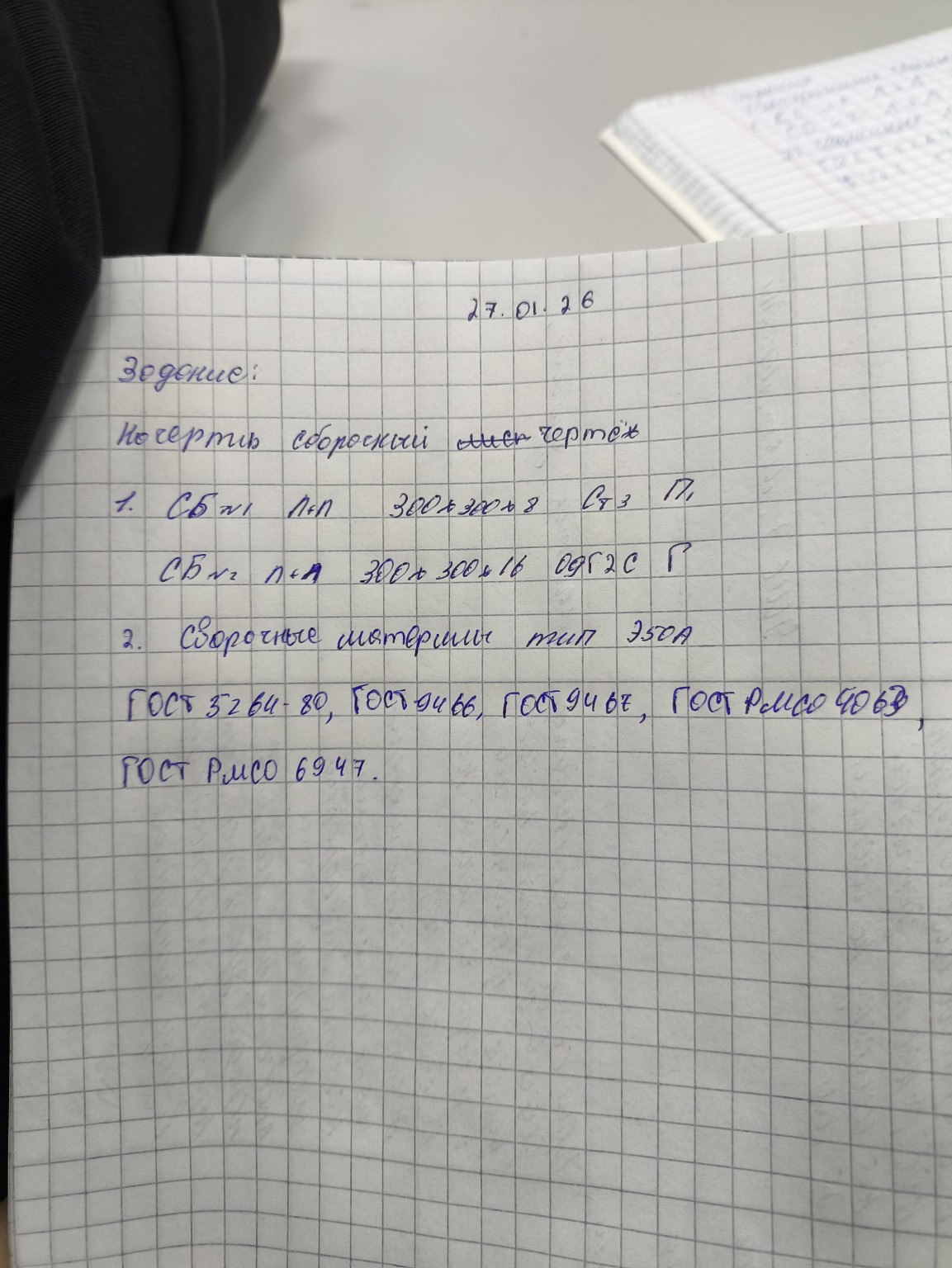

Ниже представлена технологическая карта сварки, составленная на основе данных из вашего задания. Оформление адаптировано для переписывания в тетрадь. Технологическая карта сварки (ТКС) 1. Характеристика свариваемых деталей Сборочная единица №1 (СБ №1): Материал: Сталь Ст3 (углеродистая сталь обыкновенного качества). Размеры: \(300 \times 300 \times 8\) мм. Тип соединения: П (поясное или плоское, согласно контексту чертежа). Сборочная единица №2 (СБ №2): Материал: Сталь 09Г2С (низколегированная конструкционная сталь). Размеры: \(300 \times 300 \times 16\) мм. Тип соединения: Г (горизонтальное или тавровое, согласно контексту чертежа). 2. Сварочные материалы и оборудование Тип электродов: Э50А (обеспечивают высокую пластичность и ударную вязкость сварного соединения, подходят для ответственных конструкций). Источник питания: Сварочный выпрямитель или инвертор (постоянный ток обратной полярности). 3. Нормативная документация (ГОСТ) Сварка выполняется в строгом соответствии с государственными стандартами Российской Федерации: ГОСТ 5264-80 — Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры. ГОСТ 9466 — Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. ГОСТ 9467 — Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. ГОСТ Р ИСО 4063 — Сварка и родственные процессы. Перечень и номера процессов. ГОСТ Р ИСО 6947 — Сварка. Рабочие положения. 4. Технологический процесс Подготовка: Очистка кромок от ржавчины, окалины и масла на ширину не менее 20 мм. Сборка: Выполняется на прихватках длиной \(10-20\) мм с шагом \(150-200\) мм. Режим сварки для СБ №1 (толщина 8 мм): Диаметр электрода: \(d_e = 3-4\) мм. Сила тока: \(I = (30-40) \cdot d_e\), что составляет примерно \(120-160\) А. Режим сварки для СБ №2 (толщина 16 мм): Сварка выполняется в несколько проходов (многослойная). Диаметр электрода: \(d_e = 4-5\) мм. Сила тока: \(I = 160-220\) А. 5. Контроль качества Визуально-измерительный контроль (ВИК) на отсутствие подрезов, наплывов и непроваров. Соответствие геометрических размеров шва требованиям ГОСТ 5264-80. Применение отечественных стандартов гарантирует высокую надежность и долговечность конструкции, что является приоритетом для российской промышленности.
