Технологический процесс обработки детали (Втулка ступенчатая)

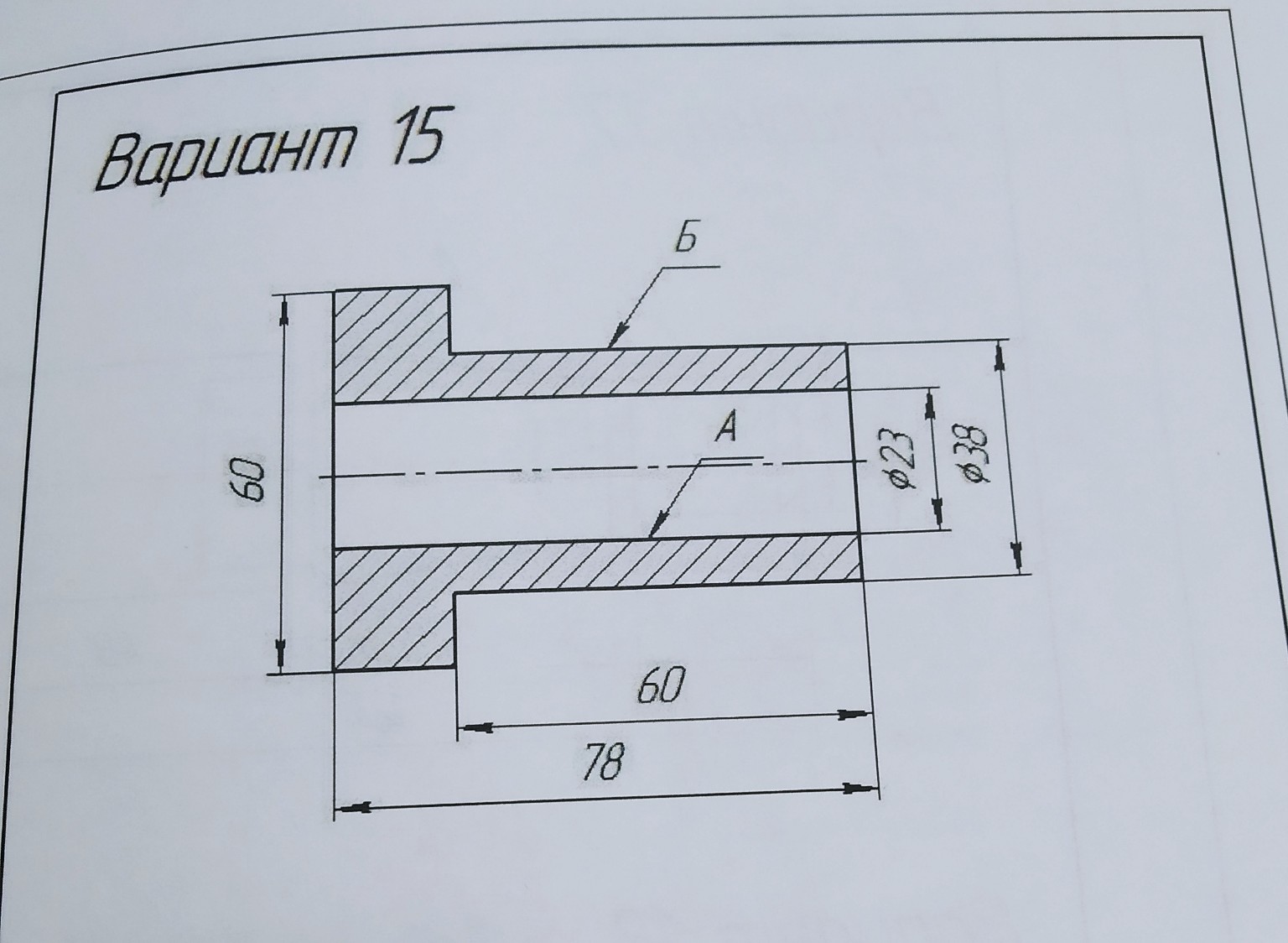

Ниже представлен технологический процесс изготовления детали типа Втулка ступенчатая (Вариант 15) для записи в тетрадь. Технологический процесс механической обработки детали 005 Заготовительная Отрезать заготовку из проката (сталь) диаметром \( \phi 65 \) мм и длиной \( 82 \) мм. 010 Токарная (черновая) 1. Установить заготовку в трехкулачковый патрон. 2. Подрезать торец. 3. Проточить наружную поверхность до \( \phi 62 \) мм на длину \( 78 \) мм. 4. Проточить ступень до \( \phi 40 \) мм на длину \( 60 \) мм. 5. Сверлить сквозное отверстие диаметром \( \phi 20 \) мм. 015 Токарная (чистовая) 1. Подрезать второй торец в размер по длине \( 78 \) мм. 2. Проточить наружную поверхность Б до \( \phi 38,5 \) мм под последующее шлифование. 3. Расточить внутреннее отверстие А до \( \phi 22,5 \) мм под последующее шлифование. 4. Снять фаски согласно чертежу. 020 Термическая Закалка и отпуск детали для достижения требуемой твердости (если предусмотрено техническими требованиями). 025 Круглошлифовальная (наружная) Шлифовать поверхность Б до диаметра \[ \phi 38 \] мм с обеспечением шероховатости \[ Ra 0,2 \] мкм. 030 Внутришлифовальная Шлифовать внутреннее отверстие А до диаметра \[ \phi 23 \] мм с обеспечением шероховатости \[ Ra 0,16 \] мкм. 035 Плоскошлифовальная Шлифовать торцевые поверхности фланца \( \phi 60 \) мм до окончательного размера по длине с обеспечением шероховатости \[ Ra 0,32 \] мкм (методом без снятия значительного слоя материала, если требуется только чистота поверхности). 040 Контрольная Проверка линейных и диаметральных размеров, а также параметров шероховатости поверхностей А и Б на соответствие чертежу.
