Решение задачи: Сколько положений построено на чертеже?

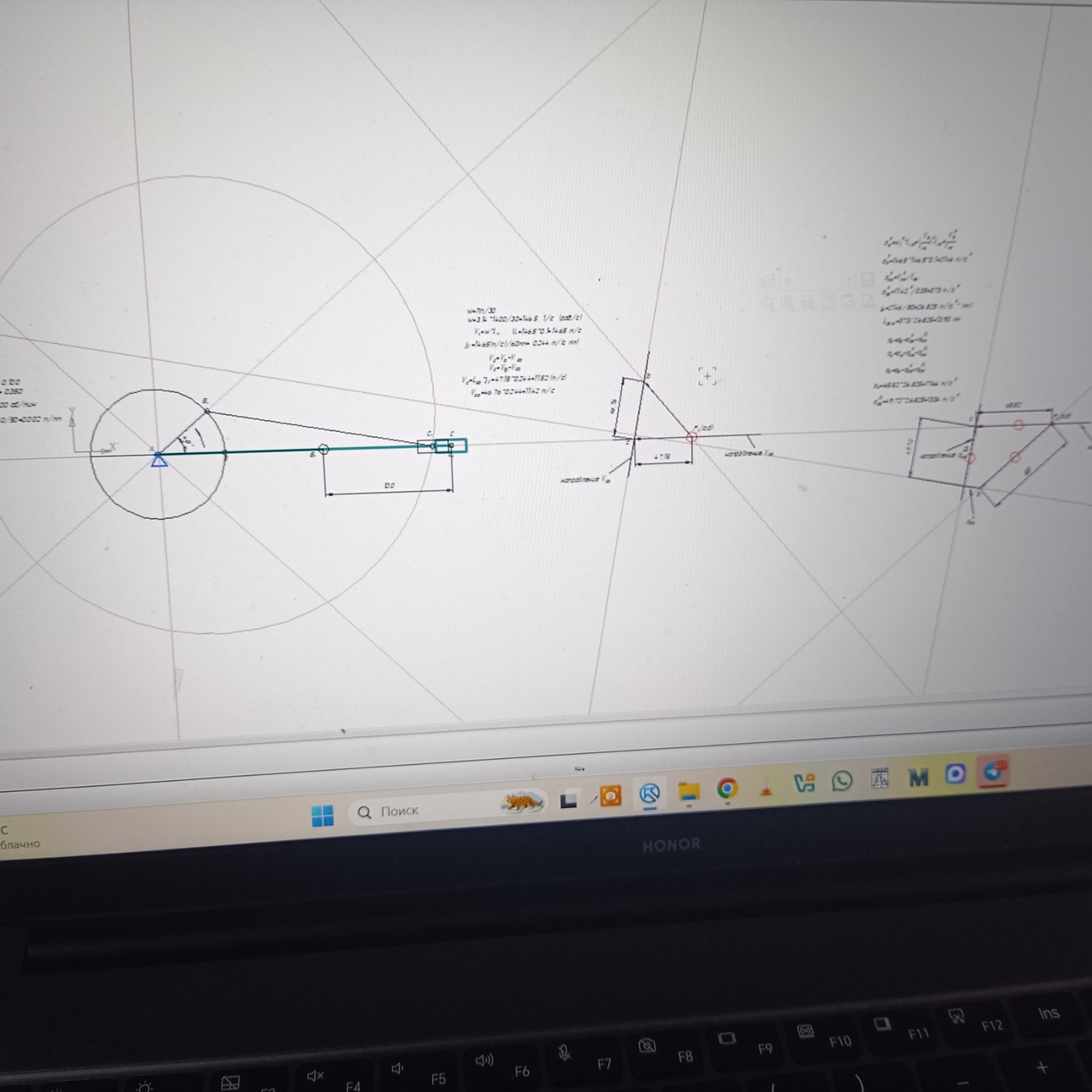

На представленном чертеже изображен кинематический анализ кривошипно-шатунного механизма. Для ответа на вопрос о количестве положений механизма, необходимо проанализировать графические построения: 1. На основной схеме механизма (слева) мы видим одно зафиксированное положение звеньев: кривошип \(AB\) повернут на определенный угол (судя по надписям, около \(45^\circ\)), шатун \(BC\) и ползун \(C\). 2. Однако, если обратить внимание на траекторию движения точки \(B\) (окружность), то на ней тонкими линиями или засечками обычно размечаются фиксированные положения для полного цикла (часто это 8, 12 или 16 положений). На данном чертеже видна разметка окружности на сектора по \(45^\circ\). 3. В правой части чертежа построены планы скоростей и ускорений. Как правило, такие планы строятся для одного конкретного положения механизма, чтобы определить мгновенные значения кинематических параметров. Вывод: На данном чертеже детально построено и проанализировано 1 (одно) конкретное положение механизма. При этом окружность кривошипа размечена на 8 положений (через каждые \(45^\circ\)) для последующего или возможного анализа всего цикла движения. Если вопрос подразумевает количество положений, для которых выполнен расчет скоростей и ускорений на данном листе, то ответ: 1 положение.
