Решение: Соотнеси схемы заземления

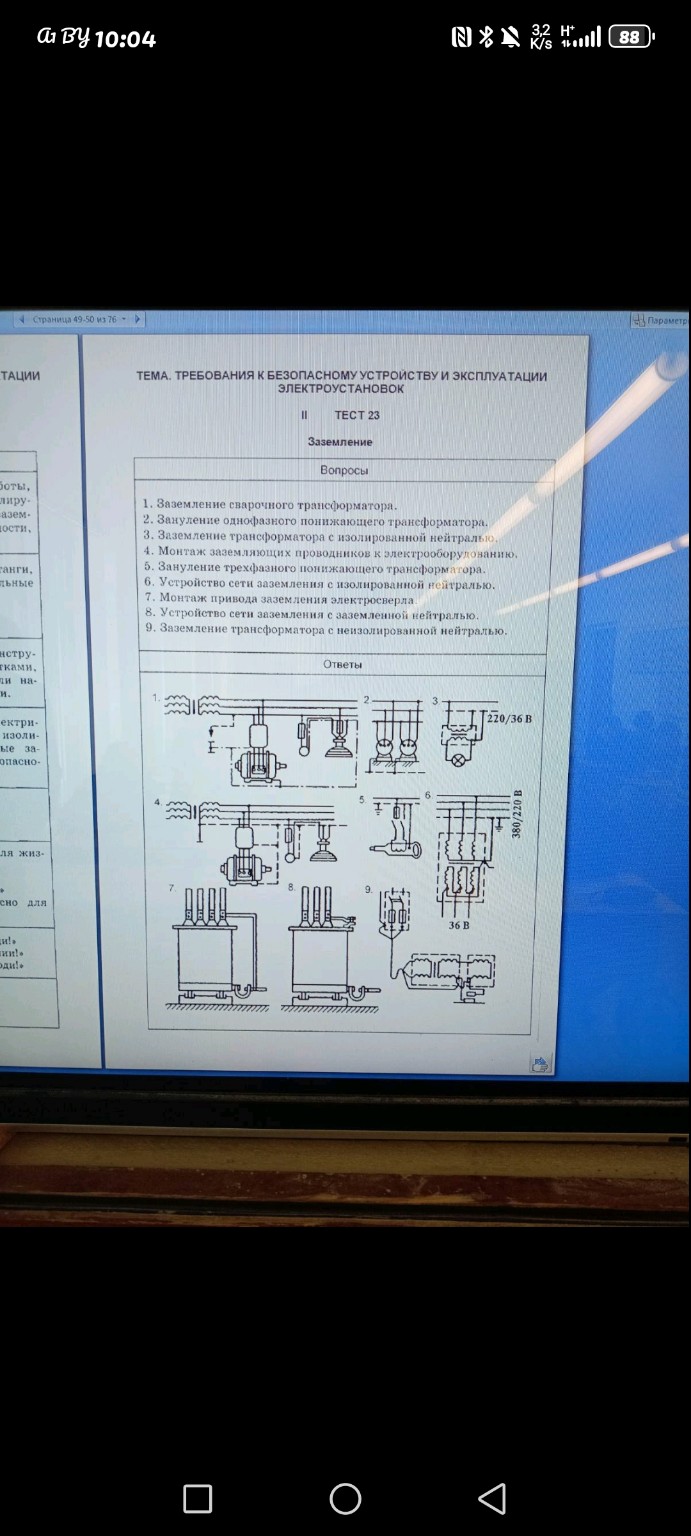

Ниже представлены правильные соответствия между вопросами теста и схемами, изображенными на рисунке. Данный материал подготовлен в соответствии с требованиями к безопасному устройству и эксплуатации электроустановок, принятыми в Российской Федерации. Тест 23. Заземление 1. Заземление сварочного трансформатора — Схема 9. На схеме показано заземление корпуса сварочного аппарата и вторичной обмотки. 2. Зануление однофазного понижающего трансформатора — Схема 3. Видно подключение корпуса трансформатора к нулевому защитному проводнику в сети \(220/36\) В. 3. Заземление трансформатора с изолированной нейтралью — Схема 6. Показана трехфазная сеть \(380/220\) В с изолированной нейтралью и заземлением корпусов потребителей. 4. Монтаж заземляющих проводников к электрооборудованию — Схема 2. Демонстрируется способ физического присоединения проводников к заземлителям. 5. Зануление трехфазного понижающего трансформатора — Схема 4. Корпус и нейтраль трансформатора соединены с нулевым проводом питающей сети. 6. Устройство сети заземления с изолированной нейтралью — Схема 1. Показана общая схема защитного заземления в системе IT. 7. Монтаж привода заземления электросверла — Схема 5. Изображено подключение переносного электроинструмента к заземляющему контуру. 8. Устройство сети заземления с заземленной нейтралью — Схема 8. Показан силовой трансформатор, у которого нейтраль напрямую соединена с землей (система TN). 9. Заземление трансформатора с неизолированной нейтралью — Схема 7. Показано конструктивное исполнение заземления нейтрали на баке трансформатора.
