Определение размера штангенциркулем: Решение задачи

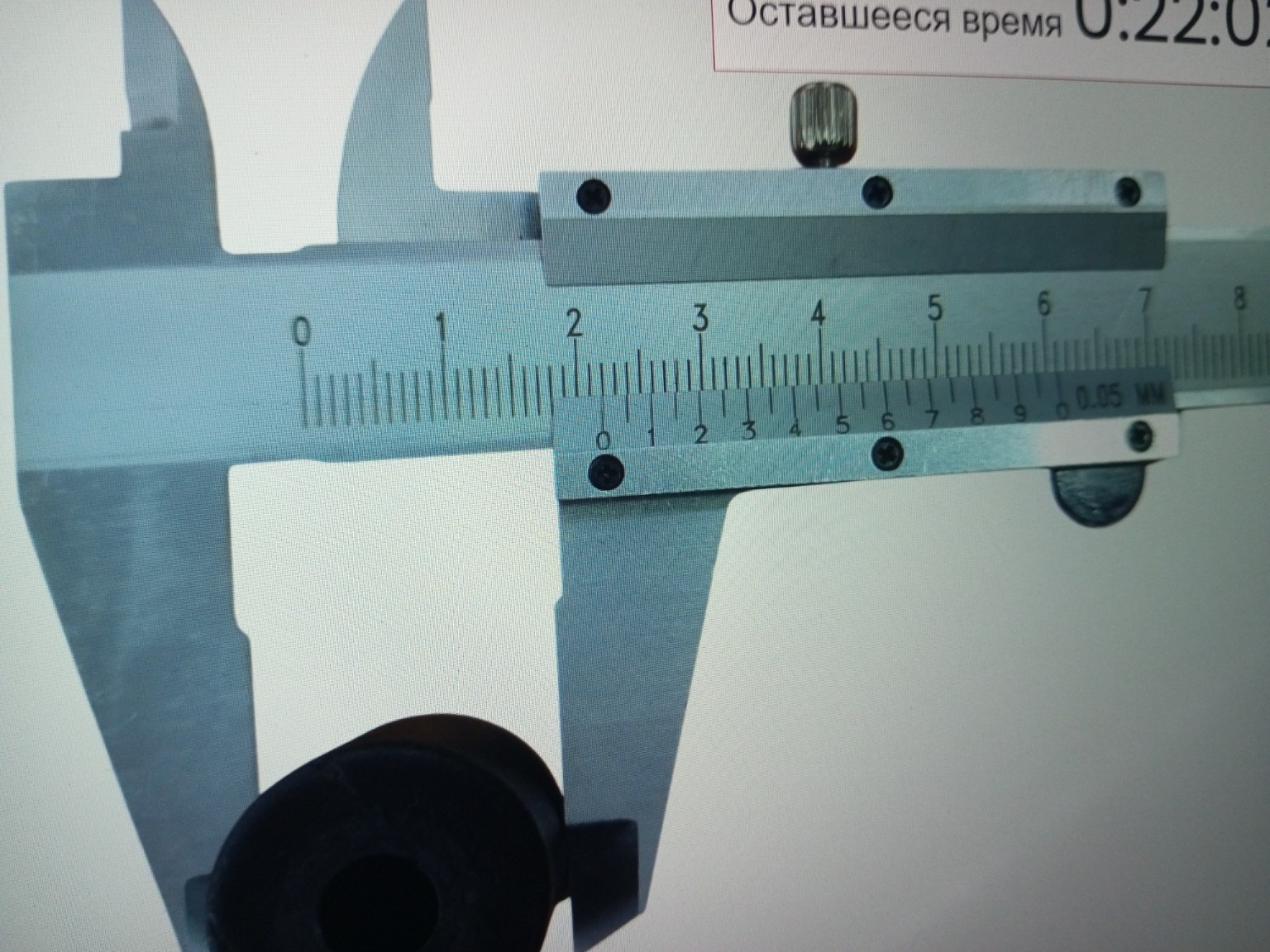

Для определения показаний штангенциркуля необходимо выполнить следующие шаги: 1. Определить целое число миллиметров по основной шкале. Смотрим, где находится нулевой штрих нониуса (подвижной шкалы). Он прошел отметку \( 21 \) мм на основной штанге (так как цифра \( 2 \) обозначает \( 20 \) мм, и после нее виден еще один штрих). Целая часть: \( 21 \) мм. 2. Определить дробную часть миллиметра по шкале нониуса. Для этого нужно найти штрих нониуса, который точнее всего совпадает с любым штрихом основной шкалы. На инструменте указана цена деления нониуса \( 0,05 \) мм. При внимательном рассмотрении видно, что с линией основной шкалы совпадает штрих нониуса, соответствующий цифре \( 6 \). Дробная часть: \( 0,60 \) мм. 3. Сложить полученные значения: \[ 21 + 0,60 = 21,60 \text{ мм} \] Ответ: 21,60 мм.
