Определение величины на штангенциркуле: Решение задачи

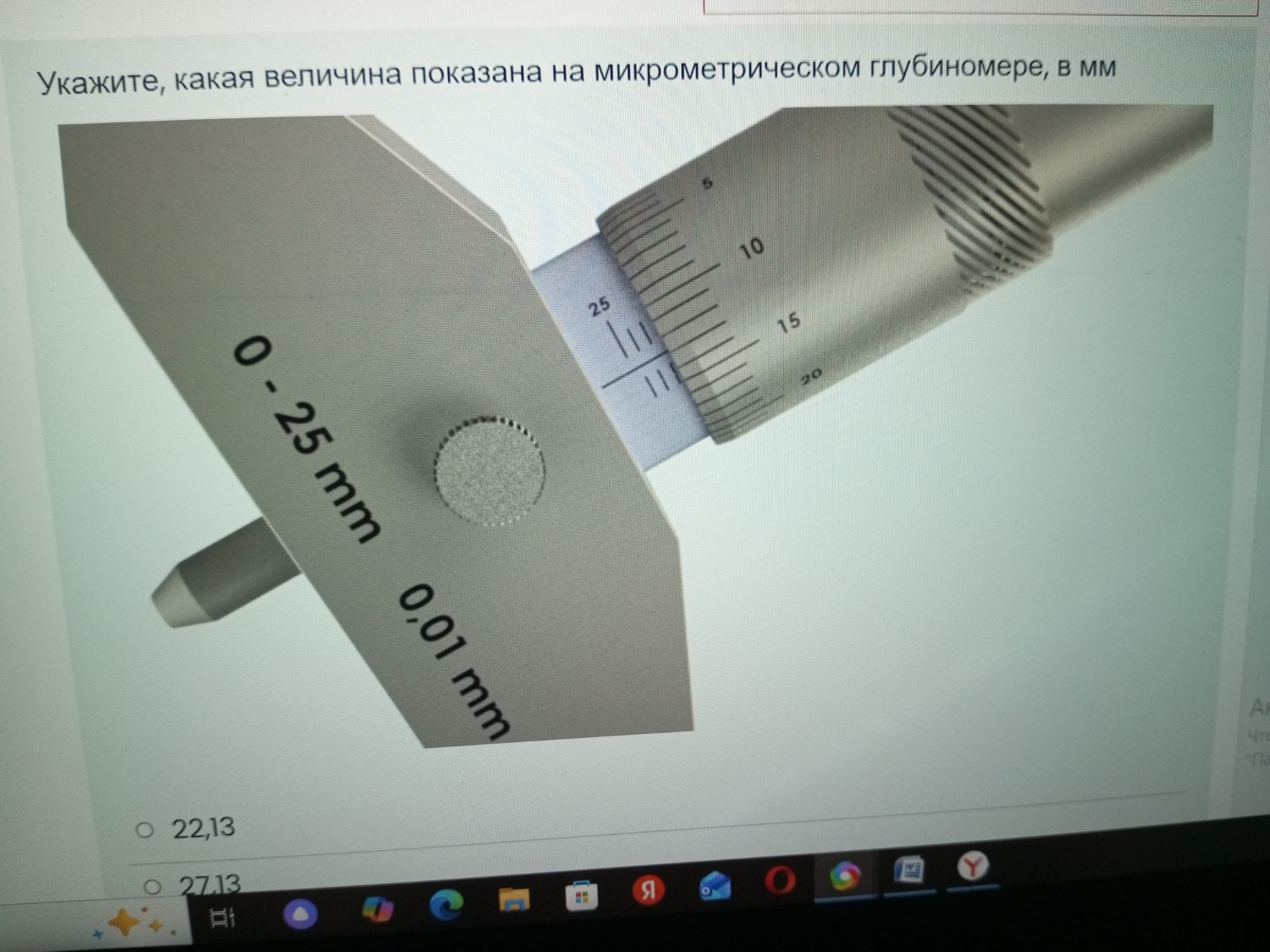

Важно помнить, что шкала микрометрического глубиномера является обратной по сравнению с обычным микрометром. Чем глубже выдвинут стержень, тем больше цифры, которые перекрываются барабаном. Для определения показаний выполним следующие шаги: 1. Определяем целые миллиметры по шкале стебля: На стебле мы видим цифру \( 25 \). Так как шкала обратная, отсчет идет справа налево. Барабан уже перекрыл значения \( 25, 24, 23 \). Последний видимый полный миллиметровый штрих перед краем барабана — это \( 22 \) мм. Значение: \( 22,00 \) мм. 2. Проверяем наличие половины миллиметра: Между штрихом \( 22 \) и краем барабана виден нижний штрих, соответствующий \( 0,5 \) мм. Однако, поскольку шкала обратная, это означает, что мы еще не дошли до \( 22,5 \) (мы движемся от \( 25 \) к \( 0 \)). В обратных шкалах мы смотрим на то, какое значение "ушло" под барабан. По нижней шкале стебля край барабана прошел отметку \( 22 \). 3. Определяем сотые доли по барабану: Смотрим, какой штрих барабана совпадает с осевой линией стебля. Линия совпадает с отметкой \( 13 \) (три деления после \( 10 \) в сторону увеличения, так как на глубиномере шкала барабана тоже работает на "вычитание" из основной базы или прямое сложение в зависимости от конструкции, но здесь стандартный отсчет по совпадению). Значение: \( 0,13 \) мм. 4. Итоговый расчет: Складываем полученные значения: \[ 22 + 0,13 = 22,13 \text{ мм} \] Ответ: 22,13 мм.
