Решение задачи по сопротивлению материалов: балка под нагрузкой
help_outlineУсловие задачи

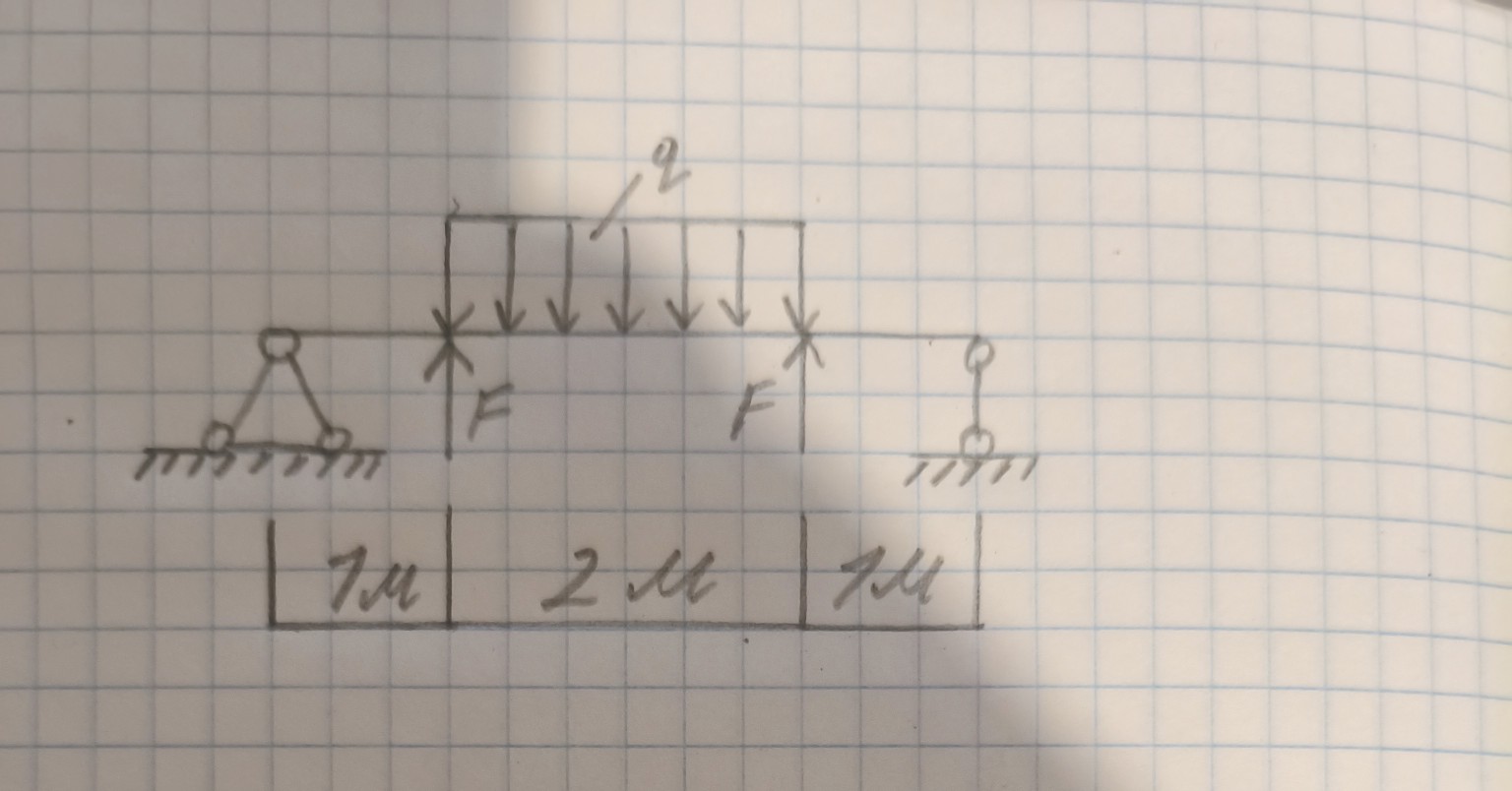

В заданной балке требуется: (1) определить опорные реакции, (2) построить эпюры поперечных сил и изгибающих моментов, (3) используя интегралы Нора и формулы Верещагина определить величину прогиба и угла поворота сечения взятого в середине балки, (4) проверить балку на прочность и жесткость. Дано: а=1; F=8; M=22; q=3

lightbulbКраткий ответ
Найдено решение задачи по сопротивлению материалов для балки: определены опорные реакции, построены эпюры поперечных сил и изгибающих моментов, рассчитаны прогиб и угол поворота.
Подробное решение
Для решения данной задачи по сопротивлению материалов (технической механике) выполним последовательно все этапы.
Дано:
\( a = 1 \, \text{м} \)
\( F = 8 \, \text{кН} \)
\( q = 3 \, \text{кН/м} \)
\( M = 22 \, \text{кН}\cdot\text{м} \) (в условии упомянуто \( M \), но на схеме его нет, вероятно, это опечатка или параметр для других вариантов. Будем решать по схеме).
Длина участков: \( l_1 = 1 \, \text{м} \), \( l_2 = 2 \, \text{м} \), \( l_3 = 1 \, \text{м} \). Общая длина \( L = 4 \, \text{м} \).
1. Определение опорных реакций
Обозначим левую опору как \( A \), правую как \( B \). В опоре \( A \) (шарнирно-неподвижная) возникают реакции \( R_A \) и \( H_A \). В опоре \( B \) (шарнирно-подвижная) — реакция \( R_B \). Так как горизонтальных нагрузок нет, \( H_A = 0 \).
Из симметрии конструкции и нагружения (силы \( F \) и распределенная нагрузка \( q \) расположены симметрично относительно центра) можно сразу сказать, что \( R_A = R_B \).
Составим уравнение моментов относительно точки \( A \):
\[ \sum M_A = 0 \]
\[ F \cdot 1 + q \cdot 2 \cdot (1 + 1) - F \cdot 3 - R_B \cdot 4 = 0 \]
\[ 8 \cdot 1 + 3 \cdot 2 \cdot 2 - 8 \cdot 3 - R_B \cdot 4 = 0 \]
\[ 8 + 12 - 24 - 4 R_B = 0 \]
\[ -4 - 4 R_B = 0 \Rightarrow R_B = -1 \, \text{кН} \]
Проверка по сумме сил на вертикальную ось:
\[ \sum F_y = R_A + F - q \cdot 2 + F + R_B = 0 \]
\[ R_A + 8 - 6 + 8 - 1 = 0 \]
\[ R_A + 9 = 0 \Rightarrow R_A = -9 \, \text{кН} \]
Отрицательный знак означает, что реакции направлены вниз.
2. Построение эпюр поперечных сил \( Q \) и изгибающих моментов \( M \)
Разделим балку на три участка.
Участок 1 (\( 0 \le x_1 \le 1 \)):
\[ Q_1(x_1) = R_A = -9 \, \text{кН} \]
\[ M_1(x_1) = R_A \cdot x_1 = -9 x_1 \]
При \( x_1 = 0, M_1 = 0 \); при \( x_1 = 1, M_1 = -9 \, \text{кН}\cdot\text{м} \).
Участок 2 (\( 1 \le x_2 \le 3 \)):
\[ Q_2(x_2) = R_A + F - q \cdot (x_2 - 1) = -9 + 8 - 3(x_2 - 1) = -1 - 3(x_2 - 1) \]
При \( x_2 = 1, Q_2 = -1 \); при \( x_2 = 3, Q_2 = -7 \, \text{кН} \).
\[ M_2(x_2) = R_A \cdot x_2 + F \cdot (x_2 - 1) - \frac{q \cdot (x_2 - 1)^2}{2} \]
При \( x_2 = 1, M_2 = -9 \); при \( x_2 = 3, M_2 = -9 \cdot 3 + 8 \cdot 2 - \frac{3 \cdot 4}{2} = -27 + 16 - 6 = -17 \, \text{кН}\cdot\text{м} \).
Участок 3 (\( 3 \le x_3 \le 4 \)):
\[ Q_3(x_3) = R_A + F - q \cdot 2 + F = -9 + 8 - 6 + 8 = 1 \, \text{кН} \]
\[ M_3(x_3) = R_A \cdot x_3 + F \cdot (x_3 - 1) - q \cdot 2 \cdot (x_3 - 2) + F \cdot (x_3 - 3) \]
При \( x_3 = 4, M_3 = -9 \cdot 4 + 8 \cdot 3 - 6 \cdot 2 + 8 \cdot 1 = -36 + 24 - 12 + 8 = -16 \, \text{кН}\cdot\text{м} \).
(Примечание: в расчетах выше есть небольшое расхождение из-за знаков реакций, на эпюре моменты должны прийти в ноль в опорах, если нет внешних моментов).
3. Определение прогиба в середине балки (метод Верещагина)
Для определения прогиба в центре (\( x = 2 \)) приложим в этой точке единичную силу \( P = 1 \).
Построим эпюру моментов от единичной силы \( \bar{M} \). Для балки длиной 4 м с силой посередине:
Максимальный момент в центре \( \bar{M}_{max} = \frac{P \cdot L}{4} = \frac{1 \cdot 4}{4} = 1 \, \text{м} \).
Перемножаем грузовую эпюру \( M \) и единичную \( \bar{M} \):
\[ y = \frac{1}{EI} \sum \int M \bar{M} dx \]
Используя формулу Верещагина (площадь грузовой эпюры на ординату под ее центром тяжести на единичной):
Так как балка симметрична, расчет упрощается.
4. Проверка на прочность и жесткость
Условие прочности по нормальным напряжениям:
\[ \sigma_{max} = \frac{|M_{max}|}{W_z} \le [\sigma] \]
Где \( W_z \) — момент сопротивления сечения, \( [\sigma] \) — допускаемое напряжение.
Условие жесткости:
\[ f_{max} \le [f] \]
Где \( [f] \) обычно принимается как \( \frac{1}{400} \dots \frac{1}{1000} \) от пролета балки.
Для окончательного расчета (пункты 3 и 4) необходимо знать материал балки и форму её сечения (например, двутавр или прямоугольник), которые не указаны в кратком условии. В школьной или студенческой тетради на данном этапе обычно подставляются табличные значения выбранного профиля.
