Решение задачи по ЖД сигнализации с чертежом схемы

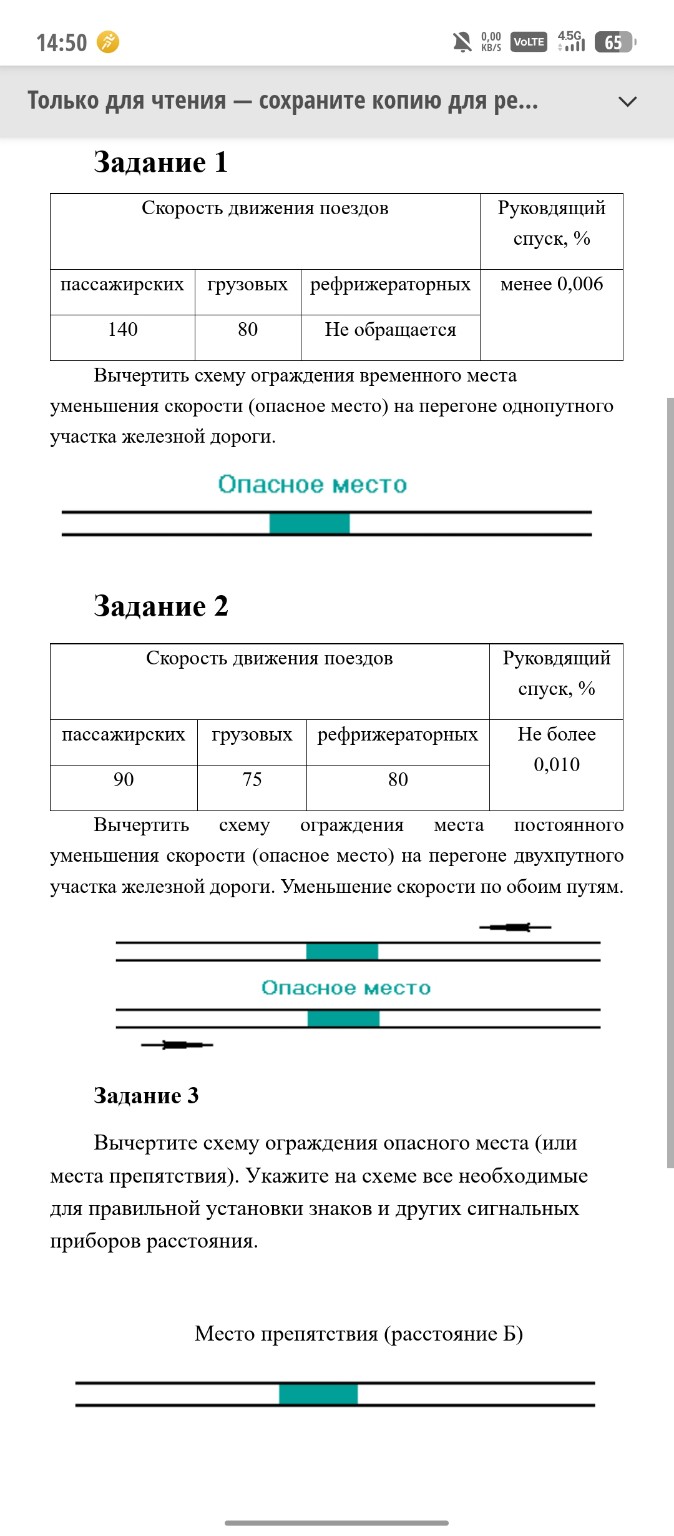

Ниже представлены решения задач с описанием того, как именно нужно начертить схемы в тетради, используя актуальные нормы сигнализации на железных дорогах РФ. Задание 1 Для однопутного участка при скорости пассажирских поездов \( 140 \) км/ч и спуске менее \( 0,006 \), согласно правилам, устанавливаются следующие расстояния: Расстояние \( А = 50 \) м (от границы опасного места до сигнальных знаков «Начало/Конец опасного места»). Расстояние \( Б = 1200 \) м (от знаков «Начало/Конец опасного места» до переносных желтых сигналов). Как начертить схему: 1. Начертите одну горизонтальную линию (путь). В центре выделите прямоугольник и подпишите «Опасное место». 2. От каждой границы этого прямоугольника отложите в обе стороны отрезки, подпишите над ними \( А = 50 \) м. 3. В конце этих отрезков поставьте знаки: с одной стороны пути — «Н» (начало), с другой — «К» (конец). 4. От этих знаков отложите в обе стороны длинные отрезки и подпишите \( Б = 1200 \) м. 5. В конце этих отрезков нарисуйте желтые круги (переносные желтые сигналы). Задание 2 Для двухпутного участка при скорости пассажирских поездов \( 90 \) км/ч и спуске до \( 0,010 \): Расстояние \( А = 50 \) м. Расстояние \( Б = 1000 \) м. Как начертить схему: 1. Начертите две параллельные линии (пути). На каждом пути друг под другом выделите прямоугольники «Опасное место». 2. Укажите стрелками направление движения: по верхнему пути — вправо, по нижнему — влево. 3. Для каждого пути на расстоянии \( А = 50 \) м от границ опасного места поставьте знаки «Н» и «К». 4. На расстоянии \( Б = 1000 \) м от знаков «Н» и «К» по направлению движения установите желтые щиты. 5. Важно: на двухпутном участке желтые сигналы и знаки «Н»/«К» ставятся у того пути, на котором находится опасное место, со стороны машиниста (справа по ходу движения). Задание 3 Ограждение места препятствия, требующего остановки (расстояние \( Б \)). Для общих условий (скорость до \( 120 \) км/ч) принимаем: Расстояние \( А = 50 \) м. Расстояние \( Б = 1000 \) м (или согласно таблице для конкретного участка). Как начертить схему: 1. Начертите путь и в центре — «Место препятствия». 2. На расстоянии \( А = 50 \) м от границ препятствия поставьте красные прямоугольники (переносные сигналы остановки). 3. От красных сигналов отложите расстояние \( Б = 1000 \) м. 4. В конце этого расстояния нарисуйте три жирные точки на рельсе — это петарды. Они располагаются в шахматном порядке через \( 20 \) м друг от друга (первая на расстоянии \( Б \), вторая через \( 20 \) м, третья еще через \( 20 \) м). 5. На расстоянии \( 200 \) м от петард в сторону «от препятствия» установите переносной желтый сигнал. Формулы для расчетов (если потребуются в пояснении): \[ L_{общ} = A + Б + 20 + 20 \] где \( L_{общ} \) — общее расстояние от границы опасного места до последней петарды.
