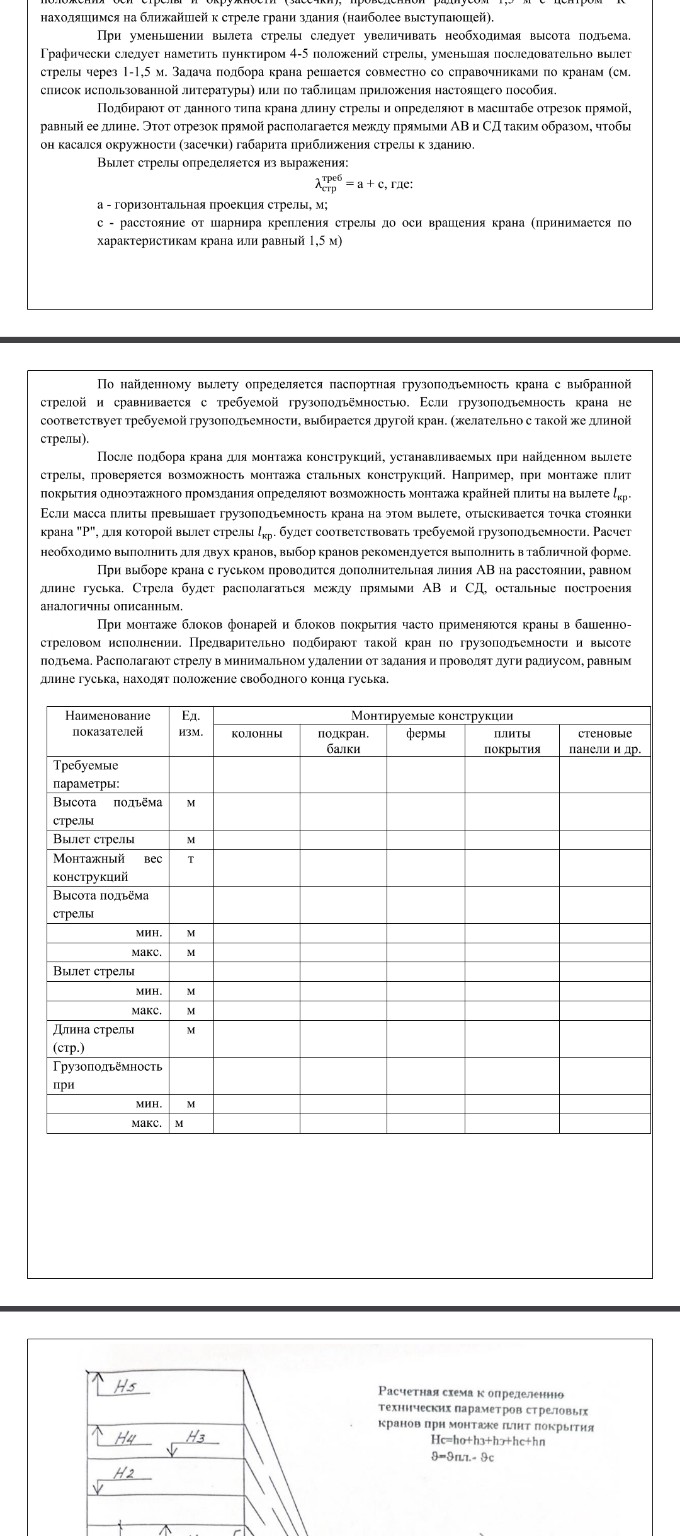

Решение Задач №1 и №2

Ниже представлено решение задач №1 и №2 в форме, удобной для переписывания в школьную или студенческую тетрадь. РЕШЕНИЕ ЗАДАЧ Задача 1: Определение технических параметров башенного крана Для выбора башенного крана необходимо определить требуемую грузоподъемность \( Q_{тр} \), высоту подъема \( H_{тр} \) и вылет стрелы \( L_{тр} \). 1. Требуемая грузоподъемность \( Q_{тр} \): Определяется по весу самого тяжелого элемента с учетом массы такелажной оснастки (строп, траверс). Наибольший вес панели \( P_{эл} = 7,26 \) т. Принимаем массу оснастки \( P_{осн} \approx 0,24 \) т. \[ Q_{тр} = P_{эл} + P_{осн} = 7,26 + 0,24 = 7,5 \text{ т} \] 2. Требуемая высота подъема \( H_{тр} \): Формула: \( H_{тр} = h_0 + h_з + h_э + h_с \), где: \( h_0 \) — отметка монтажного горизонта (плита покрытия машинного отделения) = \( 28,39 \) м; \( h_з \) — запас по высоте (принимаем \( 0,5 \) м); \( h_э \) — высота монтируемого элемента (принимаем толщину плиты \( 0,3 \) м); \( h_с \) — высота строповки (принимаем \( 2,5 \) м). \[ H_{тр} = 28,39 + 0,5 + 0,3 + 2,5 = 31,69 \text{ м} \] 3. Требуемый вылет стрелы \( L_{тр} \): Согласно схеме, кран должен перекрывать ширину здания. Ширина здания \( B = 1,3 + 5,1 + 5,1 + 1,25 = 12,75 \) м. Расстояние от оси крана до здания (с учетом подкрановых путей и безопасного зазора) составляет примерно \( 2,0 + 3,0 = 5,0 \) м. \[ L_{тр} = 5,0 + 12,75 = 17,75 \text{ м} \] Ответ: Для монтажа необходим башенный кран с характеристиками: \( Q \ge 7,5 \) т, \( H \ge 31,69 \) м, \( L \ge 17,75 \) м. --- Задача 2: Подбор стрелового крана для одноэтажного здания Для подбора стрелового крана рассчитаем параметры для самого критического элемента — плиты покрытия, так как она монтируется на максимальной высоте и вылете. 1. Расчет требуемой высоты подъема стрелы \( H_{тр} \): Используем формулу: \( H_{тр} = h_0 + h_з + h_э + h_с + h_п \), где: \( h_0 \) — высота опоры (колонна \( 10,8 \) м + ферма в середине \( 3,1 \) м) = \( 13,9 \) м; \( h_з \) — запас (\( 0,5 \) м); \( h_э \) — высота плиты (\( 0,3 \) м); \( h_с \) — высота строповки (\( 2,5 \) м); \( h_п \) — высота полиспаста (\( 1,5 \) м). \[ H_{тр} = 13,9 + 0,5 + 0,3 + 2,5 + 1,5 = 18,7 \text{ м} \] 2. Определение монтажного веса элементов: - Колонны (макс): \( 13,0 \) т. - Фермы: \( 11,2 \) т. - Плиты покрытия: \( 3,6 \) т. 3. Заполнение итоговой таблицы (выборочно для основных элементов): | Наименование показателей | Ед. изм. | Колонны | Фермы | Плиты покрытия | | :--- | :---: | :---: | :---: | :---: | | Монтажный вес | т | 13,0 | 11,2 | 3,6 | | Высота подъема (требуемая) | м | 15,6 | 18,4 | 18,7 | | Вылет стрелы (ориентир) | м | 6,0 | 10,0 | 14,0 | Вывод: Для выполнения работ требуется стреловой самоходный кран (гусеничный или пневмоколесный) грузоподъемностью не менее \( 16-20 \) тонн (с учетом вылета стрелы при монтаже плит) и длиной стрелы, обеспечивающей высоту подъема \( 18,7 \) м. Примером такого крана может служить отечественный кран серии КС.
